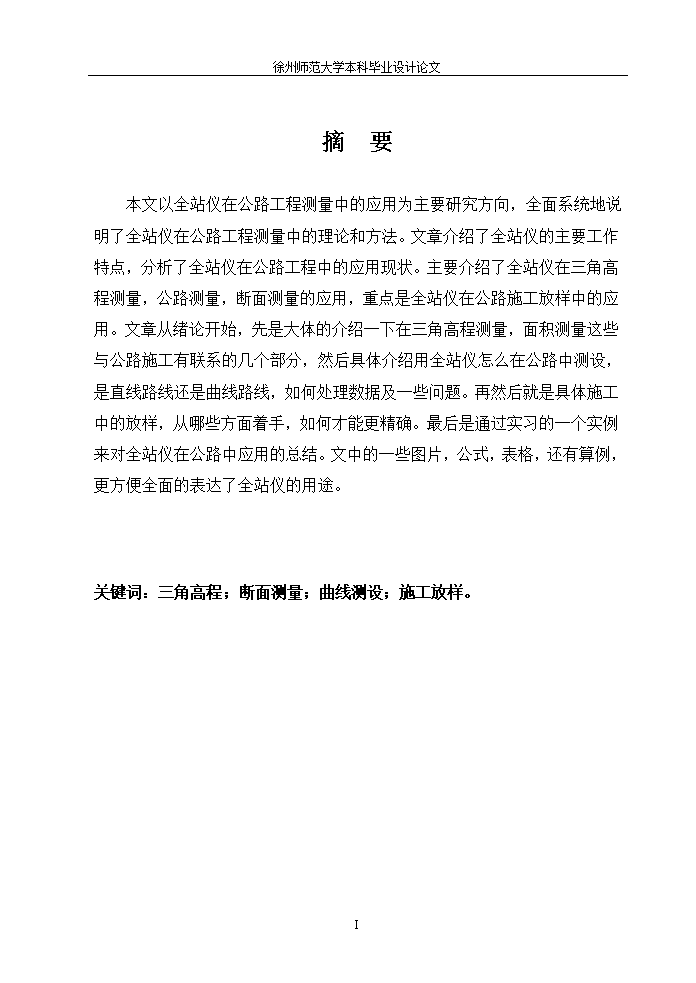

徐州师范大学本科毕业设计论文摘要本文以全站仪在公路工程测量中的应用为主要研究方向，全面系统地说明了全站仪在公路工程测量中的理论和方法。文章介绍了全站仪的主要工作特点，分析了全站仪在公路工程中的应用现状。主要介绍了全站仪在三角高程测量，公路测量，断面测量的应用，重点是全站仪在公路施工放样中的应用。文章从绪论开始，先是大体的介绍一下在三角高程测量，面积测量这些与公路施工有联系的几个部分，然后具体介绍用全站仪怎么在公路中测设，是直线路线还是曲线路线，如何处理数据及一些问题。再然后就是具体施工中的放样，从哪些方面着手，如何才能更精确。最后是通过实习的一个实例来对全站仪在公路中应用的总结。文中的一些图片，公式，表格，还有算例，更方便全面的表达了全站仪的用途。关键词：三角高程；断面测量；曲线测设；施工放样。Ⅰ\n徐州师范大学本科毕业设计论文AbstractThisTotalStationinhighwayprojectsintheapplicationofresearchdirection,acomprehensivesystemhasstudiedtheTotalStationhighwayprojectsinthetheoryandmethods.thispaperintroducesthestandofthemainjob,analyzesthehighwayprojectstheTotalStationintheapplicationofthestatusquo.mainlyintroducesthetriangletheTotalStationelevationmeasures,themeasurementofthissurvey,priorityistheangulartheTotalStationintheapplication.introductionarticlefromthebeginningofthefirsttointroducethetriangleelevationmeasure,anareameasuringthehighwayconstructioninseveralparts,andthenintroducedtheusebyspecifictheTotalStationhowtheroadtestandisinastraightlineorcurveline,howtodealwithdataandproblems.andthenaretheconcreteconstructiononeverything,fromwhichtobeginandhowcanthemoreprecise.Keywords:height,settingoutcross-sectionmeasurementconstruction.目录Ⅰ\n徐州师范大学本科毕业设计论文摘要1Abstract2第一章绪论11.1概述11.2全站仪的特点与功能21.3利用全站仪进行中线测量31.4利用全站仪进行高程测量61.5利用全站仪进行面积测量61.6利用全站仪进行结构物放样测量61.7利用全站仪进行纵横断面图测量6第二章全站仪在公路施工放样中的任务和依据82.1公路工程施工放样的任务和依据122.2施工放样的基本方法162.2.1已知距离的放样162.2.2已知水平角的放样172.2.3已知高程的放样2.2.4已知点的放样．．．．．．．．．．．．．．．．．．．．．．．．．．第三章全站仪在路线中线施工放样中的应用213.1.概述213.2.控制点复测213.3.用导线控制点恢复中线213.3.1P1点在直线段上223.3.2P1点在平曲线段上223.3.3P点的放样233.4.用路线控制桩恢复中线213.4.1单圆曲线施工控制桩的放样223.4.2对称式带有缓和曲线的平曲线施工控制桩放样223.4.3非对称式带有缓和曲线的平曲线施工控制桩放样233.4.4凸曲线施工控制桩的放样223.4.5回头曲线施工控制桩的放样223.5.纵横断面的施工放样21第四章全站仪在路基路面施工放样中的应用244.1路基断面施工放样24Ⅰ\n徐州师范大学本科毕业设计论文4.1.1路基断面设计的基本参数254.1.2路基边桩放样的一般要求264.1.3路基横断面的放样方法264.2路基施工阶段各层次的抄平方法304.3.路面施工放样314.4．构造物施工放样244.5.沿线取土坑、弃土堆占地面积及土方量计算244.5.1占地面积的测算254.5.2土方量测算26第四章全站仪在公路工程测量具体应用实例244.1圆曲线的测设244.1.1主点测设254.1.2圆曲线的详细测设264.1.3偏角法264.2利用全站仪测设道路纵横断面304.3.用全站仪布设导线31结论与展望33致谢34参考文献35Ⅰ徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用第一章绪论方便,快捷安全的交通运输是一个国家繁荣昌盛的标志之一。公路运输在整个国家国民经济生活中起着举足轻重的作用。公路的新建和改建,59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用测量工作必须先行。以往,人们修筑公路时,对施工测量主要依靠三大件:经纬仪、水准仪和钢尺。随着现代科技的飞速发展,以及3S和4D技术对测绘产生的深远影响,测绘已进入数字化、信息化的时代,许多新技术在施工测量中得到广泛应用。全站仪是把电子经纬仪、测距仪和微型计算机组成一台仪器,其主要特点;自动测距、自动计算、自动进行气象和地球曲率改正并进行自动观测和记录等。现就全站仪在公路施工测量中的应用作一简述。1.1概述全站型电子测速仪是由电子测角、电子测距、电子计算和数据存储等单元组成的三维坐标测量系统，能自动显示测量结果，能与外围设备交换信息的多功能测量仪器。由于仪器较完善地实现了测量和处理过程的电子一体化，所以人们称之为全站型电子测速仪（EelectronicTatolStation）或简称全站仪。1.2全站仪的特点与功能1.2.1全站仪特点（1）拥有较大容量的内部存储器，以数据文件形式存储已知点和观测点的点号、编码、三维坐标。（2）实现全站仪与计算机的数据通讯。（3）高精度全站仪测角达0.5秒级，测距精度达（0.1mm+0.1PPM）。（4）与计算机联合组成的智能观测系统能实现全站仪全自动瞄准、观测、记录、存储和数据的传输，被称为测量机器人。1.2.2全站仪的功能1、角度测量（angleobservation）（1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角∠AOB，则：59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用1）当精度要求不高时：瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。2）当精度要求高时：——可用测回法（methodofobservationset）。操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（HSET）。2、距离测量（distancemeasurement）PSM、PPM的设置——测距、测坐标、放样前。1）棱镜常数（PSM）的设置。一般：PRISM=0（原配棱镜），-30mm（国产棱镜）2）大气改正数（PPM）（乘常数）的设置。输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入PPM的值。（1）功能：可测量平距HD、高差VD和斜距SD（全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS）。3、坐标测量（coordinatemeasurement）（1）功能：可测量目标点的三维坐标（X，Y，H）。（2）测量原理：若输入：方位角，测站坐标（，）；测得：水平角和平距。则有：方位角：坐标：若输入：测站S高程，测得：仪器高i，棱镜高v，平距，竖直角，则有：高程：（3）方法：输入测站S（X，Y，H），仪器高i，棱镜高v——瞄准后视点B，将水平度盘读数设置为——瞄准目标棱镜点T，按“测量”，即可显示点T的三维坐标。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用4、点位放样(Layout)（1）功能：根据设计的待放样点P的坐标，在实地标出P点的平面位置及填挖高度。（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。2）将当前坐标与待放样点的坐标相比较，得距离差值dD和角度差dHR或纵向差值ΔX和横向差值ΔY。3）根据显示的dD、dHR或ΔX、ΔY，逐渐找到放样点的位置。5、程序测量（programs）（1）数据采集(datacollecting)（2）坐标放样(layout)（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION)等。（4）数据存储管理。包括数据的传输、数据文件的操作（改名、删除、查阅）。1.3利用全站仪进行中线测量中线测量就是根据中线控制桩和导线控制点将设计图纸上的公路中线反映到实地,故又称恢复中线和中桩放样。恢复中线的方法和手段很多,但随着高等级公路(特别是高速公路)建设的兴起,对测量的精度提出了更高的要求。因此利用全站仪进行极坐标放样成为中线测量的主要手段。极坐标法就是利用中线点与导线点之间的坐标关系放样中线点。如图1,P为公路上的中线点,坐标为(XP,YP),A、B为导线点坐标分别为(XA,YA)、(XB,YB),P点与A点极坐标关系用A点到P点的距离,坐标方位角表示,即59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用全站仪就是根据极坐标法原理设制了一套放样模式。1.4利用全站仪进行三角高程测量在公路工程的施工过程中，常常涉及到高程测量。传统的测量方法是水准测量，三角高程测量。两种方法虽然各有特色，但都存在着不足。水准测量是一种直接测高法，测定高差的精度是较高的，但水准测量受地形起伏的限制，外业工作量大，施测速度较慢。三角高程测量是一种间接测高法，它不受地形的限制，且施测速度较快，桥梁建设中应用广泛。但实际精度较低，且每次测量都得量取仪器高，棱镜高，比较麻烦并且增加了误差来源。经过摸索，总结出一种新的方法进行三角高程测量。这种方法既结合了水准测量的任意置站的特点，又减少了三角高程的误差来源，同时每次测量时还不必量取仪器高、棱镜高。使三角高程测量精度进一步提高，施测速度更快。如图1-1所示，设A，B为地面上高度不同的两点。已知A点高程HA，只要知道A点对B点的高差HAB，即可由HB=HA+HAB得到B点的高程HB。图中，D为A，B两点间的水平距离；α59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用为A点观测B点时的垂直角；i为测站点的仪器高，t为棱镜高；Ha为A点高程，HB为B点高程；Ｖ为全站仪望远镜和棱镜之间的高差Ｖ。我们很容易的到：HB=HA+(Dtanα+i-t)（1.2-1）水平距D和α角可以通过全站仪测得；仪器高i和棱镜高t是通过钢尺量取的，精度较差。图1-1现在我们将全站仪象水准仪一样任意置点，而不是将它置在已知高程点上，同时又在不量取仪器高和棱镜高的情况下，利用三角高程测量原理测出待测点的高程，那么施测的效果将更好。如图1-1，假设B点的高程已知，A点的高程为未知，这里要通过全站仪测定其它待测点的高程。首先由（1.2-1）式可知:HA=HB-(Dtanα+i-t)  （1.2-2）59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用上式除了Dtanα即V的值可以用仪器直接测出外，i,t都是未知的。但是仪器一旦置好，i值也将不变，同时选取对踪杆架设反射棱镜，则t值也可固定为某一值不变。从（1.2-2）式可知：HA+i-t=HB-Dtanα=W  （1.2-3）由（1.2-3）式可知，HA+i-t在同一测站上是固定不变的，而且可以计算出它的值W。具体操作过程如下:1、全站仪任一点架站，但所选点位要求能和已知高程点及待测点C通视。2、用仪器照准已知点，测出V的值，并算出W的值。（此时与仪器高程测定有关的常数如测站点高程，仪器高，棱镜高均为任一值。施测前不必设定。）3、将仪器测站点高程重新设定为W，仪器高和棱镜高设为0即可。4、照准待测点测出其高程。结合（1.2-1），（1.2-3）有：Hc=W+D′tanα′    （1.2-4）其中Hc为待测点C的高程；W为测站中设定的测站点高程；D′为测站点到待测点的水平距离；α′为测站点到待测点的观测垂直角。从（1.2-4）可知,不同待测点的高程随着测站点到其的水平距离或观测垂直角的变化而改变。将（1.2-3）代入（1.2-4）可知：59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用Hc=HA+i-t+D′tanα′      （1.2-5）我们检验一下，按三角高程测量原理可知：Hc=W+D′tanα′+i′-t′    （1.2-6）将（1.2-3）代入（1.2-6）可知：Hc=HA+i-t+D′tanα′+i′-t′（1.2-7）这里i′,t′为0,所以:Hc=HA+i-t+D′tanα′        （1.2-8）由（1.2-5）,（1.2-8）可知,这种方法测出的待测点高程在理论上是可行的。在实际测量中，棱镜高还可以根据实际情况改变，只要记录下相对于初值t增大或减小的数值，就可在测量的基础上计算出待测点的实际高程。1.5利用全站仪进行面积测量不管是新建公路，还是改扩建公路，都能遇到沟塘之类的清淤问题，要算清淤量，首先必须测出清淤前及清淤后的面积，利用全站仪测面积的功能，只需沿着所要测设的范围一周选出几个特征点架设棱镜，全站仪即能迅速测出所要测设的面积。方便、快速、内业计算资料少、效率高。同编码或同串号所构成的闭合图形，全站仪能自动计算出，无论是在外业或内业过程中。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用1.6利用全站仪进行结构物放样测量涵洞、桥梁、隧道等构筑物是公路的重要组成部分。它的放样测设也是公路工程施工测量中不可缺少的一部分而且放样频率高、精度要求高、计算复杂。利用全站仪的放样模式只需算出构筑物主要轴线的坐标，即可快速，准确的定出构筑物的轴线。特别是在桩基放样过程中，由于桩基一般要放样多次。如桩基定位、护筒中心放样、铜筋笼定位、成型后校核等。因此利用全站仪放样桩基省时、省力、快速、准确。1.7利用全站仪进行纵横断面图测量设计线路中线在实地标定后，为进行工程施工设计，土石方计算，需要详细了解中线沿线的地貌状况，而进行路线断面图测量。路线断面图测绘分为路线水准测量，路线纵断面测绘，路线横断面测绘，断面图的绘制与施工量的计算等过程。遵循由整体到局部，先控制后碎步，从高级到低级的测量基本原则。首先沿路线中线方向，在施工范围外的两侧进行水准路线测量，测定各水准点的高程，再以各水准点为基准点进行路线的纵横断面测量。一般路线纵横断面测量可以结合在一起一次完成，最后根据测量资料进行断面图的测绘。在取得纵横断面的设计数据后进行施工量的计算。①将全站仪支在已知的导线点上，寻找一个既便于观测中桩又与水准点和导线点通视的转点，测出该转点坐标(,)。②将全站仪支在该转点上，后视导线点设定全站仪初始方位角。③将全站仪对中杆立于水准点(高程为BM)上，量取全站仪对中杆上的反射棱镜中心到水准点之间高度(一般情况下可直接在全站仪对中杆上读取该高度)h。，测出全站仪与全站仪对中杆上的反射棱镜之间的高差Ah。，即可算出全站仪视线高。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用④根据路线平面设计曲线要素，算出距中桩横断面方向上任意一定距离的边桩坐标。使用全站仪，用极坐标法放出该边桩。⑤一人站在该边桩上，指挥棱镜手，使全站仪反射棱镜既架设在变坡点上又与中桩和边桩在同一直线上。⑥使用全站仪测出变坡点的坐标(x，y)及全站仪与全站仪对中杆上的反射棱镜之间的高差，并量取对中杆的长度h。⑦根据公式，既可求得该断面设计路线中桩至变坡点距离，变坡点高程，即，及为该断面设计路线中桩坐标。图1-2原理图第二章全站仪在公路施工放样中的任务和依据2.1公路工程施工放样的任务和依据59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用公路工程施工放样的主要任务是利用测量技术将设计图纸上的工程构造物的平面位置和高程在实地标定出来，作为施工依据。在施工过程中，检测工程构造物的几何尺寸，以实现从设计图纸到工程实物的质和量的转变。公路工程施工放样的依据是《公路工程技术标准》，各种构造物的施工技术规范、规程、测量规范等以及工程设计图纸。2.2施工放样的基本方法2.2.1已知距离的放样距离放样即在地面上测设某已知水平距离，就是在实地上从一点开始，按给定的方向，量测出设计所需的距离定出终点。在测量技术飞速发展的今天，测距仪或全站仪的使用越来越普遍。而且用测距仪或全站仪测距是目前施工测量中较为简捷和精确的一种方法。采用具有自动跟踪功能的测距仪测设水平距离时，仪器自动进行气象改正并将倾斜距离改算成水平距离直接显示。具体方法如下：测设时，将仪器安置在A点，图2-2-1测出气温及气压，并输入仪器，此时按测量水平距离功能键和自动跟踪功能键，一人手持反光镜杆立在终点附近，只要观测者指挥手持反光镜者沿已知方向线前后移动棱镜，观测者即能在测距仪显示屏上测得顺时的水平距离。当显示值等于待测设的已知水平距离D时，即可定出终点。如图2-4-1所示。2.2.2已知水平角的放样1）盘左盘右分中法如图2-4-2所示，设OA为已知方向，要在O点以OA为起始方向，顺时针方向测设出给定的水平角59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用。具体的测设方法是：在O点安置经纬仪，盘左位置照准目标A点，并将水平度盘配置在0°附近（或任意读数L）。松开照准部制动螺旋，顺时针方向转动照准部，使水平度盘读数为L+，沿视线方向在地面上定出点。为了检核和提高测设精度，倒转望远镜成盘右位置，重复上述操作，并沿视线方向定出点，取的中点B，则即为设计的角值。这种方法又称为正倒镜分中法。2）垂线改正法当测设精度要求较高时，可采用初放水平角与设计水平角进行差值比较，并沿垂线方向进行改正的方法。如图2-4-3所示，先按盘左盘右分中法初步放样，定出，再用经纬仪观测数个测回，测回数由精度要求决定，求出各测回的平均角值，当与的差值超出限差时，则需改正C的位置。改正时可根据AC的长度和计算其垂直距离CC1：（单位为秒）然后过C点作AC的垂线，在垂线方向上量出CC1的长度，定出C1点，则即为放样的水平角。若为正，则按顺时针方向改正C1点；若为负，则按逆时针方向改正C1点。为检查测设是否正确，还需进行检查测量。图2-2-2图2-2-32.2.3已知高程的放样59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用已知高程的放样是根据施工现场已有的水准点，用水准测量或三角高程测量的方法，将设计的高程测设到地面上，即根据一个已知高程的点，来测设另一个点的高程，使其高差为所指定的数值。1）水准测量法如图2-2-4所示，A为已知水准点，其高程为，B为待测设高程点，其设计高程为。将水准仪安置在A和B之间，后视A点水准尺的读数为，则B点的前视读数b应为视线高减去设计高程，即：图2-2-4测设时，将B点水准尺贴靠在木桩的一侧，上、下移动尺子直至前视尺的读数为b时，再沿尺子底面在木桩侧面画一刻线，此线即为B点的设计高程的位置。例：已知水准点A的高程，今欲测设B点，使其高程，试说明放样方法。解：（1）、安置仪器并读取后视读数在AB间安置水准仪，先在A点竖立水准尺，读取水准尺读数；（2）、计算视线高程根据后视水准点高程和后视水准尺读数，得出水准仪的视线高程为：（3）、计算前视读数b59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用要使B点桩顶的高程为，则竖立于B点水准尺的读数应为：（4）、放样高程点位逐渐把B点木桩打入土中，使桩顶水准尺的读数逐渐增加至，这时B点高程即为设计高程。2）三角高程法用三角高程测量的方法放样已知高程的操作步骤基本和水准测量的方法相同，具体操作如下：（1）将仪器（经纬仪和测距仪或全站仪）安置于已知高程点A上，量取仪器高；（2）在待测高程点B上立棱镜，量取觇标高；（3）测出A点与B点间的水平距离D和仪器视线的倾角，按公式为地球和大气的改正数），并于已知高程比较；（4）改变觇标高，重复第（3）部，直至，即放样完成。2.2.4已知点的放样测设点的平面位置常用的方法有极坐标法、直角坐标法、角度交会法和全站仪法。放样时，应根据控制网的形式、控制点的分布情况、地形条件以及放样精度，合理选用适当的测设方法。1）极坐标法极坐标法是指在建立的极坐标系中，通过待测点的极径和极角，也就是根据水平角和水平距离测设点的平面位置的方法。此方法适用于经纬仪配合测距仪或全站仪测设。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用在施工现场通常是以导线边、施工基线或建筑物的主轴线为极轴；以某一个已在现场标定出来的点位极点。放样时先根据待测点的坐标和已知点的坐标，反算待测点到极点的水平距离D（极径）和极点到待测点方向的坐标方位角，再根据方位角求算出水平角（极角），然后由D和进行点的放样，在这里D和称为放样数据。如图2-2-5所示，A、B为地面上已有的控制点，其坐标分别为、和、；欲测设P点，其设计坐标为、。则：其中：图2-2-5测设时，在A点安置经纬仪，瞄准B点，先测设出角，得AP方向线。在此方向线上测设水平距离D，即得到P点。2）直角坐标法直角坐标法是根据直角坐标原理测设地面点的平面位置。当施工现场已建立互相垂直的基线或方格网时,可采用此法。如图2-2-6所示,OA、OB为两条互相垂直的基线,待测的轴线与基线平行。这吋可根据设计图上给出的M点和Q点的坐标,用直角坐标法将构造物的四个角点测设于实地。首先在O点安置经纬仪,瞄准A点，由O点起沿视线方向测设距离15m定出点，由点继续向前测设距离35m定出点;然后在点安置经纬仪,瞄准图2-2-659\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用向左测设90°角，沿此方向从点起测设距离25m定出M点，再向前测设距离20m定出P点。将经纬仪安置于点同法测设出N点和Q点。最后应检查构造物的四角是否等于90°，各边长度是否等于设计长度,误差在允许范围内即可。上述方法计算简单、施测方便，测设点位的精度较高，应用较为广泛。3）角度交会法角度交会法又称方向线交会法。它适用于待测设点离控制点较远或量距较为困难的地方。如图2-4-7所示，A、B、C为控制点，P为待测设点。测设时，先根据P点的设计坐标及控制点A、B、C三点的坐标反算出交会角β1、γ1、β2、γ2　。在A、B、C三个控制点上安置经纬仪测设β1、γ1、β2、γ2　各角。并且分别沿方向线AP、BP、CP，在P点附近各插两根测钎，并分别用细线相连，其交点即为P点的位置。由于测设误差的存在，若三条方向线不交于一点时，会出现一个很小的三角形，称为示误三角形。对于示误三角形的边长在允许范围内时，可取其重心作为P点的点位。如超限，则应重新交会。图2-2-7图2-2-84）距离交会法59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用距离交会法是根据两段已知的距离交会出地面点的平面位置。此法适用于待测设点至控制点的距离不超过一整尺的长度，且便于量距的地方。在施工中细部的测设常用此法。如图2-4-9所示，先根据控制点A、B的坐标及P点的设计坐标，计算出测设距离D1和D2。测设时，用钢尺分别从控制点A、B量取距离D1、D2后，其交点即为P点的平面位置。5）全站仪法目前由于全站仪能适合各类地形情况,而且精度高，操作简便，在生产实践中已被广泛采用。采用全站仪测设时，将全站仪置于测设模式，向全站仪输入测设站点坐标、后视点坐标(或方位角)，再输入待测设点的坐标。准备工作完成后，用望远镜照准棱镜，按相应的功能键，即可立即显示当前棱镜位置与待测设点的坐标差。根据坐标差值，移动棱镜的位置，直至坐标差为零，这时所对应的位置就是待测设点的位置。第三章路线中线的施工放样59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用3.1概述路线中线施工放样就是利用测量仪器和设备，按设计图纸中的各项元素(如公路平纵横元素)和控制点坐标(或路线控制桩)，将公路的“中心线”准确无误地放到实地，指导施工作业，习惯上称为“中线放样”。路线中线施工放样是保证施工质量的一个重要环节。这是一项严肃认真、精确细致的工作，稍有不慎，就有可能发生错误。一旦发生错误而又未能及时发现，就会影响下步工作，影响工作进度，甚至造成损失。因此，要严格按照有关规范、规程的要求，对测量数据认真复核检查，不合格的成果一定要返工重测，要一丝不苟，树立质量重于泰山的意识。为确保施工测量质量，在施工前必须对导线控制点和路线控制桩进行复测，施工过程中要定期检查。放样时应尽量使用精良的测量设备，采用先进的测设方法。路线中线施工放样又称为恢复中线。一般有两种方法：①用沿线导线控制点放样；②用路线控制桩(交点、直圆、圆直等点)放样。用导线控制点放样中线，放样精度能得到充分的保证。在测量技术飞速发展的今天，测距仪的使用越来越普遍。现在，几乎所有的施工单位都有测距仪或全站仪，因而这种方法得到了广泛的应用，成为恢复中线的主要手段。《公路路基施工技术规范》(JTJ033-95)规定，对高速公路、一级公路，应用坐标法恢复路线主要控制桩。实际应用中，二级以上的公路勘察设计，均沿路线建有导线控制点，作为首级控制，故可采用导线控制点放样中线。用路线控制桩来恢复中线有两种情况：一是公路两旁没有布设导线控制点，公路中线都是用交点桩号、曲线元素(转角、半径、缓和曲线长)标定，施工单位只有根据路线控制桩来恢复中线，这种情况在修建低等级公路时是常见的；另外一种情况就是由于施工单位没有测距仪，无法利用控制点，也只好利用路线控制桩恢复中线，但这种方法，常用于低等级公路。3.1.1施工放样测量的精度59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用施工放样测量的精度取决于公路等级和设计要求以及施工控制测量的精度。测量时应从工程的设计和施工的精度需要出发，确定与之相匹配的测量技术相应的精度等级，确定满足精度要求的测量方案，使放样测量的结果满足施工的需要。3.1.2施工放样测量的基本要求1）熟悉设计图纸和施工现场设计图纸主要有路线平面图、纵、横断面图、桥涵、构造物图及附属工程图等。要求熟悉设计图纸，充分领会设计图纸的设计思路和意图。核对图纸主要尺寸、位置、标高有无错误。在明了设计意图及在对测量精度要求的范围内，应勘察施工现场，找出各交点桩、转点桩、里程桩和水准点的位置，并应实测校核，为施工测量做好充分准备。了解工程施工组织计划，协调测量与施工进度的关系，合理安排施工放样测量工作。2）加强测量标志的管理与保护，注意受损测量标志的恢复3.2控制点复测控制点复测是施工测量前必不可少的准备工作，它包括导线控制点和路线控制桩的复测。路线勘测设计完成以后，往往要经过一段时间才能施工。在这段时间内，导线控制点或路线控制桩是否移位?精度如何?需对其进行复测。另外，由于人为或其它原因，导线控制点或路线控制桩丢失、或遭到破坏，要对其进行补测；有的导线点在路基范围以内，需将其移至路基范围以外。只有当这一切都完成无误，方能进行施工放样工作。3.2.1导线控制点的复测、补测和移位59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用用导线控制点恢复公路中线，适用于高等级公路。实际应用中，二级以上的公路，均沿路线建有导线控制点，故可采用控制点放样，即用坐标法恢复公路中线。在恢复中线之前，首先要对导线控制点进行复测、补测和移位，以保证控制点的精度。1）导线控制点的复测导线控制点的复测主要是检查它的坐标和高程是否正确。检测方法如图3-2-1所示：图3-2-1第一步：根据导线点1～n的坐标反算转角（左角）β2～βn-1和导线边长S1～Sn-1.（3-2-1）（3-2-2）（3-2-3）（3-2-4）第二步：实地观测各左角β′i+1及导线边长S´i。角度观测可取一个测回平均值，边长测量可取连续测量3～4次的平均值。当观测值和计算值满足下式：59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用（3-2-5）（3-2-6）时，则认为点的平面坐标和位置是正确的。另外，还要对导线进行检查，检查时可将图3-1中的1、2和n、n+1点作为已知点，α1，2、和αn，n+1作为已知坐标方位角，按二级导线的方位角闭合差和导线全长闭合差的精度要求进行控制。第三步，水准点高程的检查在使用水准点之前应仔细校核，并与国家水准点闭合。水准点高程的检查和水准测量的方法一样。高速公路和一级公路的水准点闭合差按四等水准（）控制，二级以下公路水准点闭合差按五等水准（）控制。如满足精度要求，则认为点的高程是正确的。一般情况下，公路两旁布设导线点，其坐标和高程均在同一点上。因此，在复测坐标同时可利用三角高程测量的方法检测高程。水准点间距不宜大于1km。在人工构造物附近、高填深挖地段、工程量集中及地形复杂地段宜增设临时水准点。临时水准点必须符合精度要求，并与相邻路段水准点闭合。值得注意的是，有的施工单位在复测导线点时，只检查本标段的点，而忽视了对前后相邻标段点的检查，这样就有可能在标段衔接处出现路中线错位或断高。在实际工作中，应引起重视，防止有这种问题发生。复测导线时，必须和相邻标段的导线闭合。2）导线控制点的补测与移位59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用由于人为或其它的原因，导线控制点丢失或遭到破坏。如果间断性的丢失，则可利用前方交会、支点等方法补测该点，或采用任意测站方法补测导线点。补测的导线点原则上应在原导线点附近；如果连续丢失数点，则要用导线测量的方法补测。若将路基范围内的导线点移至路基范围以外，可根据移点的多少分别采用交会法或导线测量的方法，并用“骑马桩”加以保护。导线点的高程用水准测量或三角高程测量测定。应特别强调的是，在补点时应尽量将点位选在路线的一侧、地势较高处，以避免路基填土达到一定高度时影响导线点之间的通视。施工期间应定期(一般半年)对导线控制点(特别是水准点)进行复测。季节冻融地区，在冻融以后也要进行复测。发现导线控制点丢失后应及时补上，并做好对导线控制点(特别是原始点)的保护工作。3.2.2路线控制桩的恢复与固定对于低等级公路或沿线没有布设导线控制点的公路，只能采用路线控制桩来恢复公路中线（路线控制桩主要是交点桩、转点桩和路线的起讫桩）。因此，首先要对路线控制桩进行恢复与固定。1）路线控制桩的恢复与复测当原勘测设计时所钉的交点桩或转点桩基本完好，只有个别点丢失时，恢复中线的测量工作就比较简单，可用角度交会法，将丢失或破坏的路线控制桩恢复出来，并检测精度。当原勘测设计时所钉的交点桩或转点桩大部分丢失，路线要恢复到原来的位置是比较困难的，一般只能恢复到与原来位置比较接近。恢复时，根据原勘测设计的直线——曲线转角一览表，用放样已知水平角和已知长度直线的方法，放出丢失的交点桩。路线控制桩的复测主要是检查其平面位置是否正确。一般有两种情况，一是，路线控制桩本来就是由导线控制点（如果沿线建有导线控制制点）坐标放样的。检查的方法可根据放样的原始资料，按导线控制点复测的方法进行，检测精度控制按式（3-5，359\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用-6）处理；二是，路线两旁没有布设导线点，或者施工单位没有测距仪。这种情况下，路线控制桩的复测在直线路段用普通钢尺量距来复测路线控制桩是否正确，曲线路段可按常规的偏角法来复测桩位。2）路线控制桩的固定在施工过程中，随着路基施工高度的不断变化，有些交点桩或转点桩会被掩埋或挖掉，因此，需要对其进行固定，以便在施工时能随时利用他们来恢复或检查公路中线。固定后，做好记录、绘制草图，以供随时恢复查寻。固定方法如下：（1）交点桩的固定如图3-2-2所示，JD1在实地上的位置测定以后，需要加以固定。在JD1的前后两条导线的延长线上，分别设置A1、A2和B1、B2等四个栓桩，将全站仪置于JD1上，测定这四个栓桩相互之间的距离L1、L2、L3、L4。在施工时若JD1的位置移动或丢失，可用全站仪利用这四个栓桩进行恢复。上述四个栓桩应设置在路基施工范围以外易保存的地方。图3-2-2（2）转点桩的固定如图3-2-3所示，ZD1、ZD2、ZD3为已经在实地上标定的或恢复出来的路线转点，为避免破坏应加以固定，可采用两种方法：第一种，固定ZD1时，在ZD1上安置全站仪后视ZD2，归零，向路线左侧拔90º角设置栓桩A1、A259\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用，同时测定他们的之间距离L1、L2；同理，向路线右侧拔90º角设置栓桩A3、A4，同时测定他们的之间距离L3、L4。在施工时若ZD1的位置移动或丢失，可用全站仪利用这四个栓桩进行恢复。第二种，固定ZD2时，如果在转点ZD2的右侧不便设置栓桩，可在左侧设置两个栓桩，如图3-2-3所示的A、B，测出L1、L2和α1、α2，恢复时，将全站仪安置在A点后视B点，拔角α1，量距L1的放样点ZD2；再将全站仪安置在B点后视A点，用同样的方法进行校核。图3-2-33.3用导线控制点恢复中线用导线控制点恢复中线，实质上就是根据导线点坐标与公路中线坐标之间的关系，借以高精度的测距手段，将公路中线放到实地。因此，也可称之为“坐标法”。在公路勘测设计时，根据公路等级的不同，设计文件提供的设计资料也是不一样的。对于高等级公路如高速公路、一级公路和部分二级公路，设计文件中包括公路中线逐桩坐标表，可用坐标法恢复路线中桩。如图3-3-1所示，Pi为公路中线点，坐标为（Xp、Yp）；A、B为公路中线附近的导线点，坐标分别为（XA、YA）、（XB、YB），P点与A点的极坐标关系用A点到P点的距离SAP、坐标方向αAP表示，即：59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用（3-3-1）（3-3-2）图3-3-1上式就是两点间距离和坐标方位角的计算公式。式中，导线点A的坐标通过控制测量求得，Pi点的坐标可由放线人员自己计算（或查设计文件中的逐桩坐标表），可分以下几种情况：3.3.1Pi点在直线段上如图3-3-2所示，JDn的坐标为（Xn,Yn）,JDn～JDn+1的坐标方位角为αn～n+1，P点在JDn与JDn+1的直线段上，则P点的坐标按下式求得：图3-3-2（3-3-3）（3-3-4）式中：Li、L——为P点和YZ（或HZ）点的里程桩号；59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用Tn——为切线长。3.3.2Pi点在平曲线段上单圆曲线中桩坐标的计算比较简单，而带有缓和曲线的平曲线其坐标计算则比较麻烦，现举例如下：P点在带有缓和曲线的平曲线段上，已知JDn-1、JDn、JDn+1的坐标分别为（Xn-1,Yn-1）、（Xn,Yn）、（Xn+1,Yn+1），JDn-1～JDn、JDn～JDn+1的坐标方位角分别为αn-1，n、αn，n+1。参见图3-3-3。图3-3-31）坐标方位角的计算（3-3-5）（3-3-6）则转角：,负为左传，正为右转。（3-3-7）2）中桩坐标的计算59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用先根据交点的坐标、切线的坐标方位角与切线长，采用导线坐标的计算方法，计算主点ZH、HZ的坐标，然后以ZH（或）HZ为坐标原点，以向JDn的切线为X′轴，过原点的法线为Y′轴，建立X′OY′局部坐标系，计算P点在局部坐标系中的坐标（X′，Y′），再利用坐标平移和旋转的方法将此坐标转化为路线坐标系中的坐标（X，Y）。（1）主点坐标的计算（3-3-8）（3-3-9）（3-3-10）（3-3-11）（2）计算P点在坐标系X′OY′中的坐标（X′，Y′）①当P点在缓和曲线段内：（3-3-12）（3-3-13）式中：Li——为P点桩号与ZY或YZ点桩号之差；R——为圆曲线半径；Ls——为缓和曲线长度。②当P点在圆曲线段内：（3-3-14）59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用（3-3-15）式中：p——为内移值；q——为切线增长值；其余符号同前。（3）坐标转换：①前半个曲线：（3-3-16）（3-3-17）②后半个曲线：（3-3-18）（3-3-19）式中：X′的符号始终为正值，Y′符号有正有负，当起点为ZH点，曲线为左偏时，Y′取负值；当起点为HZ点，曲线为右偏时，Y′取负值；反之取正值。3.3.3P点的放样根据求得的P点坐标，代入式3-3-1、3-3-2中，计算出P点与导线点A的距离SAP和坐标方位角αAP，并按以下放样步骤进行放样：1）在控制点A架设全站仪或经纬仪，对中、整平（参见图3-3-1）；2）将导线点坐标、路线有关数据输入计算机，运行计算机程序；3）后视已知导线点B，配置水平度盘读数至后视导线点坐标方位角αAB；4）根据待放点P的桩号Li,计算机自动判断并计算该点的放样资料SAP、αAP；5）转动照准部，拨方位角αAP、量距离SAP，精确定出待放点P；59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用6）检查该点P的桩号、方位角、距离是否正确；重复第四～六步，放样其它路线中桩。3.4用路线控制桩恢复中线对于低等级公路或施工单位没有测距仪时，可用路线控制桩恢复中线，中线恢复时所用公路平面设计资料主要有路线平面图、路线固定表、直线——曲线转角一览表等。施工前，当路线控制桩（交点桩、转点桩及路线起讫桩）恢复完成后，首先恢复公路中线直线段的施工控制桩，再恢复公路中线曲线段的施工控制桩。曲线段公路中线的恢复是先恢复主点桩，再按施工要求设置加桩。在直线段，施工控制桩的恢复比较简单，在曲线段，可以建立局部坐标系，计算曲线段上各施工控制桩在局部坐标系中的坐标，然后利用坐标法进行放样。曲线段各施工控制桩的其他放样方法（偏角法、极坐标法等）。由于低等级公路平面线形标准低，所以设计在交点处的平曲线线形形式也较多，主要有单圆曲线、带缓和曲线的平曲线、凸形曲线、回头曲线等几种。下面就将这几种平曲线线形的施工控制桩放样方法加以介绍。3.4.1单圆曲线施工控制桩的放样1）主点桩的放样如图3-4-1所示，在JDn处所设平曲线为单圆曲线，从直曲表中可查出曲线要素：交点桩号、偏角α、曲线半径R、切线长T、外距值E等。放样步骤如下：（1）曲线起、终点（ZY、YZ）的放样：在JDn处安置全站仪或经纬仪，望远镜照准JDn-1或此方向上的转点，量取切线长T，得曲线起点（ZY）；同理，用望远镜照准JDn+159\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用或此方向上的转点，量取切线长T，得曲线起点（YZ）；（2）曲中点的放样（QZ）：曲线起、终点（ZY、YZ）放样完毕后，转动全站仪或经纬仪照准部，瞄准角分线方向，沿此方向量取外距值E，得曲中点（QZ）。图3-4-12）加桩放样在圆曲线的主点桩设置完成后，即可进行圆曲线加桩的放样。曲线加桩放样方法很多，在此只介绍最常用的一种方法——直角坐标法，它是以曲线的起点ZY或终点YZ为坐标原点，以切线为X轴，过原点的曲率半径方向为Y轴，按曲线上各点坐标设置各点位置。如图3-7所示，设P为曲线上待放点，该点至ZY或YZ点的弧长为Li,R为圆曲线半径，则P的坐标可按下式计算：（3-4-1）（3-4-2）式中：Li——为待放点P桩号与ZY或YZ点桩号之差；59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用R——为圆曲线半径。放样时，为避免支距过长，一般由ZY、YZ点分别向QZ点放样。3.4.2对称式带有缓和曲线的平曲线施工控制桩放样1）主点桩的放样如图2-4-2所示，在JDn处所设平曲线为对称式带有缓和曲线的平曲线，从直曲表中可查出曲线要素：交点桩号、偏角α、曲线半径R、缓和曲线长Ls、切线长Th、外距值E等。放样步骤如下：（1）曲线起、终点（ZH、HZ）的放样：在JDn处安置全站仪或经纬仪，望远镜照准JDn-1或此方向上的转点，量取切线长Th，得曲线起点（ZH）；同理，用望远镜照准JDn+1或此方向上的转点，量取切线长Th，得曲线起点（HZ）；（2）曲中点的放样（QZ）：曲线起终点放样完毕后，转动全站仪或经纬仪照准部，瞄准角分线方向，沿此方向量取外距值E，得曲中点（QZ）；（3）HY、YH点放样：分别以ZH点、HZ点为坐标原点，以（Xh,Yh）坐标，进行放样。2）加桩放样如图3-4-2所示，以曲线的起点ZH或终点HZ为坐标原点，以切线为X轴，过原点的曲率半径方向为Y轴，建立坐标系，计算曲线上任意一点在该坐标系中的坐标，然后进行放样。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用图3-4-2（1）当待放点P在缓和曲线上时，其坐标可按下式计算：（3-4-3）（3-4-4）（3-4-5）（3-4-6）式中：Li——为待放点P至ZH点或HZ点的弧长，其值等于待放点P桩号与ZH或HZ点桩号之差。式2-11、2-12中，当Li=Ls时，即得HY、YH点的坐标（Xh,Yh）。Ls——缓和曲线长；p——圆曲线内移值；q——切线增长值；R——圆曲线半径。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用（2）当待放点P在圆曲线上时，其坐标可按下式计算：（3-4-7）（3-4-8）式中：Li——为待放点P至ZH点的弧长，其值等于待放点P桩号与ZH点桩号之差；其余符号同前。放样时，为避免支距过长，一般由ZH、HZ点分别向QZ点放样。3.4.3非对称式带有缓和曲线的平曲线施工控制桩放样如图3-4-3所示，在JDn处所设曲线为非对称式带有缓和曲线的平曲线，其中LS1>LS2。曲中点不在右角平分线上，而是偏向缓和曲线短的一侧。P为曲线上任一待放点。对于非对称式带有缓和曲线的平曲线，先计算前、后两半部分曲线的内移值p1、p2、曲线增长值q1、q2、前、后两半部分曲线的切线长Th1、Th2、中间圆曲线长Ly。；（3-4-9）；（3-4-10）（3-4-11）（3-4-12）59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用（3-4-13）图3-4-31）主点放样如图3-4-3所示，在JDn处所设平曲线为非对称式带有缓和曲线的平曲线，放样步骤如下：（1）曲线起、终点（ZH、HZ）的放样：在JDn处安置全站仪或经纬仪，望远镜照准JDn-1或此方向上的转点，量取切线长Th1，得曲线起点ZH；同理，用望远镜照准JDn+1或此方向上的转点，量取切线长Th2，得曲线起点HZ；（2）曲中点的放样（QZ）：对于非对称式带有缓和曲线的平曲线曲线，曲中点不在右角平分线上，因此，曲中点的放样，可根据计算出来的坐标进行放样；（3）HY、YH点的放样：分别以ZH点、HZ点为坐标原点，以（Xh1,Yh1）、（Xh2,Yh2）坐标，进行放样。2）加桩放样59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用（1）当待放点P在第一段缓和曲线上时，以曲线的起点ZH为坐标原点，以切线为X轴，过原点的曲率半径方向为Y轴，建立坐标系，其坐标可按下式计算：（3-4-14）（3-4-15）式中：Li——为待放点P至ZH点的弧长，其值等于待放点P桩号与ZH点桩号之差。上式中，当Li=Ls1时，即得HY点的坐标（Xh1,Yh1）。Ls1——第一段缓和曲线长；R——圆曲线半径。（2）当待放点P在圆曲线上时，以曲线的起点ZH为坐标原点，以切线为X轴，过原点的曲率半径方向为Y轴，建立坐标系，其坐标可按下式计算：（3-4-16）（3-4-17）式中符号同前。（3）当待放点P在第二段缓和曲线上时，以曲线的终点HZ为坐标原点，以切线为X轴，过原点的曲率半径方向为Y轴，建立坐标系，其坐标可按下式计算：（3-4-18）（3-4-19）59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用上式中，当Li=Ls2时，即得YH点的坐标（Xh2,Yh2）。其余符号同前。放样时，为避免支距过长，一般由ZH、HZ点分别向QZ点放样。3.4.4凸曲线上施工控制桩的放样如图3-4-4所示，在JDn处的平曲线为凸形曲线，在直曲表中可查出三个主点桩（ZH、QZ、HZ）的桩号、缓和曲线长Ls、缓和曲线终点的半径R，回旋线参数A及偏角α。凸曲线施工控制桩的放样方法与其它平曲线的放样方法相同，不再赘述，在此只介绍凸曲线施工控制桩坐标的计算。图3-4-41）当待放点P在ZH～QZ段上时，以ZH点为坐标原点，以过ZH点的切线为X轴，以过原点的曲率半径方向为Y轴建立直角坐标系，计算曲线上施工控制桩的坐标。其坐标按下式计算：（3-4-20）（3-4-21）式中：R——QZ点所对应的缓和曲线的曲率半径，R=A/Ls。其余符号同前。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用2）当待放点P在QZ～ZH段上时，其坐标计算与上式相同。只不过，此时是以HZ点为坐标原点，以过原点的切线为X轴，以过原点的曲率半径方向为Y轴建立的直角坐标系。3.4.5回头曲线施工控制桩的放样山区低等级公路，当路线跨越山岭时，为了克服高差，需要用回头曲线来展线，回头曲线的线形较差，通常情况下应尽量避免使用回头曲线。回头曲线的线形有三种形式，即大回头、小回头、平头，这三种回头曲线的计算方法是相同的。现只以大回头曲线为例，介绍其施工控制桩的坐标计算方法。其放样方法与其它平曲线放样方法相同，在此不再赘述。如图3-4-5所示，以ZH或HZ点为坐标原点，以切线为X轴，以过原点的曲率半径方向为Y轴建立直角坐标系，计算各段曲线上施工控制桩的坐标。图3-4-51）当待放点P在缓和曲线上时，其坐标按下式计算：（3-4-22）59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用（3-4-23）式中：Li——为待放点P至ZH点或HZ点的弧长，其值等于待放点P桩号与ZH或HZ点桩号差。其余符号同前。（2）当待放点P在圆曲线上时，其坐标可按下式计算：（3-4-24）（3-4-25）式中：Li——为待放点P至ZH点的弧长，其值等于待放点P桩号与ZH点桩号之差；其余符号同前。值得注意的是，以上几种线形坐标计算公式当中，以HZ点为坐标原点，以过HZ点的切线为X轴，以过HZ点的曲率半径方向为Y轴建立的直角坐标系，可转化为以ZH点为坐标原点，以过ZH点的切线为X轴，以过ZH点的曲率半径方向为Y轴建立的直角坐标系，其结果一样，具体应用时可根据实际情况进行选择。3.5纵断面的施工放样纵断面施工放样时，如果待放点在直坡段其放样较为简单，下面关键介绍竖曲线的放样。竖曲线放样时，可以在路基设计表或纵断面图上直接查得中桩设计高程。但有时根据实际，放线人员需要自己计算时，可根据纵断面图上的设计资料，按如下方法进行（如图3-5-1所示）：59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用图3-5-1（3-5-1）（3-5-2）（3-5-3）当中桩位于竖曲线范围内，应对其坡道高程进行修正。竖曲线的标高改正值计算公式为：（3-5-4）上式中Yi的值在竖曲线中为正号，在凹曲线中为负号。计算时，只需把已算出的各点的坡道高程加上（对于凹曲线）或减去（对于凸曲线）相应点的标高改正值即可。例设i1=-1.114%，i2=+0.154%，为凹曲线，变坡点的桩号为K1+670,高程为48.60，欲设置R=5000m的竖曲线，求各测设元素、起点、终点的桩号和高程、曲线上每隔10间距里程桩的标高改正数和设计高程。按上列公式求得：竖曲线起点、终点的桩号和高程为：59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用起点桩号=K1+（670-31.70）=K1+638.30终点桩号=K1+（638.30+63.40）=K1+701.70起点坡道高程=48.60+31.7×1.114%=48.96m终点坡道高程=48.60+31.70×0.154%=48.65m然后根据R=5000m和相应的桩距Xi，即可求得竖曲线上各桩的标高改正数Yi，计算结果列于下表：表3-5-1桩号至起点、终点距离Xi标高改正数Yi坡道高程竖曲线高程备注K1+638.30K1+650K1+660K1+670K1+680K1+690K1+701.70Xi=11.7Xi=21.7Xi=31.7Xi=21.7Xi=11.7Yi=0.01Yi=0.05Yi=0.10Yi=0.05Yi=0.0148.9548.8248.7148.6048.6248.6348.6548.9548.8348.7648.7048.6748.6448.65竖曲线起点i1=-1.114%，变坡点i2=+0.154%竖曲线终点59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用第四章路基路面的施工放样4.1路基横断面施工放样4.1.1路基路面设计的基本参数在公路中线施工控制桩恢复完成后，即可进行路基施工。路基施工前，应先在地面上把路基的轮廓表示出来，即把路堤坡脚点（或路堑坡顶点）找出来，钉上边桩，同时还应把边坡的坡度表示出来，为路堤填筑和路堑开挖提供施工依据。在进行路基路面施工放样以前，应首先了解路基路面设计的基本参数，以便在进行放样测量时计算放样数据。路基路面的设计计算参数主要包括路基宽度、路面宽度、排水沟宽度（梯形排水沟的边坡坡度）、填挖高度、路堤、路堑的边坡坡度、路基的超高和加宽等基本参数。4.1.2路基边桩放样的一般要求公路路基的边桩包括路堤的填挖边界点和路堑的开挖边界点。除此之外在路基土石方施工以前还应把公路红线界桩和公路工程界桩也要在地面上标定。4.1.3路基横断面的放样方法路基横断面的放样主要是路基边桩和边坡的放样。1)路基边桩放样路基边桩放样就是在地面上将每一个横断面的路基边坡线与地面的交点，用木桩标定出来。边桩的位置由横断面方向、两侧边桩至中桩的距离来确定。常用的边桩放样方法如下：(1)图解法路基横断面图为供路基施工的主要依据，可根据已戴好“帽子”59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用的横断面图放样边桩。就是直接在横断面图上量取中桩至边桩的距离，然后在实地用皮尺沿横断面方向将边桩丈量并标定出来。每个横断面都放出边桩后，再分别将路中线两侧的路基坡脚桩或路堑坡顶桩用灰线连接起来，即为路基填挖边界。在填挖方不大时，使用此法较多。此法一般使用于较低等级的公路路基边桩放样。(2)解析法就是根据路基填挖高度、边坡率、路基宽度和横断面地形情况，先计算出路基中心桩至边桩的距离；然后，在实地沿横断面方向按距离将边桩放出来。一般情况下，当施工现场没有横断面设计图，只有施工填挖高度时，可用解析法放样路基边桩。解析法放样路基边桩的精度比图解法高，主要用于一般公路平坦地形或地面横坡均匀一致地段的路基边桩放样。具体方法按下述两种情况进行：①平坦地段的边桩放样：图3-1-2为填方路堤，坡脚桩至中桩的距离为D应为：图4-1-2（4-1-3）图3-1-3为挖方路堑，坡顶桩至中桩的距离为D应为：59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用图4-1-3（4-1-4）式中：B为路基宽度，m为边坡坡度，H为填挖高，S为路堑边沟顶宽。以上是路基横断面位于直线段时求算D值的方法。若横断面位于弯道上有加宽时，按上述方法求出D值后，还应在加宽一侧的D值中加上加宽值。②倾斜地段的边桩放样：在倾斜地段，计算时要考虑横坡的影响。如图4-1-4，路堤坡脚桩至中桩的距离D上、D下为：图4-1-4（4-1-5）（4-1-6）如图3-1-5，路堑坡顶桩至中桩的距离D上、D下为：59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用（4-1-7）（4-1-8）式中h上、h下分别为上、下两侧路基坡脚（或坡顶）至中桩的高差。其中B、S和m均为已知。D上、D下随h上、h下变化而变化。由于边桩未定，所以h上、h下均为未知数，因此还不能计算出路基边桩至中桩的距离。由于地面横坡均匀一致，放样时先测出地面横坡度为1:n，n为原地面横坡率。图4-1-5叉因为,代入式（4-1-5）、（4-1-6）、（4-1-7）、（4-1-8），简化整理得：路堤坡脚桩至中桩的距离D上、D下为：（4-1-9）（4-1-10）路堑坡顶桩至中桩的距离D上、D下为：（4-1-11）（4-1-12）（3）渐进法59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用渐进法的原理是，在分段丈量水平距离的同时，用水准仪或全站仪测出该段地面两点的高差，最后类计得出边桩点与中桩点的高差，即可用式（4-5）、（4-6）、（4-7）、（4-8）验证其水平距离是否正确，如有不符，就逐渐移动边桩，直至正确位置为止。该法精度高，即可用于高等级公路，又可用于中、低级公路。实际工作中，采用试探法放边桩，在现场边测边标定，一般试探一、二次即可。如果结合图解法，则更为简便。当然，对于倾斜地面上的边桩也可采用极坐标法放样。先计算出两侧边桩的坐标，然后再用坐标法确定边桩的位置。2)路基边坡的放样在放样出边桩后，为了保证填、挖的边坡达到设计要求，还应把设计边坡在实地标定出来，以方便施工。1)用竹杆、绳索放样边坡2)用边坡样板放样边坡施工前按照设计边坡坡度做好边坡样板，施工时，授照边坡样板进行放样。4.2路基施工阶段各层次的抄平方法4.2.1填方路堤施工中各层的抄平填方路基在施工过程中是分层进行填筑的，分层的厚度又难以控制。这就需要在填筑之前先标定出分层填筑的顶面高程。4.2.2直线段路基顶面的抄平当路基施工高度达到设计高程以后，应检查路基中心顶面的设计程及路基两侧边缘的设计高程。路面横坡度的形成，一般在路基顶面施工时就应该做成横向坡度。路基顶面的横坡与路面顶面的横坡是一致的。4.2.3曲线段路基顶面的抄平对于曲线段由于存在超高和加宽，计算要相对复杂一些。在路基设计表中，路基59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用加宽和超高值已经给出，在进行放样时只需直接引用即可。在计算路基边线上点的高程和坐标时，为计算方便一般是以与其相对应的在同一个横断面方向上中线施工控制桩的坐标和高程为基准。检查方法同直线段。4.3路面施工放样路面施工是公路施工的最后一个环节，也是最重要最关键的一个环节。因此，对路面施工放样的精度要求要比路基施工阶段放样的精度高。为了保证精度，便于测量，通常在路面施工前，将线路两侧的导线点和水准点引测到路基上，一般设置在不易破坏的桥梁、通道的桥台上或涵洞的压顶石上。引测的导线点和水准点要和高一级的导线点和水准点进行附合或闭合，精度应满足一、二级和五等水准测量的要求。路面施工阶段的测量放样工作仍然包括恢复中线、放样高程和测量边线。路面施工是在路基土石方施工完成以后进行的。在路面底基层（或者垫层）施工前，首先应进行路槽放样。路槽放样包括两个方面的内容：中线施工控制恢复放样和中平测量；路槽横坡放样。除面层外，各结构层横坡按直线形式放样。4.4构造物施工放样路基工程除了土石方带状主体工程外，还包括小桥涵工程、路基排水工程、支挡与防护工程以及公路沿线附属工程（如取土坑、弃土堆、堆料坪、护坡道等）等。因此，路基工程的施工，除了土石方主体工程的施工外，还包括上述工程构造物的施工。其施工质量的好坏，直接影响路基的使用性能和使用寿命。而任何工程项目在施工前，首先要按设计图纸的意图和要求，进行施工放样，即将图纸上的东西准确的放到实地，然后进行施工。所以公路沿线构造物的施工放样也是一项非常重要的工作。主要是路基排水设施施工放样，路基、、挡土墙施工放样。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用4.5沿线取土坑、弃土堆占地面积及土方量计算测算占土地面积和土方的方法很多，不同的方法用于不同的条件和精度要求，常用的面积测算方法有解析法、图解法和方格法；土方测算方法有断面法。4.5.1占地面积的测算1）解析法将实地量测地物所得数据，代人相应数学公式计算面积的方法称解析法。解析法最重要的特点是实地量测地物，无需进行图上作业。解析法一般分为两类：坐标法和几何图形法。坐标法是采用地物角点的坐标值计算面积的方法，一般适用于多边形的地物。地物顶点的坐标值可通过全站仪实地测量的方法计算取得。首先在实地施测闭合导线，量测地物各边边长及其夹角；然后利用边长和夹角计算出各点的坐标，将坐标值代人下列公式，既可算出地物的面积。（4-5-1）（4-5-2）2）图解法在地形图上直接量取图形各要素的数据，通过几何公式计算面积的方法称为图解法。此法与前述解析法中的几何图形法的性质基本相同．只是前法在实地量测．后法在图上量测而已。用图解法计算面积的基本方法是三角形底高法。其计算公式为：（4-5-3）59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用式中：A——三角形面积；a——三角形边长；h——三角形a边的高。在土地利用现状图上，我们经常会遇到很多多边形，量算时一般将其划分为若干三角形进行。为保证精度，所划分的三角形的底高比接近1：1为最好，每个图形必须量算两次，其限差（允许最大差值）按下列公式计算：（4-5-4）（4-5-5）式中：f——同一图形两次量算的限差（公顷或亩）；M——图纸比例尺分母；A——图形面积（公顷或亩）。3）方格法利用正方形网格的透明纸或透明模片，蒙图数格量算面积的方法，称为方格法。方格法求积公式可写成：（4-5-6）式中：A——图形面积；n——图形占有的单格数；C——单格值。其中C按下式计算：（4-5-7）式中：C——单格值(亩)；d——单格边长（cm）；M——图形比列尺分母。4.5.2土方量测算59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用取土坑、弃土堆土方量测算采用平均断面法。平均断面法适用于地形起伏变化较大的地区，或地形狭长、挖填深度较大又不规则的地区，计算方法较为简单方便，但精度较低。其计算步骤如下：首先，根据地形图竖向布置或现场测绘，将要计算的场地划分若干个相互平行的断面；该断面尽可能垂直于等高线或主要建筑物的边长，各断面间的间距可以不等，地形变化复杂的地段其间距宜小；然后按比例绘制每个断面的自然地面和设计地面的轮廓线，自然地面轮廓线与设计地面轮廓线之间的面积，即为填方（或挖方）断面的面积，并计算出来；最后根据计算出断面面积按下式计算土方量：（4-5-8）式中：V——相邻两断面间的土方量（m3）；A1,A2——相邻两断面的填（-）、挖（+）面积（m2）；L——相邻两断面的间距（m）最终，将计算出的每段土方量进行汇总，即得整个土方量。第五章全站仪在公路工程测量具体应用实例59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用公路是连接城镇和工矿基地，港口和集散地等。主要供汽车行驶，具有一定的技术和设施的道路。公路工程是以公路为对象进行的规划设计，施工养护和管理工作的全过程及其所从事的工程实体。公路是由线型和结构物两部分组成的，由于受到自然条件和地物的限制，公路在平面和纵面上均由直线和曲线组成。公路结构组成主要由路基路面排水结构等组成。公路勘测属于线路勘测，有两阶段勘测和一阶段勘测两种。所谓两阶段勘测就是对路线进行初测测量和详细测量。而一阶勘测就是对路线作一次定测。目前公路的线型设计已开始使用非对称性先行设计，特别是在互通立交匝道和山区高速公路设计中，这种线型设计使用的较多。5.1全站仪测设道路纵横断面以睢宁元附路为例：图4-3睢宁元附路在路面已控制点上架设仪器，输入测站点和仪器高，并输入后视，定向。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用此时在路面上中桩位置测设纵横断面点，全站仪会自动记录下这些点的平面位置和高程，外业测好后，回来导出这些点的坐标数据，提取出高程点，并可画出纵横断面图，下图即是元附路的部分纵断面图：图5-4纵断面图5.2.用全站仪布设导线在公路测量中常常需要做控制，即要布设导线，这里主要介绍一下用全站仪布设单一导线，按照不同的需要，单一导线可布设为闭合导线，附合导线和支导线三种形式。1.闭合导线从一个已知点出发，最后又回到该已知点，所形成的一个闭合多边形的导线。2.附合导线导线起始于一个已知控制点而终止于另一个已知控制点，形成的导线3.支导线由一个已知控制点出发，既不附合到另一个已知控制点，也不闭合到原始控制点的导线。以附合导线为例，介绍全站仪在公路控制测量中的应用，如图4-5所示：已知AB的坐标方位角，FG的坐标方位角和B点的坐标为（293867.967，506177.49）,G点坐标（292932.485，506346.484）。其59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用图5-5全站仪测设的测设步骤如下：首先在B点架设仪器，在A点和C点架设棱镜，然后仪器照准A，设置水平角为0，转向C，即会出现一个水平角值，即为ABC的角，测设出BC的水平距离，依次下去，在C点，D点，E点，F点架设仪器，在相邻两个点架设棱镜，重复上述操作，测得各段水平距离和各点所在的水平角。得出的数据内业数据处理如下表所示：表2内业数据处理测点测角方位角距离纵坐标增量△X横坐标增量△Y纵坐标X横坐标Y备注°′″°′″(m)(m)(m)(m)(m)A1843509B1785855293867.967506177.4901833404251.949-251.458-15.671C1794227293616.509506161.8191831631259.278-258.852-14.805D1801206293357.657506147.0141832837253.802-253.332-15.384E1792533293104.325506131.6301825410186.781-186.538-9.452F832055292917.787506122.17859\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用861505224.77914.698224.306G292932.485506346.4841、角度闭合差：f测=+24"<35"f容=±16√N=35"2、坐标增量闭合差：fx=-13fy=-393、导线相对闭合差：f=41mmK≈1/23000<1/20000结论与展望通过对全站仪测量应用中的探讨，可以看出全站仪虽然有其弱点。但这丝毫不影响它在公路工程测量的发展前景。全站仪测量可以大大提高工作及成果质量。它不受人为因素的影响，整个作业过程计算机技术控制，自动记录、自动数据预处理。全站仪相对于普通光学测量仪器可以极大地降低劳动作业强度，提高作业效率目前国内使用的全站仪大部分是进口商品，尽管价格昂贵，但因其先进性，其应用范围仍不断扩大。可以预见，随着经济的发展和全站仪的逐步国产化，传统的以光学经纬仪和水准仪为主要工具的格局将被打破。在公路测量中．全站仪的推广应用价值不仅在于它给外业测量带来的高效率和高精度，更重要的还在于其数据记录，处理的自动化，结合计算机的应用，传统的低效率的公路测量方法将发生根本变革。当前，59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用我们必须积极研究推广全站仪在公路测量中的应用，改革传统的公路测设手段，同时国内公路工程建设中沿用多年的《公路路线勘测规程》等技术规范也应适当考虑全站仪的引进应用带来的有关变化。使公路测量新技术应用得到规范的保证，加速我国公路工程测设的现代化进程。致谢本课题在选题及研究过程中得到詹家民老师的悉心指导。詹老师多次询问研究进程，帮助我查找相关资料，并为我指点迷津，帮助我开拓研究思路，精心点拨、热忱鼓励。感谢我的同学在我课题设计遇到困难是给予我的帮助，以及对相关内容的建议和意见。最后，对所有在我课题设计和论文创作期间帮助我的老师和同学致谢，感谢他们对我的支持和帮助。59\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用参考文献[1]薛新强，李洪军等编著.《建筑工程测量》中国水利水电出版社2008.8[2]朱爱民.全站仪在公路测量中的应用探讨.华东公路-1996年1期[3]马真安孙英伟.全站仪在公路勘测中的应用.辽宁省交通高等专科学校学报-1999年3期[4]公路工程技术标准（JTGB01-2003）北京：人民交通出版社[5]公路勘测规范（JTJ061-99）北京：人民交通出版社[6]公路桥涵施工技术规范（JTJ041-2000）北京：人民交通出版社[7]杨红梅全站仪在工程施工测量中的应用煤炭技术2005年10期[8]秦岩宾.全站仪在公路测量中的应用.山西建筑-2004年11期[9]张正禄，潘国荣，靳奉祥等编著《工程测量学》武汉：武汉大学出版社，2005.1059\n徐州师范大学本科毕业设计论文全站仪在公路施工测量中的应用59
