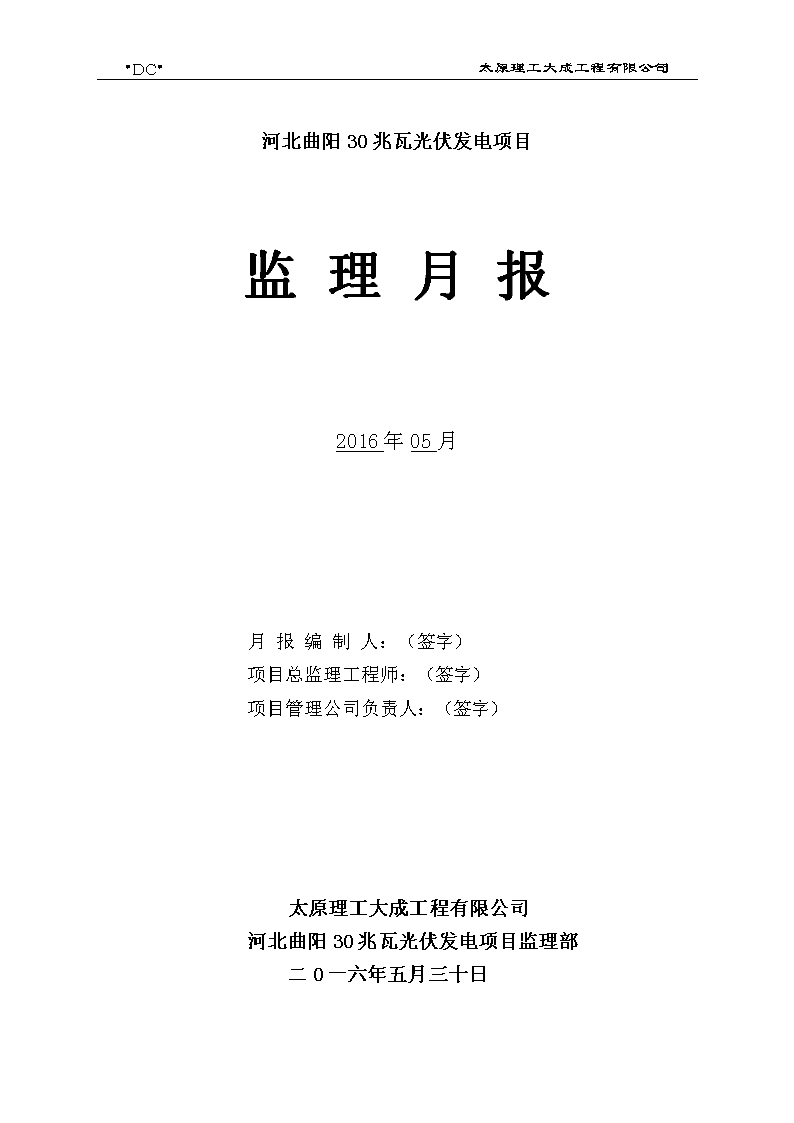

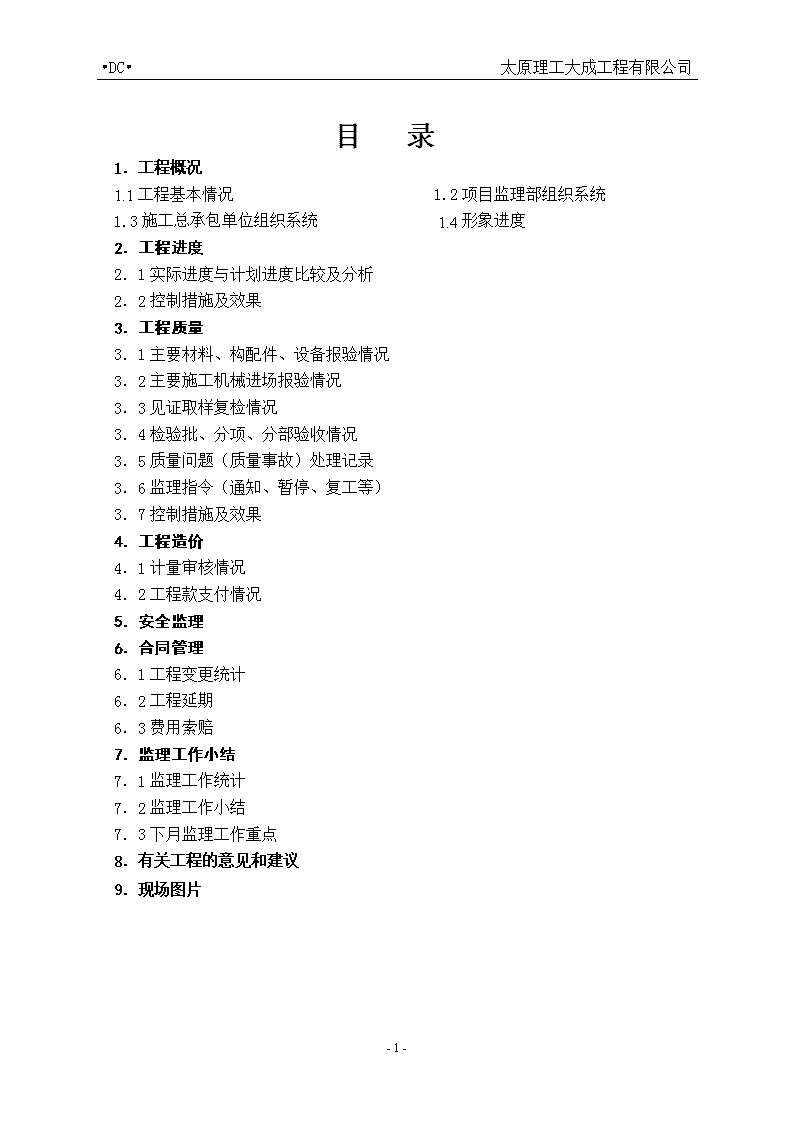

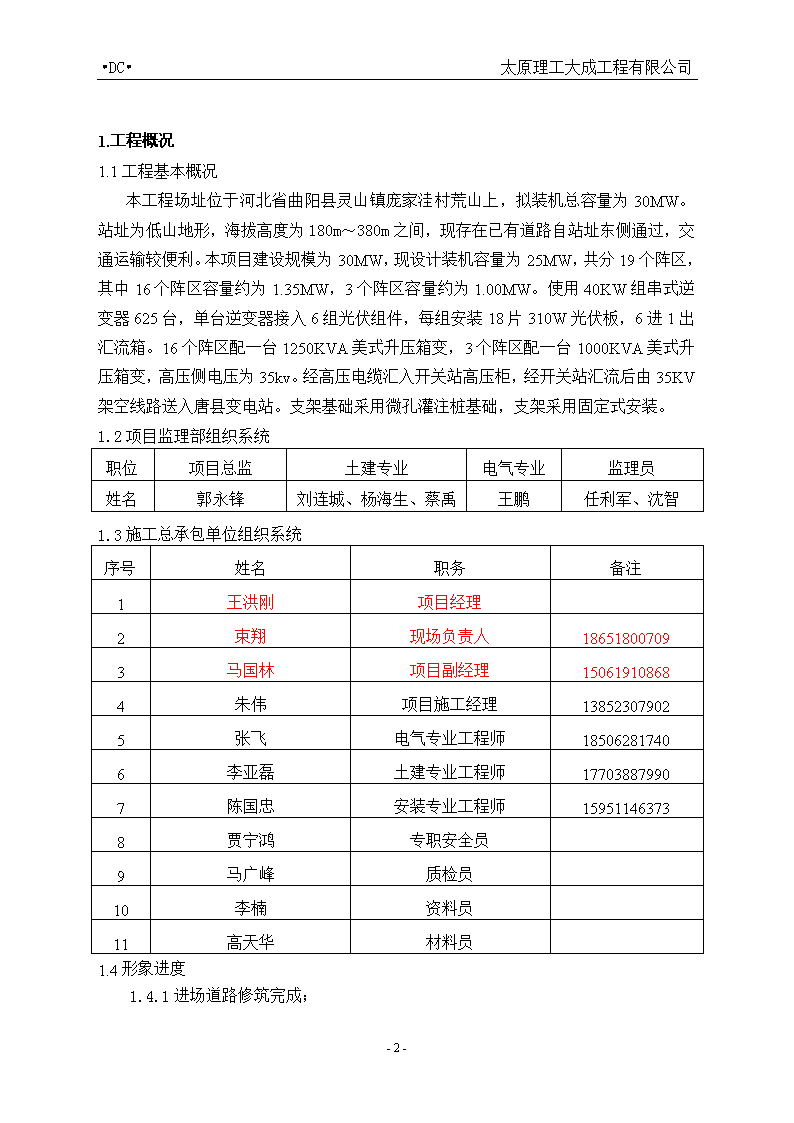

•DC•太原理工大成工程有限公司河北曲阳30兆瓦光伏发电项目监理月报2016年05月月报编制人：（签字）项目总监理工程师：（签字）项目管理公司负责人：（签字）太原理工大成工程有限公司河北曲阳30兆瓦光伏发电项目监理部二0一六年五月三十日-8-n•DC•太原理工大成工程有限公司目录1．工程概况1.1工程基本情况1.2项目监理部组织系统1.3施工总承包单位组织系统1.4形象进度2．工程进度2．1实际进度与计划进度比较及分析2．2控制措施及效果3．工程质量3．1主要材料、构配件、设备报验情况3．2主要施工机械进场报验情况3．3见证取样复检情况3．4检验批、分项、分部验收情况3．5质量问题（质量事故）处理记录3．6监理指令（通知、暂停、复工等）3．7控制措施及效果4．工程造价4．1计量审核情况4．2工程款支付情况5．安全监理6．合同管理6．1工程变更统计6．2工程延期6．3费用索赔7．监理工作小结7．1监理工作统计7．2监理工作小结7．3下月监理工作重点8．有关工程的意见和建议9．现场图片-8-n•DC•太原理工大成工程有限公司1.工程概况1.1工程基本概况本工程场址位于河北省曲阳县灵山镇庞家洼村荒山上，拟装机总容量为30MW。站址为低山地形，海拔高度为180m～380m之间，现存在已有道路自站址东侧通过，交通运输较便利。本项目建设规模为30MW，现设计装机容量为25MW，共分19个阵区，其中16个阵区容量约为1.35MW，3个阵区容量约为1.00MW。使用40KW组串式逆变器625台，单台逆变器接入6组光伏组件，每组安装18片310W光伏板，6进1出汇流箱。16个阵区配一台1250KVA美式升压箱变，3个阵区配一台1000KVA美式升压箱变，高压侧电压为35kv。经高压电缆汇入开关站高压柜，经开关站汇流后由35KV架空线路送入唐县变电站。支架基础采用微孔灌注桩基础，支架采用固定式安装。1.2项目监理部组织系统职位项目总监土建专业电气专业监理员姓名郭永锋刘连城、杨海生、蔡禹王鹏任利军、沈智1.3施工总承包单位组织系统序号姓名职务备注1王洪刚项目经理2束翔现场负责人186518007093马国林项目副经理150619108684朱伟项目施工经理138523079025张飞电气专业工程师185062817406李亚磊土建专业工程师177038879907陈国忠安装专业工程师159511463738贾宁鸿专职安全员9马广峰质检员10李楠资料员11高天华材料员1.4形象进度1.4.1进场道路修筑完成；-8-n•DC•太原理工大成工程有限公司1.4.2场内施工道路修筑完成75%。1.4.3光伏厂区放点本月累计完成6000个。1.4.4光伏厂区打孔本月完成4000个，累计完成11000个。1.4.5综合楼基础完成。1.4.6光伏厂区管桩浇筑本月完成***个，累计完成3400个。1.4.7光伏厂区围栏施工本月完成**米，累计完成1500米。1.4.8开关站主体完成。1.4.9外线工程进度：完成混凝土基础***塔；完成开挖****塔；2.工程进度2.1实际进度与计划进度比较及分析工程名称计划进度实际进度原因分析钻孔施工20%20%正常浇灌桩施工15%15%正常开关站场平100%100%正常开关站地基基础100%100%图纸不到位施工检修道路100%70%协调难度大35KV送出线路无测量分坑正常综述以上考核根据6月30日为并网目标，施工单位所上报的进度计划。2.2控制措施及效果序号采取措施措施实施情况及效果评价备注1监理例会各方进行协调良好2下发监理通知、联系单良好3．工程质量3.1主要材料、构配件、设备报验情况报验单位材料规格数量供应商验收结论宁夏江南管桩Q235D89*3.54000个唐县钢铁合格宁夏江南管桩Q235D76*3.54000个唐县钢铁合格宁夏江南商品混凝土C25180立方曲阳万众合格宁夏江南商品混凝土C15245立方灵山林建合格-8-n•DC•太原理工大成工程有限公司3.2主要施工机械进场报验情况（无）报验单位机械名称规格数量宁夏江南GNSS接收机V302宁夏江南空压钻孔机OGLC11A6宁夏江南250挖机XE2504宁夏江南50装载机50G23.3见证取样复检情况施工单位名称规格检测单位检测结论未申报3.4.1本月检验批质量验收情况序号分项工程名称验收的检验批其中备注合格批数不合格批数一次验收合格二次验收合格三次验收合格一次验收合格率未报审3.4.2本月分项工程质量验收情况序号分项工程名称所含份数验收结论验收日期备注未申报3.4.3本月分部（子分部）工程验收情况序号分部（子分部）工程名称所含子分部（分项）工程数量验收结论验收日期备注未申报3.5质量问题：2016年5月18日我监理方对支架安装现场进行抽检，发现10区斜梁连接螺栓紧固度不符合要求，已整改。3.6控制措施及效果序号采取措施措施实施情况及效果评价备注1旁站、巡检较好2督促施工单位按照施工方案施工较好-8-n•DC•太原理工大成工程有限公司3与建设单位积极沟通较好4召开专题例会较好5根据项目管理制度罚款完成4.工程造价4.1计量审核情况：无4.2工程款支付情况单位名称上报金额（万元）审批金额（万元）备注根据EC合同3.2工程款的支付产值报表外线工程万元，场内完成。5.安全监理每周二上午建设单位、项目监理部进行安全检查要求严格按技术规范施工，安全标识、现场消防设施、临时用电、文明施工等问题提出了整改要求，已落实整改。6.合同管理6.1工程变更统计序号单位（子单位）工程分部工程变更数量备注无6.2工程延期(无)序号延期理由本月延期时间（天）累计延期（天）备注施工方申请监理审核业主认定无6.3费用索赔(无)序号索赔事项本月索赔金额（元）累计索赔金额（元）备注施工方申请监理审核业主认定1无无无无无7.监理工作小结7.1监理工作统计：序号工作项目名称单位本月累计备注1监理例会次48-8-n•DC•太原理工大成工程有限公司2专题会议次083监理周会次48监理内部4图纸会审次125监理通知次556监理月报次127方案审批次688进度计划审批次129进度款审批次1110监理报告次1111见证取样次2212旁站次103013工程验收次36314材料、设备、构配件验收次31015安全文明检查次4816处理质量问题次0617处理技术洽商次1218提出问题和建议次0419其他7.2、监理小结：质量方面：开工准备工作，组织建设单位、宁夏江南、在现场交接桩点；各方共同确认；本工程设计与施工同为宁夏江南集成科技有限公司，没有完善图纸交接，仅仅将电子档图纸交给各单位，图纸无相关人员签字盖章，由建设单位代表进行确认；但我监理方已在工作联系单中要求总包单位完善图纸，先会审后施工。监理人员对现场质量的管控和管理工作，重点那些工作的方法和方式进度方面：本月开关站主图结构已完成，综合楼基础已浇筑完成，厂区支架安装完成3兆瓦，9、10、11电缆沟开挖完成，环网接地9、10、11、12开挖已完成70%，外线塔基完成50%。进度方面的监理工作和现场进度的评价安全方面：本月未发生安全事故，施工正常。资料方面：-8-n•DC•太原理工大成工程有限公司监理部根据建设单位提供的《协鑫新能源电站项目工程文件编号管理细则(试行)》，结合其他项目资料，向施工单位提出要求，对资料格式和报审要求进行了统一；监理内部前期资料已基本编制完成，满足现场管理、调控需求。业务方面：组织熟悉设计图纸及相关规范。7.3下月监理工作重点综合楼土建工程施工、开关站二次结构施工、箱逆变电气安装，各阵区箱变基础与设备安装、SVG光伏阵区管桩浇筑、支架组件安装、18、13、14、15、16区打孔浇桩与支架组件安装、塔基施工与安装。8．有关工程的意见和建议1、设计文件及时完善，以便加快施工进度。9.附件：现场图片1、支架安装图：2、综合楼基础图：-8-n•DC•太原理工大成工程有限公司3、光伏厂区钻孔施工图：4、开关站，综合楼主体结构图：-8-
