室内设计现场测量要求及规范 3页

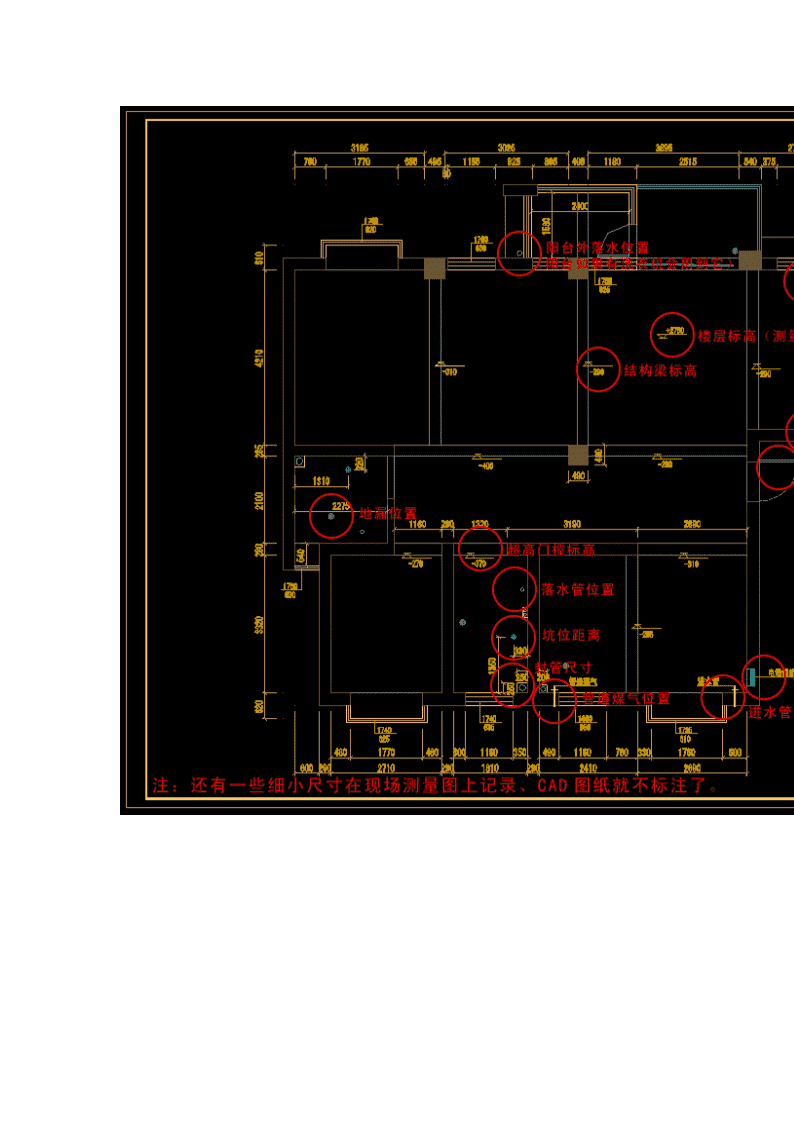

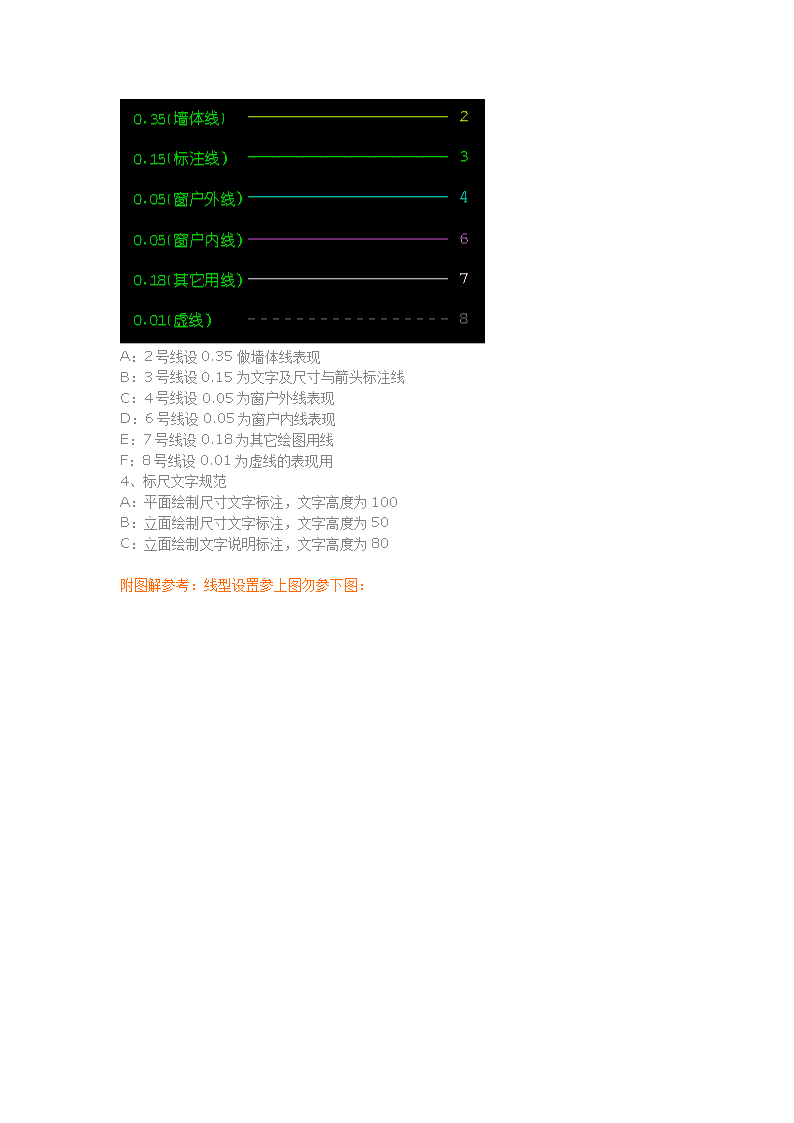

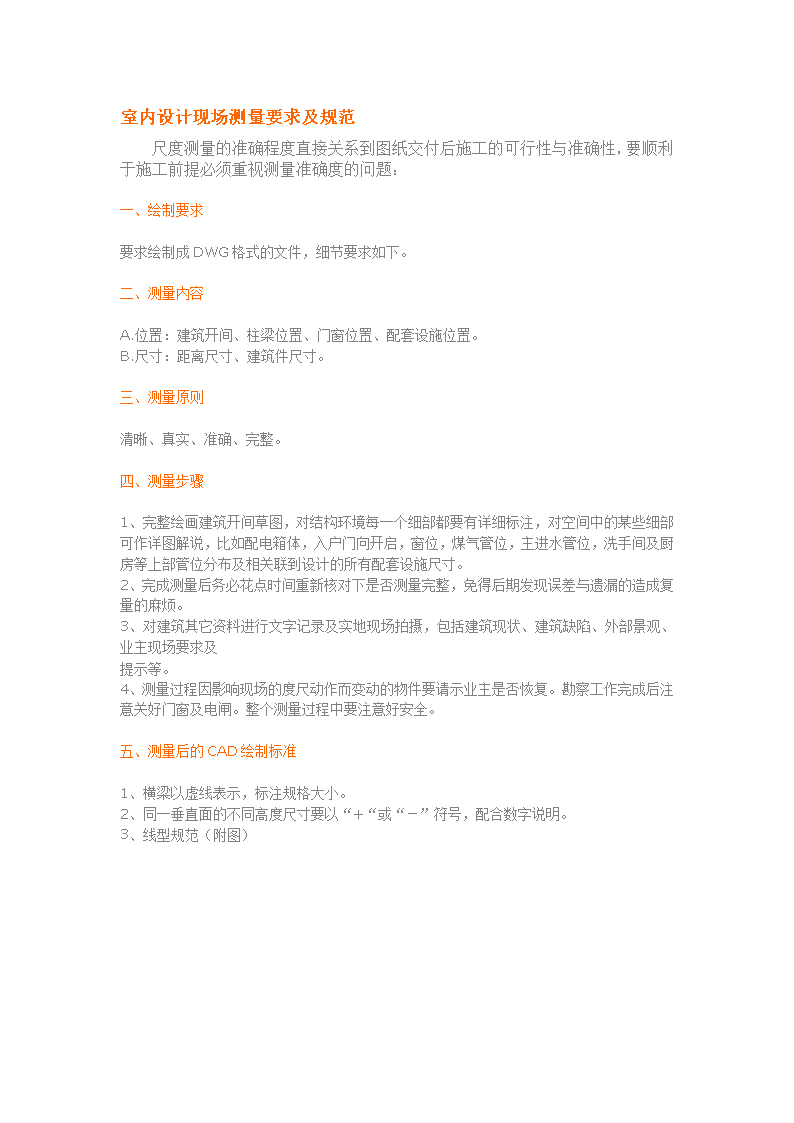

室内设计现场测量要求及规范尺度测量的准确程度直接关系到图纸交付后施工的可行性与准确性，要顺利于施工前提必须重视测量准确度的问题：一、绘制要求要求绘制成DWG格式的文件，细节要求如下。二、测量内容A.位置：建筑开间、柱梁位置、门窗位置、配套设施位置。B.尺寸：距离尺寸、建筑件尺寸。三、测量原则清晰、真实、准确、完整。四、测量步骤1、完整绘画建筑开间草图，对结构环境每一个细部都要有详细标注，对空间中的某些细部可作详图解说，比如配电箱体，入户门向开启，窗位，煤气管位，主进水管位，洗手间及厨房等上部管位分布及相关联到设计的所有配套设施尺寸。2、完成测量后务必花点时间重新核对下是否测量完整，免得后期发现误差与遗漏的造成复量的麻烦。3、对建筑其它资料进行文字记录及实地现场拍摄，包括建筑现状、建筑缺陷、外部景观、业主现场要求及提示等。4、测量过程因影响现场的度尺动作而变动的物件要请示业主是否恢复。勘察工作完成后注意关好门窗及电闸。整个测量过程中要注意好安全。五、测量后的CAD绘制标准1、横梁以虚线表示，标注规格大小。2、同一垂直面的不同高度尺寸要以“+“或“－”符号，配合数字说明。3、线型规范（附图）nA：2号线设0.35做墙体线表现B：3号线设0.15为文字及尺寸与箭头标注线C：4号线设0.05为窗户外线表现D：6号线设0.05为窗户内线表现E：7号线设0.18为其它绘图用线F：8号线设0.01为虚线的表现用4、标尺文字规范A：平面绘制尺寸文字标注，文字高度为100B：立面绘制尺寸文字标注，文字高度为50C：立面绘制文字说明标注，文字高度为80附图解参考：线型设置参上图勿参下图：n
