银川机场扩建旁站监理方案 15页

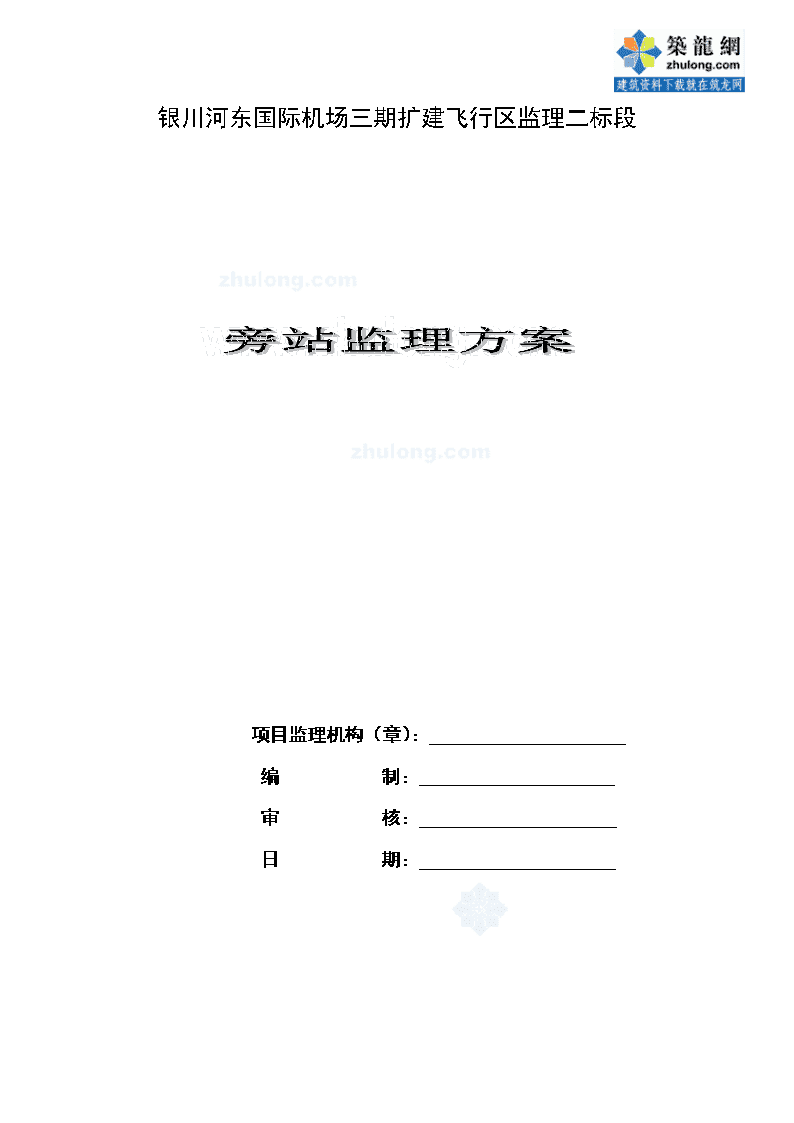

银川河东国际机场三期扩建飞行区监理二标段旁站监理方案项目监理机构（章）：　　　　　　　　编制：审核：　　　　　　　　　日期：　　　　　　　　　n旁站监理方案一、工程概况银川河东国际机场三期扩建工程将对飞行区跑道、平行滑行道、客货运站坪、助航灯光、通信导航及配套附属设施进行改扩建。本期改扩建完成后，飞行区等级指标由目前的4D提高到4E，以满足B747、B777、A340等大型航空器运行需要。本标段监理范围为新建客运站坪；新建北除冰坪；新建快速出口、旁通联络道；站坪消防、消防水池；旧站坪及联络道扩建工程；不停航施工各种临时设施；及飞行区内机场坐标P119+15以北范围内排水及附属工程等。根据本工程的特点和建设部关于旁站的监理的规定规定，结合本工程的特点，监理部特制定本项目《旁站监理方案》，对关键部位、关键工序的施工质量，关键工序实施现场跟班监督检查，并安排专人进行旁站，如实填写旁站记录，以确保工程质量，减少安全事故的发生。二、旁站监理的目的为保证关键部位、重要工序的施工质量得到有效监控，确保关键部位、重要工序的施工质量符合设计图纸和有关规范和规程的要求。三、旁站监理的规定1、本旁站监理方案适用于本工程。2、旁站监理由专业监理工程师组织，在旁站点施工前落实安排旁站人员，做好旁站方案的技术交底。3、旁站监理人员配备到位，人员职责分工清晰，对施工全过程实施监督管理。4、旁站监理应配备合格的检验、检测工具，测量手段科学合理，测量数据真实可信。5、旁站监理人员应认真履行职责，及时发现和处理旁站监理过程中出现的问题，如实准确的做好旁站记录。6、旁站监理人员实施旁站监理时，发现承包商有违反工程建设强制性条文的行为，有权责令承包商立即整改；发现其施工活动已经或者可能危及工程质量或人身、设备安全时，应当及时向专业监理工程师或总监理工程师汇报，由总监理工程师下达暂停施工的指令。n7、在旁站监理发现问题或总监理工程师下达暂停施工指令时，旁站监理人员应指令承包商积极采取应急措施，避免对工程质量或安全影响的扩大，协助承包商及时消除质量缺陷或安全隐患，争取尽早复工。8、旁站记录是监理单位对重要工序、关键部位实施监理活动的主要依据，旁站记录由旁站监理人员填写，承包商质检人员签字认可，凡需旁站的部位未实施旁站监理或无旁站记录的，专业监理工程师或总监理工程师不得在相应文件在签字。9、旁站记录项目监理部应统一保管，在工程竣工后移交公司档案部门归档备查。10、旁站记录不能代替隐蔽工程签证记录。11、监理旁站方案应当抄送建设单位和施工单位各一份，并上报质量监督站备案，施工单位应根据监理旁站方案，在需旁站监理的部位施工前24小时通知项目监理部。二、旁站监理的范围和内容旁站监理是指监理人员在工程施工阶段监理中，对与工程结构、使用功能有重大关系，事后难以检查和补救的关键部位、关键工序的施工质量实施全过程现场跟班监督活动。旁站监理是工程监理的重要手段之一，对于保证关键部位、关键工序的工程质量以及施工安全有重要的作用。因此，监理部在关键部位、关键工序及高危作业的关键工序施工过程中，将严格按照国家和地方对旁站的有关内容和要求，切实进行旁站监理工作。本工程需旁站监理的关键工序主要有砼排水沟及消防井、消防水池等构造物砼浇筑、水稳试验段施工、水泥砼道面从砼浇筑到砼振捣完成及补强钢筋网片放置、沥青混凝土道面从搅拌到碾压完成、消防管道试压；对此类工序实施现场跟班作业监督检查。旁站监理的内容有：施工准备情况、施工自然条件的符合性、施工操作过程、施工原材料检验、现场试验、突发事件的应急处理、施工记录检查、旁站监理记录等。三、旁站监理依据1)工程建设强制性标准、验收规范等文件；2)施工图纸；n1)施工承包合同；2)委托监理合同；3)经批准的施工组织设计、施工方案；4)招标文件以及投标文件；5)监理编制的旁站监理方案和监理细则等文件。四、旁站监理程序1、旁站监理方案经总监理工程师批准后抄送建设单位和施工承包商各1份，并抄送工程所在地的建设行政主主管或其委托的工程质量监督机构；2、  施工承包商根据监理单位制定的旁站监理方案，在需要实施旁站监理的关键部位、重要工序进行施工前24小时，应当书面通知项目监理部。3 、 项目监理部接收施工承包商关于旁站点施工的书面通知后，应安排相关旁站监理人员，并组织对其进行安全和技术交底；4 、 旁站监理人员按约定时间到达施工现场，检查确认旁站点的施工条件是否具备，具备条件后同意开始施工；5、  从旁站点施工开始至施工结束，旁站监理人员对整个施工过程进行全过程的监督管理；6  、对施工过程中出现的问题，旁站监理人员应立即提出整改要求并督促施工进行整改，整改完成后方可继续进行施工；7 、 对出现严重影响质量和安全的问题，旁站监理人员可先行提出停工要求，但需立即向总监理工程师汇报，经总监理工程师核准后签发停工令；8 、 旁站点施工暂停后，旁站监理人员应积极督促和协助施工单位做好应急措施；9 、 旁站点施工复工条件具备后，由施工单位提交复工报告，经监理人员符合同意后，总监理工程师签署复工通知后恢复施工；10 、 旁站点施工结束后，由旁站监理人员填写旁站记录，施工单位在旁站记录上进行会签。旁站监理工作流程详见图1所示：n图1旁站监理工作流程图n五、旁站监理的方法及措施1)在工程开始前，监理项目部应根据本工程的特点和详细设计要求，对各个关键部位、关键工序制定详细的旁站监理方案，确定旁站项目、旁站监控要点。2)监理人员熟悉施工图纸、检测方法和技术规范标准，为现场旁站监控做准备。3)审批施工单位的施工作业计划和施工方案。4)检查施工准备情况，包括：质检员、安全员到位情况、机械准备情况、材料准备情况和上一工序验收情况。只有在施工准备工作完全符合要求的时候才允许开工。5)检查天气情况，判断是否具备旁站部位要求作业的天气条件或根据天气情况要求施工单位采取相应的作业措施。如台风、暴雨天气不宜浇筑混凝土和吊装构件等。6)检查使用的材料是否符合要求，如有偏差应立即进行处理，禁止不合格的材料用在工程上。7)检查施工过程情况，施工方法、施工工艺及施工前施工单位制定的质量保证措施及安全方案的执行情况。如混凝土浇筑的分层厚度、浇筑顺序、施工缝的留置是否符合要求；雨季施工时的防雨措施是否切实可行；禁区施工时检查施工单位的地下管线保护方案落实情况。8)对施工中出现的偏差及时纠正，使施工操作符合要求，保证工程质量和施工安全。9)在施工中进行相应的检验和试验，按规定留取试件。10)如工程因意外情况发生停工，应记录停工原因及施工单位所采取的处理措施。11)将所发生的情况及现场检验结果详细记录在《旁站监理记录表》中，做到“记我所做”，以便事后跟踪、检查。12)总监理工程师或监理工程师应定期检查《旁站监理记录表》，总结关键部位、关键工序的施工经验。与施工单位一起制定措施防止再次发生系统偏差，并减少偶然偏差的出现。13)监理的主要控制要点详见下表。旁站监理控制要点及检查方法n旁站部位旁站工序旁站检查内容检查方法形成的文件水稳层试验段施工人员到位情况现场检查旁站记录施工机械到位情况现场检查施工天气情况现场查看材料是否经过检测，是否符合要求现场查看并查阅资料配合比是否符合要求搅拌站查看松浦厚度、摊铺宽度是否符合要求用尺量碾压遍数是否符合要求现场查看压实厚度是否符合要求用尺量平整度是否符合要求三米直尺检测高程是否符合要求水准仪检测水泥砼道面从砼浇筑到砼做面完成施工人员到位情况现场检查旁站记录施工机械到位情况现场检查施工天气情况现场查看材料是否经过检测，是否符合要求现场查看并查阅资料仓位是否洁净现场查看配合比是否符合要求搅拌站查看混凝土入仓塌落度、含气量是否符合要求现场随机检测摊铺工艺、松浦厚度是否符合要求现场查看振捣机行驶速度是否符合要求现场查看人工找平工艺是否符合要求现场查看模板是否跑模、是否有漏浆现场现场查看n行夯、滚筒提浆工艺是否符合要求现场查看提浆厚度是否符合要求现场检测木模、钢模做面遍数是否符合要求现场查看拉毛前是否进行分块测量现场查看拉毛时机是否符合要求现场查看拉毛是否顺直，是否有翻砂、倒毛、断毛现场现场查看补强钢筋网片放置网片钢筋型号、长度、间距是否符合要求用尺量旁站记录网片是否按照设计位置放置用尺量网片保护层厚度是否符合要求用尺量沥青砼从拌合至碾压完成施工人员到位情况现场查看旁站记录施工机械到位情况现场查看施工天气情况现场查看材料是否经过检测，是否符合要求现场查看摊铺区域是否洁净现场查看配合比是否符合要求搅拌站查看拌合温度是否符合要求搅拌站查看出场温度是否符合要求温度计检测到场温度、摊铺温度、碾压温度是否符合要求温度计检测摊铺速度、摊铺宽度、熨平板温度、松浦厚度是否符合要求现场检测压路机压实顺序、压实遍数、行驶速度是否符合要求现场查看接茬处理方式是否符合要求现场查看是否有漏压、粘轮现场现场查看平整度、高程、压实厚度是否符合要求现场检测排水工程排水沟砼浇筑施工人员、设备到位情况现场查看旁站记录现场临时用电、脚手架安全情况现场查看n配合比是否符合要求混凝土塌落度是否符合要求现场检测是否分层、对称浇筑，浇筑厚度是否符合要求现场查看是否有漏振、跑模、漏浆现场现场查看浇筑高程是否符合要求现场检测预埋件、预留孔是否按设计要求放置现场检测消防工程砼浇筑施工人员、设备到位情况旁站记录现场临时用电、脚手架安全情况配合比是否符合要求混凝土塌落度是否符合要求是否分层、对称浇筑，浇筑厚度是否符合要求是否有漏振、跑模、漏浆现场浇筑高程是否符合要求预埋件、预留孔是否按设计要求放置消防工程管道试压试压机具、人员到位情况旁站记录试压水源是否满足要求压力表是否校验，是否符合要求试压前是否进行排气，排气点是否符合要求，排气是否彻底试压管道是否做试压明显标识试压是否按分阶段打压，试压压力是否符合要求压力稳定时间是否符合要求、有无异常现象n六、旁站监理人员职责检查施工单位现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况。在现场跟班监督关键部位、关键工序的施工情况，检查施工单位执行施工方案以及工程建设强制性标准的情况。核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验。做好旁站监理记录和监理日志，保存旁站监理原始资料。旁站监理人员在实施旁站监理时发现质量问题，应要求施工单位立即整改，发现其施工活动已经或者可能危及工程安全和人身安全的，向总监理工程师汇报，并令施工单位立即停止施工。检查安全帽、安全带、绝缘鞋、绝缘手套及其它安全设施的使用情况。旁站监理人员应当认真履行职责对需要旁站监理的高危作业及关键工序在施工现场跟班监督，及时发现处理旁站监理过程中出现的安全问题，如实准确地做好旁站监理记录，凡旁站监理人员和施工企业安全员、质检员未在旁站记录上签字的，不得进行下一步工序施工。旁站监理人员实施旁站监理时，发现施工企业有违反禁区施工安全规定或安全措施不到位的有权责令施工单位立即整改，发现其活动已经或者可能危及航空安全的，应当及时向专业监理工程师或者总监理工程师报告对于需要旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师不得在相应文件上签字。七、《旁站监理记录表》填写说明与依据《旁站监理记录》是指监理人员在建筑工程施工阶段监理工作中，对关键部位、关键工序的施工质量，实施全过程现场跟班的监督活动所见证的有关情况的记录。1．填写要点(1)“旁站监理的部位或工序”栏填写具体旁站的部位或工序，要表述清楚。(2)“施工情况”栏指所旁站部位(工序)的施工作业内容、主要施工机械、n材料、人员和完成的工程数量等。(3)“监理情况”栏指旁站人员对施工作业情况的临督检查，本强制性条文、主控项目、一般项目的落实情况。(4)“发现问题”栏填写监理人员在旁站过程中所发现的各项问题。(5)“处理意见”栏填写针对监理人员所发现的问题提出的处理意见及整改措施等。(6)本表由旁站监理人员及承包单位现场专职质检员会签。2．相关要求(1)本工程的关键部位、关键丁序包括以下内容。1)在排水、消防工程方面，包括混凝土浇筑、管道试压、管道、闭水等。2)道面工程方面：道面钢筋网片放置隐蔽过程，混凝土浇筑，沥青混凝土搅拌、摊铺。(2)承包单位根据项目监理机构制定的旁站监理方案，在需要实施的关键部位、关键工序进行施工前24小时，书面通知项目监理机构。，(3)旁站监理的主要内容包括：1)承包单位现场质检人员到岗情况、特殊工种人员持证上岗以及施工机械、建筑材料准备情况。2)在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况。3)核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等。(4)凡旁站监理人员和承包单位现场质检人员未在旁站监理记录上签字的，不得进行下一道工序的施工。(5)凡上述第(1)项规定的关键部位、关键工序未实施旁站监理或没有旁站监理记录的，专业监理工程师或总监理工程师不得在相应文件上签字。。(6)对旁站时发现的问题可先口头通知承包单位改正，然后应及时签发《监理工程师通知单》(7)旁站监理人员应当认真履行职责．对需要实施旁站监理的关键部位、关键工序在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量问n题，如实准确地做好旁站监理记录。(8)旁站监理人员不得离开施工现场．应现场跟班检查。对于施工中的连续作业，应安排人员换班，不得中断现场监理。(9)旁站监理人员实施旁站监理时，发现施工企业有违反工程建设强制性标准行为的，有权责令施工企业立即整改；发现其施工活动已经或者可能危及工程质量的，应当及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急措施。(10)《旁站监理记录》是监理工程师或者总监理工程师依法行使有关签字权的重要依据。在工程竣工验收后，监理企业应当将旁站监理记录存档备查。n旁站监理记录表MJ□□工程名称旁站日期年月日星期旁站时气候旁站监理的部位或工序：旁站监理时间：施工情况：监理情况：发现问题：处理意见：备注：项目经理部（项目章）质检员（签字）：日期：年月日项目监理机构（项目章）旁站监理人员（签字）：日期：年月日n水泥混凝土生产检查记录表施工部位检查时间配合比号设计强度水灰比拌和时间含气量生产数量大石含水量小石含水量砂含水量减水量设计配合比水泥大石小石砂外加剂施工配合比机台配合比外观质量监理签名：日期：n沥青混合料生产旁站记录表施工区域施工层次生产起讫时间配合比号沥青混合料规格拌和温度拌和时间出厂温度生产数量配合比（%）油石比碎石石屑砂矿粉机台配合比（%）试验结果（%）试验结果评价（马氏、级配等）外观质量检查评价驻厂监理意见签名：车牌号：填表人：年月日
