长沙市曙光路旁站监理方案 16页

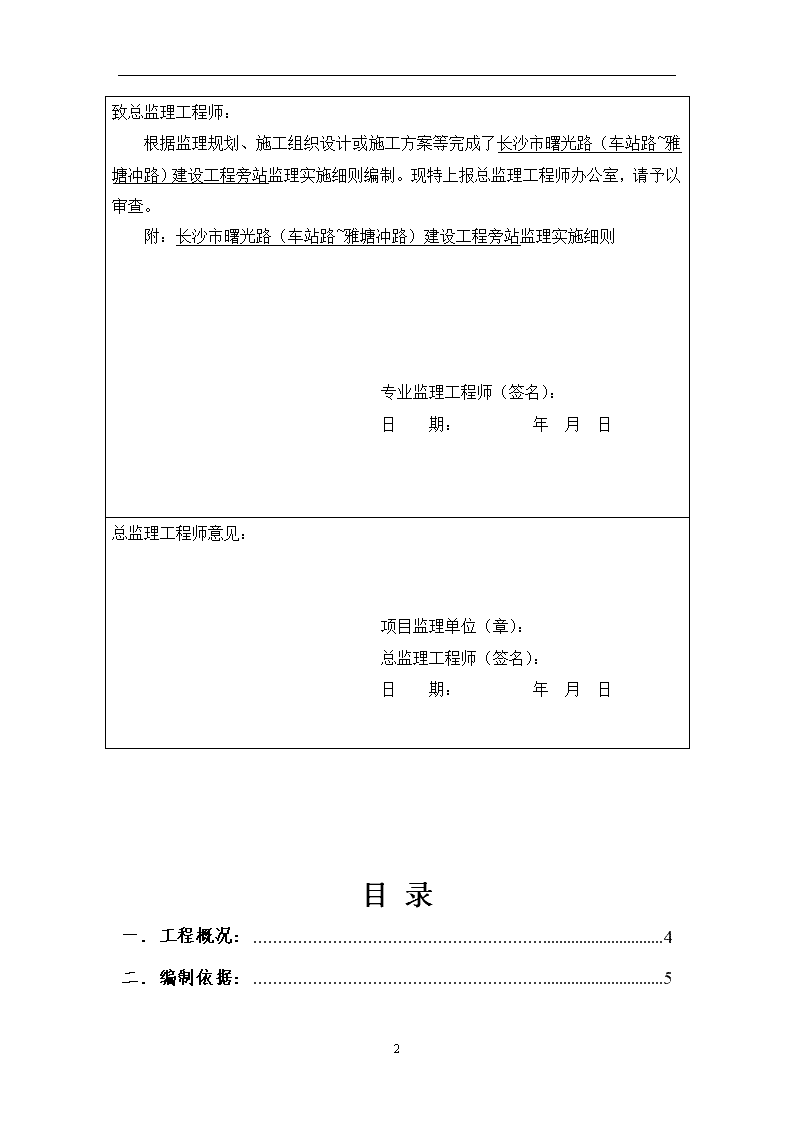

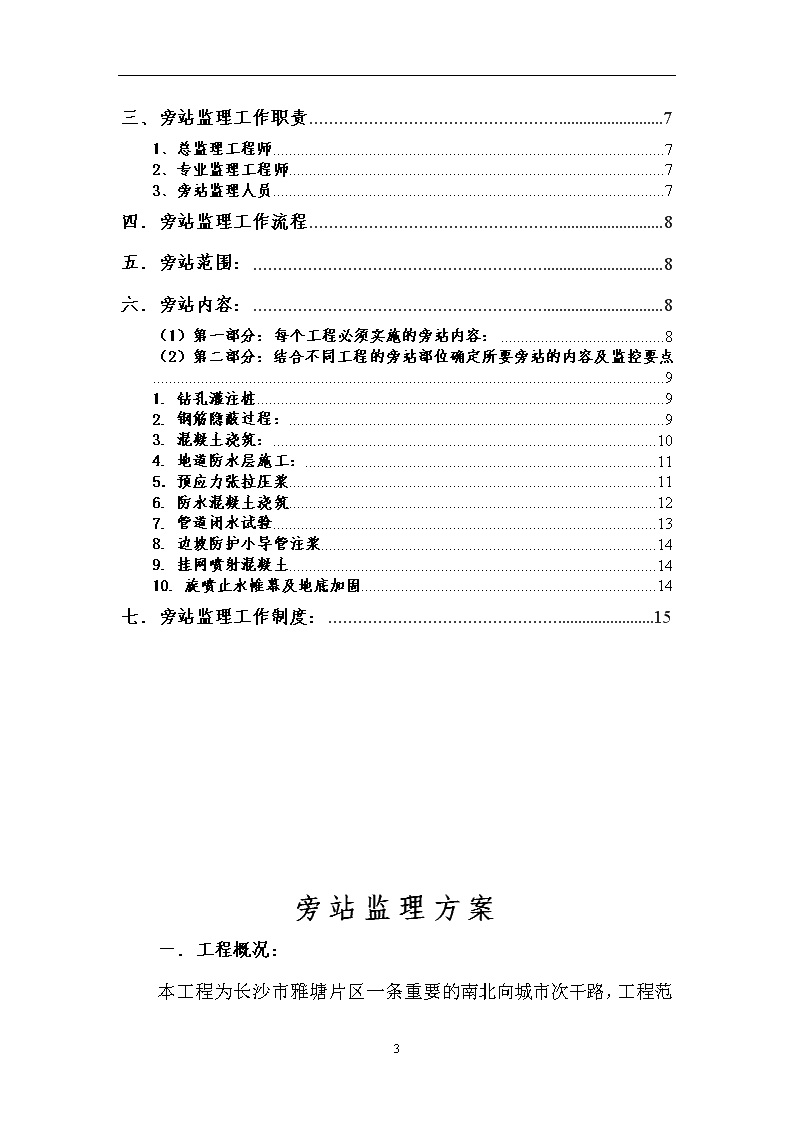

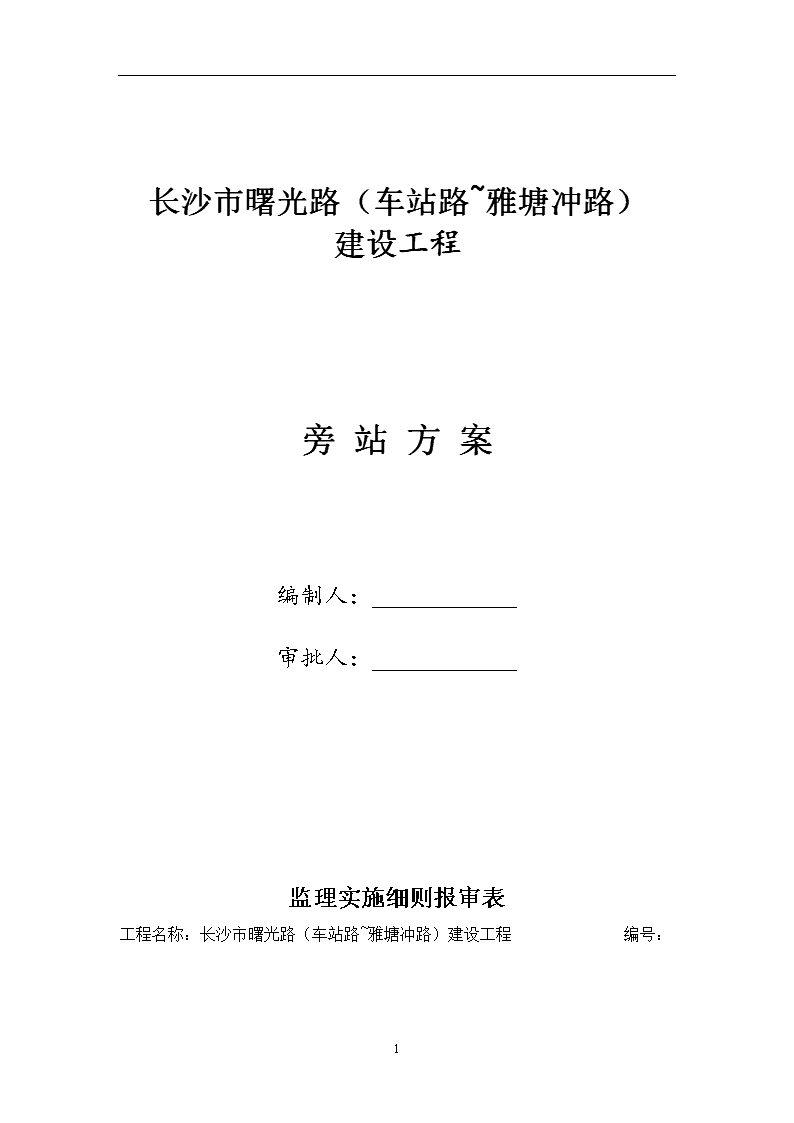

长沙市曙光路（车站路~雅塘冲路）建设工程旁站方案编制人：审批人：监理实施细则报审表工程名称：长沙市曙光路（车站路~雅塘冲路）建设工程编号：16n致总监理工程师：根据监理规划、施工组织设计或施工方案等完成了长沙市曙光路（车站路~雅塘冲路）建设工程旁站监理实施细则编制。现特上报总监理工程师办公室，请予以审查。附：长沙市曙光路（车站路~雅塘冲路）建设工程旁站监理实施细则专业监理工程师（签名）：日期：年月日总监理工程师意见：项目监理单位（章）：总监理工程师（签名）：日期：年月日目录一．工程概况：4二．编制依据：516n三、旁站监理工作职责71、总监理工程师72、专业监理工程师73、旁站监理人员7四．旁站监理工作流程8五．旁站范围：8六．旁站内容：8（1）第一部分：每个工程必须实施的旁站内容：8（2）第二部分：结合不同工程的旁站部位确定所要旁站的内容及监控要点91.钻孔灌注桩92.钢筋隐蔽过程：93.混凝土浇筑：104.地道防水层施工：115．预应力张拉压浆116.防水混凝土浇筑127.管道闭水试验138.边坡防护小导管注浆149.挂网喷射混凝土1410.旋喷止水帷幕及地底加固14七．旁站监理工作制度：15旁站监理方案一．工程概况：16n本工程为长沙市雅塘片区一条重要的南北向城市次干路，工程范围北起车站路，南至雅塘冲路，标准红线宽度30m-44.7m，设计速度为40km/h，全长约820m，曙光路与车站路平交后，采用双幅高架桥梁上跨京广铁路，主线下穿南二环后与雅塘冲路平交，主线西侧设辅道桥与南二环北辅道平交，仅供机动车北向西右转专用。曙光路以南设置辅道与南二环平交，采用右进右出管理，并设4处人非梯道与南二环北辅道两侧相连。本监理标段的起点桩号为K0+000,终点桩号为K0+819.422。曙光路跨线桥分为两幅（主线桥和辅道桥），跨越京广铁路后，主线桥下穿南二环，辅道桥与南二环平交。主线桥由北向南，于里程K0+87.150处与京广铁路上行线相交，交点处铁路里程为K1573+555.000。主线桥共两联：2×40m先简支后连续预应力混凝土小箱梁+8m钢筋混凝土板，起点里程：K0+34.8，终点里程K0+129.5，桥梁全长94.7m，桥台采用柱式墩；基础均为桩基础。辅道桥共一联：（40m+40m+25m）先简支后连续预应力混凝土小箱梁，起点里程K0+34.8，终点里程K0+148，桥梁全长113.2m，桥台采用柱式桥台和轻型U台，桥墩采用柱式墩；基础均为桩基础。16n地道结构起点里程K0+131，终点里程K0+314，全长183m，共分为PM01-PM09。其中K0+131-K0+147段、K0+234-K0+314段为敞开段；K0+147-K0+234段为暗埋段。地道断面形式为单箱四室。PM01采用放坡开挖结合灌注桩围护施工，PM02-PM04段采用放坡开挖、施工灌注桩、砼围檁等支护结构开挖至基坑底，PM05段施工围护，放坡开挖至围护桩顶，再开挖至坑底，施工主体结构。PM06-07段挡墙施工完成后，开挖至基坑底施工主体结构。PM08-09段挡墙施工完后，挖除表层杂填土间隔土回填至垫层标高，再施工主体。建设单位：长沙城投铁路站场迁建开发有限公司设计单位：成都西南交通大学设计研究院有限公司施工单位：中铁二十五局集团第三工程有限公司监理单位：湖南恒实项目管理有限公司二．编制依据：根据本工程的具体情况列出旁站实施、编制时涉及到的规范及规定；1.法律、法规：2.技术标准、规范、规程：2.1国家《工程建设标准强制性条文》2.2《建设工程监理规范》GB50319-20132.3根据工程具体情况任选以下一种或几种标准：A.CJJ1-2008“城镇道路工程施工与质量验收规范”B.CJJ2-2008“城市桥梁工程施工与质量验收规范”C.CJJ3-2008“市政排水管渠工程质量检验评定标准”3合同：建设工程监理合同、市政工程施工合同4设计文件：工程地质勘察资料、经批准的设计文件（包括设计确认的变更）5施工及监理文件：工程施工组织设计和监理规划、监理实施细则16n6一般常用的技术标准、规范、规程1.《给水排水构筑物工程施工及验收规范》GBJ1412.《给水排水管道工程施工及验收规范》GB50268-20083.《沥青路面施工及验收规范》GB500924.《公路桥涵施工技术规范》JGJ041-20115.《公路工程施工及验收规范》GBJ086.《城市道路工程施工及验收规范》GBJ087.《城市桥梁工程施工及验收规范》CJJ28.《给水排水管道工程施工及验收规范》GB50268-20089.《市政排水构筑物工程施工及验收规范》GB50141-200810.《市政地下工程施工及验收规程》DGB08-236-199912.《建筑市政降水工程技术规范》JGJ/T111-9813.《城市污水处理厂工程质量验收规范》GB50334-200214.《砼结构工程施工质量验收规范》GB50204-200215.《地下防水工程质量验收规范》GB50208-200216.《预应力砼用钢铰线》GB/T522417.《预应力筋用锚具、夹具和连接器》GB/T1437018.《钢筋焊接及验收规程》JGJ18-200319.其它行业。地方标准和企业标准（须结合工程项目具体化）三、旁站监理工作职责1、总监理工程师16n（1）负责组织编制旁站监理方案、制订旁站监理工作计划，并安排专人将旁站监理范围、旁站监理工作计划通报给施工项目部。（2）组织旁站监理交底工作。（3）协调处理施工过程中出现的质量问题及违章作业事件。（4）下达监理工程师通知单、局部暂停令。2、专业监理工程师（1）负责编制旁站部位或工作的监理实施细则。（2）负责向旁站监理人员进行监理交底。（3）经总监理工程师授权委托，协调处理施工过程中出现的质量问题及违章作业事件。3、旁站监理人员（1）核查施工项目部施工人员组织情况，包括管理人员及质检员是否在岗、特殊工种人员持证上岗情况等。（2）核查施工项目部材料、机具设备、作业条件等施工准备情况。（3）核查施工人员是否按施工方案要求进行施工，有无违反设计及规范标准的情况，有无质量隐患及违章作业情况。（4）发现为题及时通知施工单位管理人员，并要求进行整改；同事应及时将发现的问题报告给总监理工程师或专业监理工程师。（5）核对施工记录，并做好旁站监理记录、监理日志。四．旁站监理工作流程16n编制、审批监理细则制定旁站监理计划旁站监理交底旁站监理做旁站监理记录监理记录归档将旁站监理计划通告施工单位将旁站监理计划通告施工单位（1）通知施工单位，要求施工单位整改；（2）通知专业监理工程师或总监理工程师下达工程暂停令或同施工单位协商采取应急措施五．旁站范围：排水管道：安管(轴线)及闭水试验(检测指标)；桥梁：基础(轴线、标高、桩基、砼浇筑等)、下部结构(砼浇筑)、上部结构(砼浇筑、预应力张拉、压浆)等。地道结构：钻孔灌注桩围护、边坡喷射砼，旋喷桩地底加固，防水层施工、主体结构砼浇筑等六．旁站内容：（1）第一部分：每个工程必须实施的旁站内容：1.检查施工方法、施工质量是否符合设计文件、施工组织设计、施工技术标准（企业标准）的规定；2.检查工程所采用的材料是否有质保书、生产许可证、准用证或交易凭证，进场前是否复试合格；16n3.检查施工单位管理人员、质检人员、特殊工种人员是否持证上岗，人员数量是否满足工程需要，施工前及施工中是否到位和发挥作用；4.注意当时、当地的施工环境，特别是天气情况并提醒和督促施工方的应急措施是否到位；（2）第二部分：结合不同工程的旁站部位确定所要旁站的内容及监控要点1.钻孔灌注桩1.1检查钻机的钻头直径是否符合规范要求；1.2检查成孔时是否在孔口设置了护筒并符合要求；1.3随时测定护壁泥浆密度；1.4每钻进1-2米检查一次垂直度；1.5成孔后，测量检查孔深及沉渣厚度；（包括吊放钢筋笼后的两次清孔结束并检测）1.6钢筋笼制作应符合要求，焊接应牢固；吊放时应平稳下沉，顺利到达设计标高；1.7检查进场混凝土的配合比单及塌落度，浇筑过程中应计量单桩砼浇筑量并符合充盈系数要求；1.8督促施工单位做好混凝土强度试块的制作和养护工作，检查标养室是否符合规定。2.钢筋隐蔽过程：2.1检查钢筋下料、加工、焊接是否符合设计及规范要求；2.216n钢筋绑扎过程中，监理人员应到现场跟班检查，发现问题及时指出，令其整改。钢筋绑扎完毕经施工方自检合格后填报钢筋安装工程检验批质量验收记录表；2.3监理人员在检查验收时2.3.1应对照设计图纸检查绑扎钢筋的规格、数量、间距、长度、锚固长度、接头设置等是否符合设计及构造要求2.3.2纵(主)、横(次)梁(隔、板)相交节点箍筋加密区的箍筋及梁上有集中荷载作用处的附加吊筋或箍筋，不得漏放，具有双层配筋的板应按要求设置撑筋或拉钩。控制钢筋保护层的垫块强度、厚度、位置、数量应符合要求；2.3.3预埋件、预埋孔洞的位置应正确，固定牢固，孔洞周边钢筋加固应符合设计要求；2.3.4钢筋不得随意代用。如要代用，必须经设计单位同意，办理变更手续。专业监理工程师按此进行验收。3.混凝土浇筑：3.1选用的商品混凝土厂家必须经过现场考察合格方能选用；3.2进场的商品混凝土应检查混凝土配合比是否符合设计要求；为避免运输过程中时间和温度对混凝土和易性的影响，应监督施工方作好浇捣地点的坍落度测试；3.3混凝土浇筑顺序和方法事先应周密考虑，对大体积、大面积混凝土的浇筑、分层、分段要合理；层、段间的间隔时间要计划好，在前一层、段混凝土初凝前浇筑后一层、段的混凝土，振捣器要插到下一层；16n3.4对配筋及预埋件多的地方要认真检查，除振捣密实外，应避免碰动钢筋及预埋件；3.5督促施工单位做好混凝土强度试块（抗渗试块）的制作和养护工作，检查标养室是否符合规定，特别要根据事先确定的部位和数量留置同条件养护试块；若有拆模要求，监理应要求施工单位再加做一组或若干组拆模试块；3.6根据选用的混凝土配置特性，确定冬季及高温季节的混凝土入模温度。4.地道防水层施工：4.1检查防水材料质量是否符合设计及规范要求；4.2检查施工缝及变形缝防水的安装位置以及搭接形式及搭接长度；4.3检查防水卷材安装的施工工艺，检查防水卷材的搭接长度以及卷材安装过程中是否有破损的情况。5．预应力张拉压浆5.1后张法：5.1.1参照钢筋混凝土的技术要求，对构件的钢筋、模板质量进行检查验收；5.1.2检查锚具进场时其静载试验是否符合要求，材质、机加工尺寸及热处理硬度是否符合出厂检验报告中所要求的指标；5.1.3检查预埋孔道，包括孔道的固定情况、孔道的接头处理、孔道与灌浆管道和泌水管道接头处的处理等；16n5.1.4监理检查完毕后，同意施工单位浇筑混凝土并督促其认真进行养护；5.1.5当施工单位提出张拉申请时，监理工程师先审检混凝土是否达到设计和规范要求；梁体混凝土强度达到设计强度的85%后且混凝土龄期不小于7天才能张拉；张拉时应检查张拉设备是否经过鉴定符合规范要求；张拉时，应检查张拉钢绞线前的各项准备工作是否完备并督促施工单位按设计和规范要求严格控制预应力筋的张拉应力和内缩量并作好记录；实际伸长量与理论伸长量的误差应控制在6%以内。5.1.6灌浆前对孔道进行检查，现场应配备计量设备重点监控水泥浆的水灰比、注浆压力、浆液稠度和灌浆密实度并记录每孔注浆量。6.防水混凝土浇筑6.1根据地质勘察报告，判断地下水是否有侵蚀性介质，从而审查选用的水泥、外加剂是否合适，强度、抗渗等级经试配检测并应达到设计要求；6.2复查定位轴线、标高、模板、钢筋工程的施工质量，其验收标准参考GB50204-2002；6.3检查穿墙管件、预埋件的数量、位置、标高，预埋件应清除铁锈和焊渣，埋件应焊止水环并固定牢固；6.4孔洞周边应按要求设置加强钢筋；应采取措施防止孔洞下边混凝土浇筑不密实；6.516n基础底版应连续浇筑，不得留施工缝；壁板的水平施工缝应按设计和施工规范的规定部位设置并进行处理，即在浇筑混凝土前清除浮渣、凿毛，冲洗干净保持湿润，先铺同标号的水泥砂浆，再浇筑混凝土；6.6检查混凝土的振捣情况，混凝土振捣是否密实直接影响防水功能，对振捣点的布置、振捣时间、上下层振动棒的插入深度应重点检查。6.7督促施工单位做好混凝土强度试块、抗渗试块的制作和养护工作，检查标养室是否符合规定。7.管道闭水试验7.1检查试验频率是否够，一般污水管道必须逐节检测，雨水管道在粉砂地面也应每4节抽磅1节；7.2检查方法是否对，如直径≤Φ800㎜的管道采用磅筒闭水，大于1000㎜的管道采用检查井闭水；7.3按试验步骤旁站：7.3.1闭水前，接缝水泥砂浆及混凝土应达到设计强度要求，并在管道内预先充满水24小时以上。7.3.2正式闭水时，应仔细检查每个接缝和沟管，检查其渗漏情况，作好记录。7.3.3必须按要求的水头高度先加水试磅20分钟，待水位稳定后才进行正式闭水，计算30分钟内水位下降的平均值。7.3.4污水管道与压力管道必须根据设计水头压力要求闭水。7.3.516n若闭水不合格，应根据接缝及沟管的渗漏情况进行修补重新闭水，直至合格为止。8.边坡防护小导管注浆8.1检查小导管钻孔角度及钻孔深度。8.2检查钢花管的材料是否符合及规范要求；检查钢花管制作是否符合设计及规范要求。8.3检查注浆料的水灰比以及水泥浆的稠度，控制注浆压力以及记录没跟孔的注浆量。9.挂网喷射混凝土9.1检查钢筋网是否固定以及钢筋网的搭接是否符合设计及规范要求；9.2检查喷射混凝土的强度等级以及混凝土的质量是否符合设计及规范要求；9.3喷射方法是否符合设计及规范要求，在喷射过程中，喷射应分层分段进行，分层应先喷40mm，然后挂网，在复喷40mm；同一分段内喷射顺序自下而上，喷头月受喷面应保持距离，距离宜为0.6~1m。10.旋喷止水帷幕及地底加固10.1检查旋喷桩的成孔直径、孔桩桩位、以及钻孔深度，孔桩之间的搭接长度；10.2检查浆液的配合比是否符合设计及规范要求，检查注浆压力，应按旋喷桩的施工工艺，提升注浆管，由下而上喷射注浆；10.3在高压喷射注浆过程中出现压力骤然下降、上升或冒浆等异常情况时，应查明产生的原因并及时采取措施。注浆完毕后应迅速拔出注浆管。16n七．旁站监理工作制度：（1）旁站监理人员应认真熟悉设计文件、规范标准及相关的监理细则；（2）严格执行旁站监理工作计划，不得迟到、早退或中途离岗；（3）认真履行旁站监理工作职责；（4）旁站监理记录应真实、准确；（5）对于需要旁站监理的关键部位或工序施工，凡没有实施旁站监理的或有监理但没有监理记录的，监理工程师或总监理工程师不得在相应的文件上签字；（6）旁站监理记录应妥善保管，并归档备查。旁站记录工程名称：编号：16n旁站的关键部位、关键工序施工单位旁站开始时间年月日时分旁站结束时间年月日时分旁站的关键部位、关键工序施工情况：（包括施工单位质检人员到岗情况、特殊工种人员持证情况以及施工机械、材料准备关键部位、关键工序的施工是否按（专项）施工方案工程建议强制性标准执行等情况）（施工情况应记录所旁站部位的施工作业内容、主要施工机械、材料、人员和完成的工程数量等内容及监理人员检查旁站部位施工质量的情况）发现的问题及处理情况：（旁站人员对所发现问题的处理）注：本表一式一份，项目监理机构留存。16
