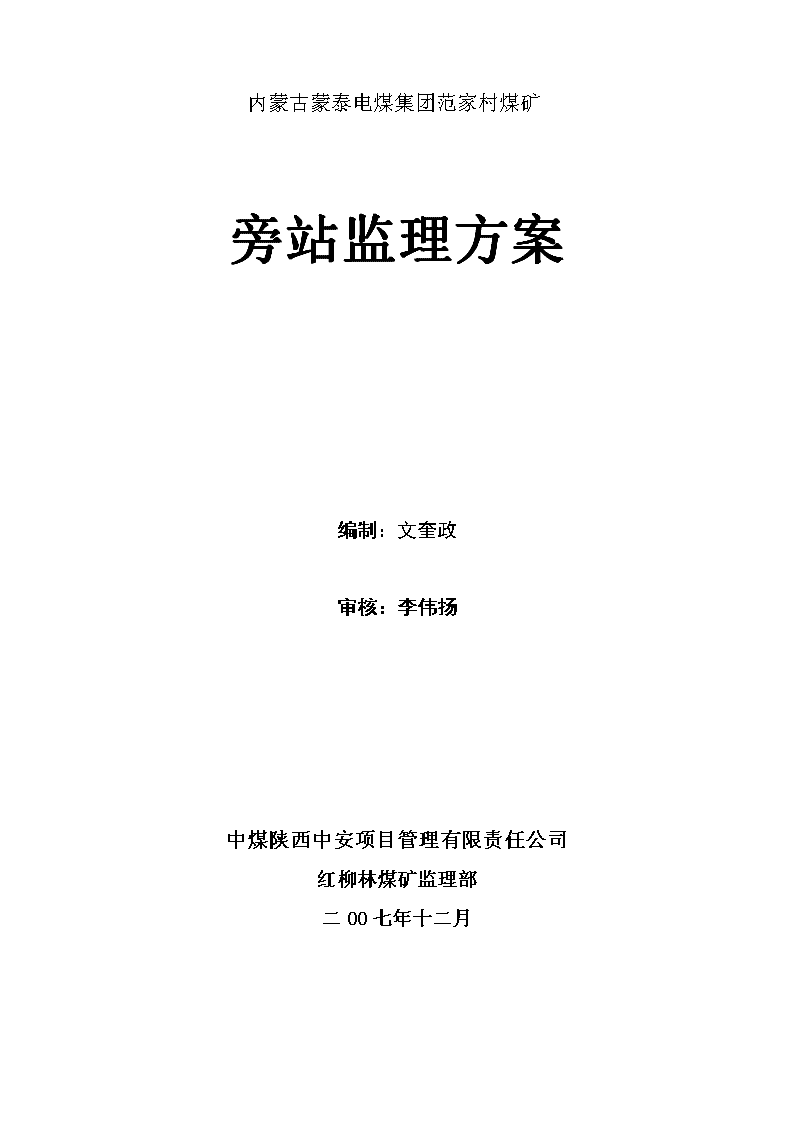

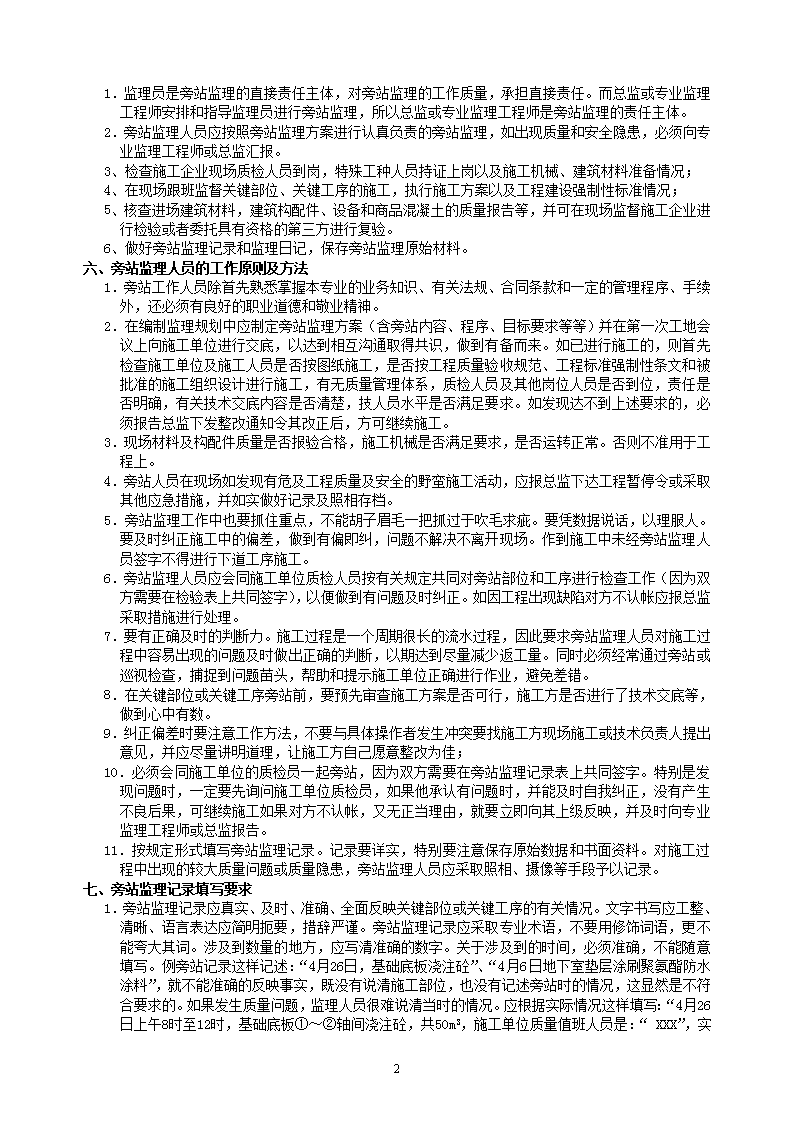

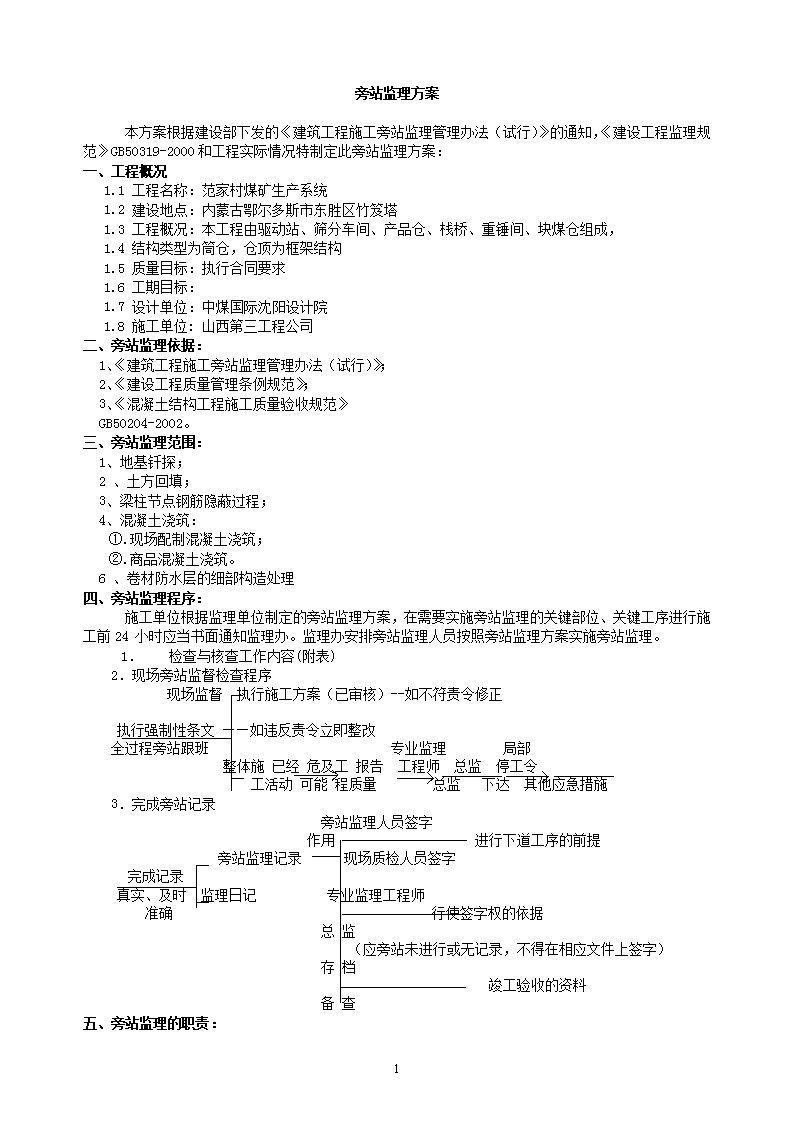

内蒙古蒙泰电煤集团范家村煤矿旁站监理方案编制：文奎政审核：李伟扬中煤陕西中安项目管理有限责任公司红柳林煤矿监理部二00七年十二月6n旁站监理方案本方案根据建设部下发的《建筑工程施工旁站监理管理办法（试行）》的通知，《建设工程监理规范》GB50319-2000和工程实际情况特制定此旁站监理方案：一、工程概况1.1工程名称：范家村煤矿生产系统1.2建设地点：内蒙古鄂尔多斯市东胜区竹笈塔1.3工程概况：本工程由驱动站、筛分车间、产品仓、栈桥、重锤间、块煤仓组成，1.4结构类型为筒仓，仓顶为框架结构1.5质量目标：执行合同要求1.6工期目标：1.7设计单位：中煤国际沈阳设计院1.8施工单位:山西第三工程公司二、旁站监理依据：1、《建筑工程施工旁站监理管理办法（试行）》；2、《建设工程质量管理条例规范》；3、《混凝土结构工程施工质量验收规范》GB50204-2002。三、旁站监理范围：1、地基钎探；2、土方回填；3、梁柱节点钢筋隐蔽过程；4、混凝土浇筑：①.现场配制混凝土浇筑；②.商品混凝土浇筑。6、卷材防水层的细部构造处理四、旁站监理程序：施工单位根据监理单位制定的旁站监理方案，在需要实施旁站监理的关键部位、关键工序进行施工前24小时应当书面通知监理办。监理办安排旁站监理人员按照旁站监理方案实施旁站监理。1．检查与核查工作内容(附表)2．现场旁站监督检查程序现场监督执行施工方案（已审核）--如不符责令修正执行强制性条文——如违反责令立即整改全过程旁站跟班专业监理局部整体施已经危及工报告工程师总监停工令工活动可能程质量总监下达其他应急措施3．完成旁站记录旁站监理人员签字作用进行下道工序的前提旁站监理记录现场质检人员签字完成记录真实、及时监理日记专业监理工程师准确行使签字权的依据总监（应旁站未进行或无记录，不得在相应文件上签字）存档竣工验收的资料备查五、旁站监理的职责：6n1．监理员是旁站监理的直接责任主体，对旁站监理的工作质量，承担直接责任。而总监或专业监理工程师安排和指导监理员进行旁站监理，所以总监或专业监理工程师是旁站监理的责任主体。2．旁站监理人员应按照旁站监理方案进行认真负责的旁站监理，如出现质量和安全隐患，必须向专业监理工程师或总监汇报。3、检查施工企业现场质检人员到岗，特殊工种人员持证上岗以及施工机械、建筑材料准备情况；4、在现场跟班监督关键部位、关键工序的施工，执行施工方案以及工程建设强制性标准情况；5、核查进场建筑材料，建筑构配件、设备和商品混凝土的质量报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验。6、做好旁站监理记录和监理日记，保存旁站监理原始材料。六、旁站监理人员的工作原则及方法1．旁站工作人员除首先熟悉掌握本专业的业务知识、有关法规、合同条款和一定的管理程序、手续外，还必须有良好的职业道德和敬业精神。2．在编制监理规划中应制定旁站监理方案（含旁站内容、程序、目标要求等等）并在第一次工地会议上向施工单位进行交底，以达到相互沟通取得共识，做到有备而来。如已进行施工的，则首先检查施工单位及施工人员是否按图纸施工，是否按工程质量验收规范、工程标准强制性条文和被批准的施工组织设计进行施工，有无质量管理体系，质检人员及其他岗位人员是否到位，责任是否明确，有关技术交底内容是否清楚，技人员水平是否满足要求。如发现达不到上述要求的，必须报告总监下发整改通知令其改正后，方可继续施工。3．现场材料及构配件质量是否报验合格，施工机械是否满足要求，是否运转正常。否则不准用于工程上。4．旁站人员在现场如发现有危及工程质量及安全的野蛮施工活动，应报总监下达工程暂停令或采取其他应急措施，并如实做好记录及照相存档。5．旁站监理工作中也要抓住重点，不能胡子眉毛一把抓过于吹毛求疵。要凭数据说话，以理服人。要及时纠正施工中的偏差，做到有偏即纠，问题不解决不离开现场。作到施工中未经旁站监理人员签字不得进行下道工序施工。6．旁站监理人员应会同施工单位质检人员按有关规定共同对旁站部位和工序进行检查工作（因为双方需要在检验表上共同签字），以便做到有问题及时纠正。如因工程出现缺陷对方不认帐应报总监采取措施进行处理。7．要有正确及时的判断力。施工过程是一个周期很长的流水过程，因此要求旁站监理人员对施工过程中容易出现的问题及时做出正确的判断，以期达到尽量减少返工量。同时必须经常通过旁站或巡视检查，捕捉到问题苗头，帮助和提示施工单位正确进行作业，避免差错。8．在关键部位或关键工序旁站前，要预先审查施工方案是否可行，施工方是否进行了技术交底等，做到心中有数。9．纠正偏差时要注意工作方法，不要与具体操作者发生冲突要找施工方现场施工或技术负责人提出意见，并应尽量讲明道理，让施工方自己愿意整改为佳；10．必须会同施工单位的质检员一起旁站，因为双方需要在旁站监理记录表上共同签字。特别是发现问题时，一定要先询问施工单位质检员，如果他承认有问题时，并能及时自我纠正，没有产生不良后果，可继续施工如果对方不认帐，又无正当理由，就要立即向其上级反映，并及时向专业监理工程师或总监报告。11．按规定形式填写旁站监理记录。记录要详实，特别要注意保存原始数据和书面资料。对施工过程中出现的较大质量问题或质量隐患，旁站监理人员应采取照相、摄像等手段予以记录。七、旁站监理记录填写要求1．旁站监理记录应真实、及时、准确、全面反映关键部位或关键工序的有关情况。文字书写应工整、清晰、语言表达应简明扼要，措辞严谨。旁站监理记录应采取专业术语，不要用修饰词语，更不能夸大其词。涉及到数量的地方，应写清准确的数字。关于涉及到的时间，必须准确，不能随意填写。例旁站记录这样记述：“4月26日，基础底板浇注砼”、“4月6日地下室垫层涂刷聚氨酯防水涂料”，就不能准确的反映事实，既没有说清施工部位，也没有记述旁站时的情况，这显然是不符合要求的。如果发生质量问题，监理人员很难说清当时的情况。应根据实际情况这样填写：“4月26日上午8时至12时，基础底板①～②轴间浇注砼，共50m3，施工单位质量值班人员是：“XXX”6n，实验值班人员是：“XXX”。2．基本情况：包括天气情况、现场施工人员情况、施工起止时间、施工部位、完成的工作量等。（1）天气情况包括：阴、晴、雨、雪和温度变化（最高气温、最低气温）、风力。准确的天气情况，可以使监理人员判断旁站部位是否具备作业的天气条件或根据天气情况要求施工单位采取相应的作业措施，如：a.防水卷材SBS改性沥青油毡严禁在雨天、雪天和5级等以上条件下施工，温度低于00C时也不宜施工；若施工遇雨，应做好已铺卷材周边的保护工作；b.电渣压力焊或闪光对焊在雨、雪天不宜进行施焊，必须施焊时应采取有效的遮蔽措施，焊后未冷却的接头，应避免碰到冰雪、水；c.浇注砼遇雨时，应及时对已浇注的砼进行覆盖等。如果施工过程中发生天气的骤然变化，这些情况也应真实记录下来，如施工遇雨、风力加大。（2）旁站监理人员应真实记录与旁站有关的建设单位人员，施工单位的技术、管理人员和旁站监理人员和姓名，必要时可填写开始时间和结束时间。（3）施工起止时间应记录施工开始和结束时间。（4）施工部位应写清所在部位的轴线、标高，灌注桩的顺序号等。（5）完成的工程量应记录准确、真实的数值，以便为造价控制提供依据。2．施工情况包括关键部位或关键工序的施工过程情况、实验与检验情况、设备、材料的使用情况、质量、安全保证体系运行情况等。（1）关键部位或关键工序的施工过程情况主要记述施工方法、施工工艺及施工前施工单位制定的质量保证措施的执行情况（根据已审批的施工单位的施工组织设计、施工技术方案及工程建设强制性标准等）。如浇灌砼的施工组织措施,是否按施工组织设计中拟订的方案进行组织施工,现浇板钢筋的保护程度及钢筋保护层的垫设是否符合设计要求;砼的配合比是否与砼的配合比设计一致,且是否严格按配合比进行配制砼等;属于商品混凝土的,必须在施工交货现场进行塌落度检测和制作标养、同条件砼试块等;钢筋的制作、绑扎是否按照规范规定的要求进行的,满足设计要求与否;室内外回填土及灰土垫层施工时的虚铺厚度、比例、碾压等;装修材料是否与设计一致等。（2）实验与检验情况主要记述旁站监理过程中所做的实验与检验情况,如人工挖孔灌注桩砼塌落度的测定、砼试块的取样、砼原料的计量、钢筋焊接件的取样、土方回填的压实度等。（3）机械设备使用情况主要记述施工时使用的主要设备名称、规格、数量,与施工单位报验并经监理工程师审批的设备是否一致,施工机械设备运转是否正常,用电安全是否符合临时用电的要求,工人操作的程序是否符合安全操作规程等。（4）材料使用情况主要记录关键部位或关键工序的使用的主要材料名称、型号、厂家、实用数量及其与施工报验并经监理工程师审批的材料是否一致,如砼旁站记录“材料使用情况”应写清水泥生产厂家、强度、等级、出厂编号、使用数量进厂时是否进行复试;若采取外加剂,还应写清外加剂名称、生产厂家、掺量;地下室防水工程旁站记录“材料使用情况”应写清防水材料的名称、生产厂家、规格、使用数量、出厂编号,若是防水卷材还要写清使用的胶粘剂名称、厂家。（5）质量保证体系运行情况主要记述旁站监理过程中施工单位质量保证体系的管理人员是否到位,是否按事前的要求对关键部位或关键工序进行检查,是否对不符合操作要求的施工人员进行督促,是否对出现的问题进行纠正。（6）若因意外情况发生停工,应写清停工原因及施工单位所做的处理。3．监理工作情况旁站监理过程中监理人员发出指令,施工单位提出的问题及监理人员的回复,施工单位的执行情况及各方指示(包括建设单位、总监工程师或专业工程师对旁站监理人员的指示)都要清楚、认真的记录在旁站记录中。4．旁站监理过程中需要填写表格的内容及规定在旁站监理过程中,发生的工作内容除了填写<<站监理记录>>(如实填写B-8)之外,还应填写相应的表格,对已经进行的工作进行统计.具体如下:<<砼试块制作记录表>>(ZA03-SGJL-007)、<<钢筋接头实验记录>>(ZA03-SGJL-005)的见证取样记录、灌注桩检查记录等。5．旁站监理记录的整理、保存（1）旁站记录作为旁站监理工作的真实记载,应与<<监理日记6n>>有所区别,因此,除了在监理日记中有所记载外,还应单独记录,以便日后查阅。（2）监理人员的旁站监理记录由专业监理工程师或总监监理工程师通过对旁站记录的审阅,可以从中掌握关键部位或关键工序的有关情况,针对出现的问题,分析原因,制定措施,保证关键部位或关键工序的质量,同时这也是监理工作的责任要求。（3）监理人员应对旁站记录进行定期整理并报建设单位审阅。一份好的旁站记录不仅可以使建设单位掌握工程动态,更重要的是使建设单位了解监理工作,了解监理单位的意见,及时改进监理工作,提高服务质量。八、旁站监理内容：(一)、地基钎探1、检查施工方案2、监督检查钎探点布置，钎探方法，以及钎探资料的整理。(二)土方回填1、土方回填前应清除基底垃圾、树根等杂物，抽除坑穴积水验收基底标高。如在松软土上填方，应在基底压实后进行。2、土料及掺合料的质量应符合设计要求和《建筑地基基础工程施工质量验收规范》(GH50202-2002)之规定，对于由两种或两种以上材料组成的回填材料其配合比应符合设计要求，且应搅拌均匀。3、回填施工中应检查排水措施、每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土的性质、设计要求、压实系数及所用机具等现场确定，如无试验依据时，应符合GB50202-2002之规定。4、土料的含水量应事先确定，如无试验依据时，应符合有关规范规定。含水量过大，应采取翻松、凉晒、掺入干土或其它吸水性材料等措施，如土料过干可预先洒水湿润。5、回填土的压实系数应符合设计要求，如未做规定，应符合有关规定。6、压实机具应根据工程实际情况及回填土料情况选用。7、回填土应尽量采用同类土填筑，当采用不同土料填筑时，应透水性大的置于透水性小的土料之下，不得混杂使用。8、填土应从最低处开始，由下向上整个宽度分层铺填碾压或夯实。9、在地形起伏处，应做好接茬，修筑1:2阶梯形边坡，高50cm，宽100cm，分段填筑时每层接缝处应做成1:1.5的斜坡，碾压重叠0.5—1.0m上下层错缝距离不应小于1m，接缝部位不得在基础、墙角、柱墩等重要部位。10、人工打夯的一夯压半夯，夯夯接茬，行行相连，两遍纵横交叉，分层夯打。夯实基槽及地坪时，行夯路线应由四边开始，然后夯向中间，基坑(槽)回填应在相对两侧或四周同时进行回填与夯实。11、对有密实度要求的填方，在夯实或压实后，要对每层回填土质量进行抽样检查，取样的方法、数量必须符合规范要求。12、对回填后须做地基强度或承载力检验的，其结果必须符合设计要求，检验数量必须符合GB50202-2002的要求。（三）梁柱节点钢筋隐蔽工程1、所有钢筋必须有出厂合格证、检验报告及复试报告且应符合以下规定：(1)所用钢筋应按国家标准《钢筋混凝土用热轧带肋钢筋》GBl499等的规定抽取试件作力学性能试验，其质量必须符合有关规定，钢筋应平直，无损伤，表面不得有裂纹、油污颗粒状或片状老锈。(2)对有抗震要求的框架结构，其纵向受力的钢筋的强度应满足设计要求;当设计无具体要求时，对一、二级抗震等级、检验所得的强度实测值应符合下列规定：①.钢筋的抗拉强度实测值与屈服强度实测值比不应小于1；②.钢筋的屈服强度实测值与强度标准值不应大于1.3。2、钢筋的品种、规格、数量、级别必须符合设计要求。3、钢筋的连接方式、接头位置、接头数量、接头面积等必须符合设计及规范要求。6n4、预留孔、预埋件、预埋管线的规格、数量、位置必须符合设计要求。5、钢筋的弯钩、弯起、间距、保护层厚度、构造筋的设置必须符合设计及《混凝土结构工程施工质量验收规范》(GB50202-2002)的要求。6、钢筋的品种、级别，规范有变更时，应有设计变更文件。7、所有焊件或接头要全数检验，焊件还要按规定的数量试验。8、模板所有使用前应清理干净，涂刷隔离剂时，不得污染钢筋和砼接茬处。9、模板及其支架应有足够的承载力及刚度、稳定性能，可靠地承受浇筑砼的重量、侧压力及施工荷载。10、模板安装应符合下列要求：（1)模板接缝不应漏浆，砼浇筑前木模板应浇水湿润，但模板内不应有积水。(2)模板内的杂物应清除干净。(3)不得采用影响砼结构性能或妨碍装饰工程隔离剂。(4)对清水砼及装饰砼工程，应使用能达到设计效果的模板。11、模板安装的允许偏差应符合GB50202—2002的规定。（四）砼浇筑1、检验水泥的出厂合格证、检验报告及复试报告，且应符合下列规定：(1)水泥符合现行国际标准《硅酸盐水泥、普通硅酸盐水泥》GBl75的规定。(2)水泥出厂超过3个月或对其有怀疑时应复试，并按复试结果使用。(3)钢筋砼结构、预应力砼结构中严禁使用含氯化物的水泥。2、砼中使用的外加剂的质量及应用技术应符合现行国际标准《混凝土外加剂》GB8076、《砼外加剂应用技术规范》GB50119有关环境保护的规定。预应力砼结构中，严禁使用含氯化物的外加剂。钢筋砼结构中当使用含氯化物外加剂时，其含量应符合现行国际标准《砼质量控制标准》／CB50164的规定。3、砼中掺用的矿物掺合料的质量应符合现行国际标准《用于水泥和混凝土的粉煤灰》GBl596等规定。矿物掺合料的掺量应通过试验确定。4、普通砼用的粗、细骨料的质量应符合《普通砼用碎石或卵石质量标准及检验方法》JGJ53、《普通砼用砂质量标准及检验方法》JGJ52的规定。5、拌制砼宜用饮用水，当采用其它水源时，水质应符合钢筋现行标准《混凝土拌合用水标准》JGJ63的规定。6、砼施工前应出具配合比，浇筑过程中要随时检查其配比水灰比、坍落度和司磅记录。7、砼试件的留置数量应符合GB50204-2002的规定。8、砼应在其初凝前浇筑完毕，且浇筑过程中不得有离析现象。9、施工缝的留置按设计要求及技术施工方案确定，施工缝的处理按规范规定执行。10、砼的冬期施工应符合国家现行标准《建筑工程冬期施工规程》JGJl04及施工技术方案的规定。11、砼浇筑过程中应设专人看护钢筋。12、砼的拌制时间、振捣、浇筑分层厚度应符合规范规定。13、商品混凝土浇筑：a.检查商品混凝土质量证明文件其强度等级是否与设计相符；b.严格控制商品混凝土的塌落度；c.检查施工单位的振捣机械性能数量是否满足要求；d.按规定振捣达到混凝土的密实；e.检查施工单位的项目负责人及质检员是否到位。f.其它事项同上（五）卷材防水层的细部构造处理1、用于细部构造处理的防水卷材的“三证”齐全，施工单位有防水施工资质，施工人员有上岗证。2、细部构造处理的卷材铺贴不得空鼓，辗压粘结牢固。6n3、天沟、檐口、檐沟、泛水和立面卷材收头的端部应裁齐，塞入预留凹槽内，用金属压条钉压固定，最大钉距不大于900mm，并用密封材料嵌填封平。4、天沟、檐口、檐沟、泛水、水落口、变形缝和伸出屋面管道的防水构造，必须符合设计要求和GB50207-2002的规定。5、卷材防水层在天沟、檐沟与屋面交接处，泛水、阴阳角等部位，应增加卷材附加层。6、天沟、檐沟的防水构造应符合下列条件：(1)附加层宜空铺，宽度不小于200mm。(2)卷材防水层应有沟底翻上至沟外檐顶部，卷材收头应用水泥钉固定，并用密封材料封严。(3)在天沟、檐沟与细石砼防水层的交接处，应留凹槽并用密封材料封严。7、檐口的防水构造应符合下列要求：(1)铺贴檐口800mm范围内的卷材应采用满粘法。(2)卷材收头应压入凹槽，采用金属压条钉压，并用密封材料封口。(3)檐口下端应抹出鹰嘴和水槽。8、女儿墙泛水的防水构造应符合下列要求：(1)铺贴泛水的卷材应采取满粘法。(2)砖墙上的卷材收头可直接压在女儿墙压顶上，压顶应做防水处理也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm，凹槽上部的墙体应做防水处理。(3)混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。9、水落口的防水构造应符合下列要求：(1)水落口的标高就设置在沟底的最低处。(2)防水层贴入水标内不应小于50mm．(3)水落口周围直径500mm范围内的坡度不应小于5％，并采用防水涂料或密封材料涂封，其厚度不应小于20mm．(4)水落口标高与基层接触下应留宽20mm、深20mm凹槽，并嵌填密封材料。10、变形缝的防水构造应符合下列要求：(1)变形缝的泛水高度不应小于250mm。(2)防水层应铺贴到变形缝两侧砌体的上部。(3)变形缝内应填充聚乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。(4)变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填。11、伸出屋面管道的防水构造应符合下列要求：(1)管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。(2)管道周围与找平层或细石混凝土防水层之间，应预留20mm×20mm的凹槽，并用密封材料嵌填严密。(3)管道根部四周应增设附加层，宽度和高度均不小于30mm。(4)管道上的防水层收头处应用金属箍紧固，并用密封材料封严。中煤陕西中安项目管理有限责任公司二○○七年十二月6
