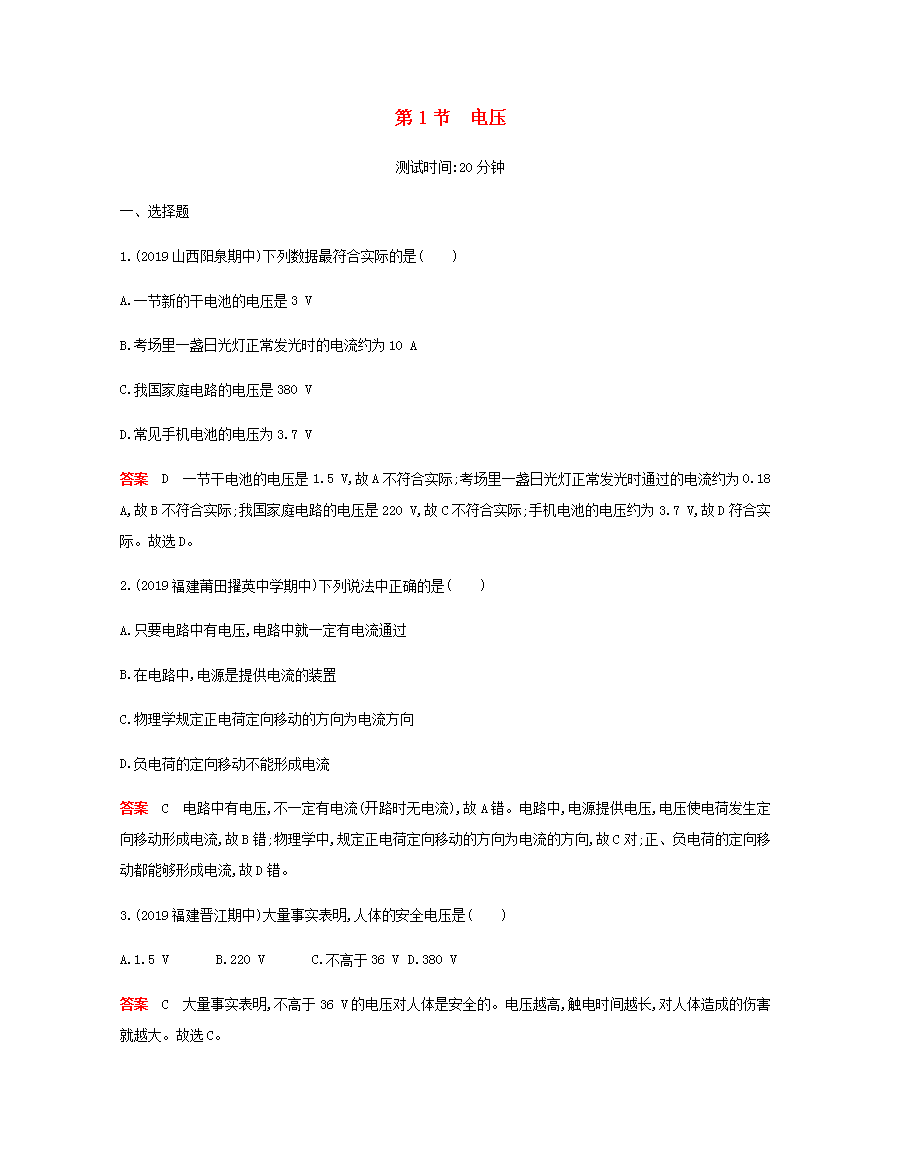

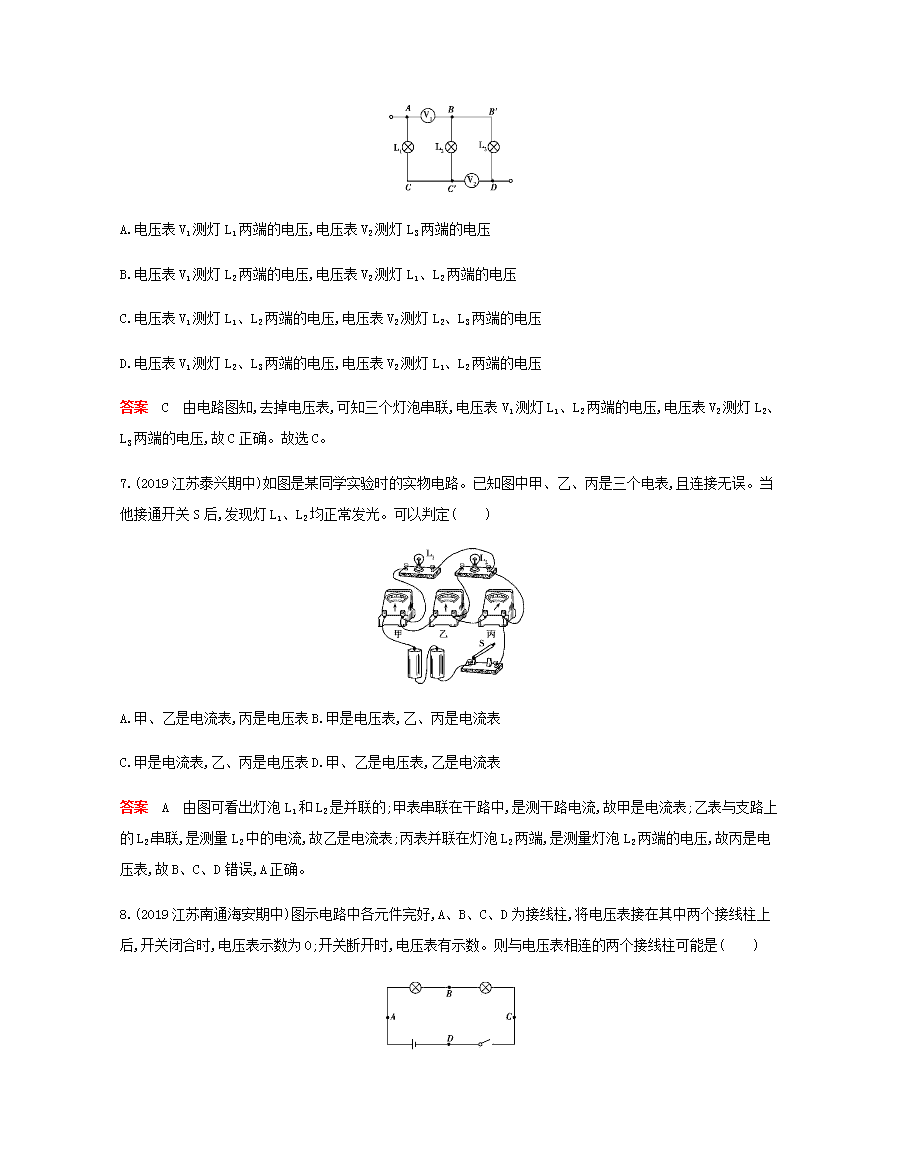

第1节　电压测试时间:20分钟一、选择题1.(2019山西阳泉期中)下列数据最符合实际的是(　　)A.一节新的干电池的电压是3VB.考场里一盏日光灯正常发光时的电流约为10AC.我国家庭电路的电压是380VD.常见手机电池的电压为3.7V答案　D　一节干电池的电压是1.5V,故A不符合实际;考场里一盏日光灯正常发光时通过的电流约为0.18A,故B不符合实际;我国家庭电路的电压是220V,故C不符合实际;手机电池的电压约为3.7V,故D符合实际。故选D。2.(2019福建莆田擢英中学期中)下列说法中正确的是(　　)A.只要电路中有电压,电路中就一定有电流通过B.在电路中,电源是提供电流的装置C.物理学规定正电荷定向移动的方向为电流方向D.负电荷的定向移动不能形成电流答案　C　电路中有电压,不一定有电流(开路时无电流),故A错。电路中,电源提供电压,电压使电荷发生定向移动形成电流,故B错;物理学中,规定正电荷定向移动的方向为电流的方向,故C对;正、负电荷的定向移动都能够形成电流,故D错。3.(2019福建晋江期中)大量事实表明,人体的安全电压是(　　)A.1.5VB.220VC.不高于36VD.380V答案　C　大量事实表明,不高于36V的电压对人体是安全的。电压越高,触电时间越长,对人体造成的伤害就越大。故选C。n4.(2019吉林长春绿园期中)图中开关闭合后发生的现象是(　　)A.灯不亮,电流表烧坏B.灯不亮,电压表有示数C.灯不亮,电流表指针有明显偏转D.灯亮,电流表、电压表都有示数答案　B　可认为电压表电阻无限大,连入电路时电压表相当于开路,电路中电流很小,所以灯不亮,电流表的示数几乎为零,灯泡不发光;但电压表两接线柱通过灯丝和导线接在了电源的两极上,测量电源电压,有示数,故B说法正确。5.(2019河北石家庄月考)在番茄上相隔一定距离分别插入铜片和锌片,即为番茄电池。将锌片(图左边)、铜片(图右边)与电压表相连,如图所示,下列说法正确的是(　　)A.锌电极是番茄电池的正极B.此番茄电池的电压为5伏C.番茄电池与电压表构成通路后,电路中有电流D.将电压表直接接在该番茄电池上,会损坏电压表答案　C　根据图示可知,电压表正向偏转,与电压表正接线柱相连的为铜片,因此铜电极为正极,故A错误;图中选择的是0~3V量程,分度值为0.1V,则其示数为0.8V,故B错误;电压是产生电流的原因,因此番茄电池与电压表构成通路后,电路中有电流,故C正确;电压表可以直接接在电源的两极上测电源电压,因此,将电压表直接接在该番茄电池上,不会损坏电压表,故D错误。6.(2019河南开封金明中学月考)如图所示是某电路的一部分,则电压表V1、V2分别测的是哪部分电路两端的电压(　　)nA.电压表V1测灯L1两端的电压,电压表V2测灯L3两端的电压B.电压表V1测灯L2两端的电压,电压表V2测灯L1、L2两端的电压C.电压表V1测灯L1、L2两端的电压,电压表V2测灯L2、L3两端的电压D.电压表V1测灯L2、L3两端的电压,电压表V2测灯L1、L2两端的电压答案　C　由电路图知,去掉电压表,可知三个灯泡串联,电压表V1测灯L1、L2两端的电压,电压表V2测灯L2、L3两端的电压,故C正确。故选C。7.(2019江苏泰兴期中)如图是某同学实验时的实物电路。已知图中甲、乙、丙是三个电表,且连接无误。当他接通开关S后,发现灯L1、L2均正常发光。可以判定(　　)A.甲、乙是电流表,丙是电压表B.甲是电压表,乙、丙是电流表C.甲是电流表,乙、丙是电压表D.甲、乙是电压表,乙是电流表答案　A　由图可看出灯泡L1和L2是并联的;甲表串联在干路中,是测干路电流,故甲是电流表;乙表与支路上的L2串联,是测量L2中的电流,故乙是电流表;丙表并联在灯泡L2两端,是测量灯泡L2两端的电压,故丙是电压表,故B、C、D错误,A正确。8.(2019江苏南通海安期中)图示电路中各元件完好,A、B、C、D为接线柱,将电压表接在其中两个接线柱上后,开关闭合时,电压表示数为0;开关断开时,电压表有示数。则与电压表相连的两个接线柱可能是(　　)nA.A和BB.C和DC.A和DD.B和C答案　B　图示电路中各元件完好,电压表有示数说明电压表与电源的两端相连;电压表示数为0,说明电压表与电源的两端不相连,或电压表被短路;将电压表接在A和B之间,开关闭合时,电压表测灯泡两端的电压,电压表有示数;开关断开时,整个电路断路,电压表示数为0,故A不符合题意;将电压表接在C和D之间,开关闭合时,电压表被短路,示数为0;开关断开时,电压表与电源两端相连,电压表有示数,故B符合题意;将电压表接在A和D之间,电压表直接与电源两端相连,开关断开或闭合时,电压表都有示数,故C不符合题意;将电压表接在B和C之间,开关闭合时,电压表测灯泡两端的电压,电压表有示数;开关断开时,整个电路断路,电压表没有示数,故D不符合题意。9.(2019山东临沂八中期中)如图所示电路中,闭合开关S,灯泡发光,电路正常。若将电压表与电流表交换位置,电路可能出现的情况是(　　)A.电流表不会损坏、电压表被烧毁B.电压表有示数,电流表无示数C.灯泡正常发光D.电流表有示数,电压表无示数答案　B　由图可知,电压表并联在灯泡的两端,测灯泡两端电压,电流表测电路中电流;当两表互换后,则电压表串联在电路中,因其内阻过大,电路中电流很小,故电流表示数接近为零,灯泡不亮;而此时相当于电压表测电源电压,则电压表有示数。A、C、D错误,B正确。10.(2019四川南充阆中期中)电压表只用来测量灯泡L2的电压,下列正确的是(　　)n答案　C　要求电压表只用来测量灯泡L2两端的电压,则电压表应只与L2并联,且电流从电压表的正接线柱流入,从负接线柱流出。A中电压表与灯L1串联后再与灯L2并联,A不符合题意;B中两灯泡串联,电压表测灯L1两端的电压,B不符合题意;C中两灯泡串联,电压表只与L2并联,且电压表的正、负接线柱连接正确,则电压表只测量灯泡L2两端的电压,故C符合题意;D中两灯泡并联,因并联电路中各支路两端的电压相等,所以电压表测量L1、L2两端电压及电源电压,D不符合题意。二、填空题11.(2019江西南昌二十八中教育集团期中)一节新干电池的电压为　　　V,我国家庭电路的电压为　　　V,200mA=　　　A。 答案　1.5　220　0.2解析　一节新干电池的电压是1.5V;我国家用电器的额定电压一般是220V,与之配套的家庭电路的电压也是220V;因为1mA=10-3A,所以200mA=200×10-3A=0.2A。12.(2019甘肃白银靖远静安中学期中)读出如图所示的甲、乙两表的示数:甲表示数　　　;乙表示数　　　。 答案　0.3A　9V解析　如图甲所示,该电流表所选的量程是0~0.6A,每一小格是0.02A,根据指针的位置可知,电流表示数是0.3A。如图乙是电压表,所选的量程是0~15V,每一小格是0.5V,根据指针的位置可知,电压表示数是9V。13.(2019湖南常德芷兰实验学校期中)如图,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知:铜片是盐水电池的　　　极,盐水电池的电压为　　　V。 答案　正　0.6n解析　根据图示可知,锌片与电压表的负接线柱相连,铜片与电压表的正接线柱相连,因此铜片为盐水电池的正极;电压表的量程为0~3V,分度值为0.1V,示数为0.6V。14.(2019河北唐山路南期中)电压表的表盘及指针如图所示,电压表的示数为　　　V;若接“0~3V”的量程,电压表的示数为　　　V。用电压表测量一节新干电池的电压,电压表的示数为　　　V。 答案　6.5　1.3　1.5解析　由图可知,电压表选择的量程为0~15V,分度值是0.5V,指针所指的位置是6.5V;若接“0~3V”的量程,分度值是0.1V,电压表的示数为1.3V;因一节新干电池的电压为1.5V,则用电压表测量一节新干电池的电压,电压表的示数为1.5V。三、作图与实验探究题15.(2019福建泉州永春二中期中)在图所示电路的圆圈里填上适当的电表符号,使灯泡L1和L2并联。答案　电路图如图所示解析　要使灯L1与L2并联,由图知,右边的圈串联在干路中,故右边的圈内是电流表;若左边的圈内也是电流表,则电路发生短路,故左边的圈内是电压表,此时电流表测干路中电流,电压表测电源电压或两灯两端电压。16.(2018山东临沂临沭青云中学期中)小玉在做电路探究实验时遇到一个问题,实验室给定的电压表和电流表很旧,表盘上电压表的标志“V”、电流表的标志“A”均看不清,为了知道两只电表的种类,小玉设计了如n下实验:将两只电表分别与灯泡串联和并联连入电路中,如图甲、乙所示。当闭合开关S时,发现与电表A串联在一起的小灯泡没有亮,但电表指针有偏转;与电表B并联的小灯泡也没有亮,发现电表的指针偏转很大。甲乙(1)在实验操作中,应及时将　　　　(填“甲”或“乙”)电路中的开关断开; (2)可以断定电表A是　　　　表,电表B是　　　　表; (3)此实验还说明　　　　表对电路中电流的阻碍大,　　　　表对电路中电流的阻碍小。 答案　(1)乙　(2)电压　电流　(3)电压　电流解析　当闭合开关S时,发现与电表A串联在一起的小灯泡没有亮,但电表指针有偏转,说明电表A的电阻很大,电流很小,若电表A是电流表,则灯泡会发光,所以电表A是电压表,它测的是电源电压,所以电表指针有偏转。若电表B是电压表,正好与灯泡并联,灯会发光;但此时小灯泡也没有亮,发现电表的指针偏转很大,说明电表B是电流表,将灯泡短路,电路中电流很大会损坏电表B或电源,所以在实验操作中,应及时将乙电路中的开关断开。此实验还说明电压表对电路中电流的阻碍大,电流表对电路中电流的阻碍小。
