2019高中物理第六章传感器综合测评（三）（含解析）新人教版 9页

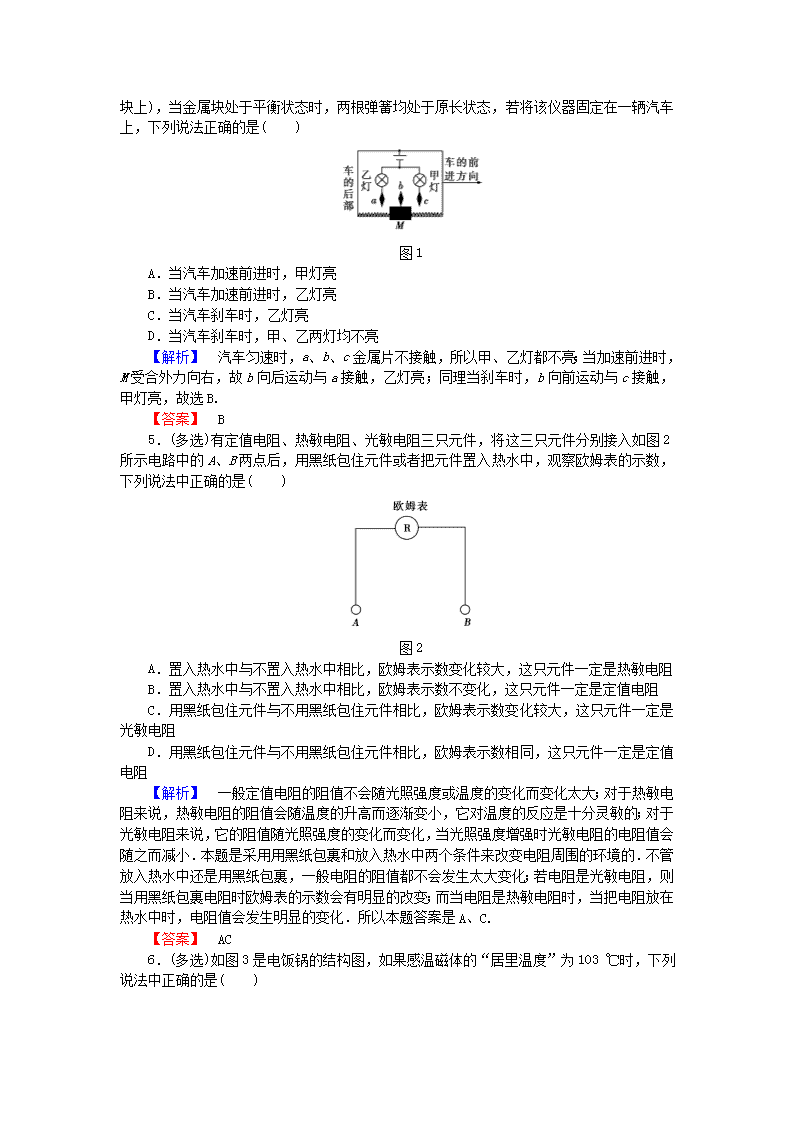

综合测评(三)命题报告知识点简单中等较难传感器及其工作原理1、2、59、10传感器的应用3、4、6、78、1115、16实验：传感器的应用12、13、14时间：60分钟　满分：100分一、选择题(本大题共10小题，每小题5分，共50分．在每小题给出的四个选项中，有的只有一个选项符合题目要求，有的有多个选项符合题目要求，全部选对的得5分．选不全的得3分，有选错或不答的不得分)1．(多选)(2014·如皋高二检测)下列说法正确的是(　　)A．热敏电阻是把热量这个热学量转为电阻这个电学量B．金属热电阻的化学稳定性好，但灵敏度差C．电熨斗中的双金属片是温度传感器D．霍尔元件是能够把磁学量磁感应强度转换为电压的传感元件【解析】　热敏电阻是把温度这个热学量转换为电阻这个电学量，A错误，B、C、D正确．【答案】　BCD2．(多选)当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，正确的是(　　)A．电视机对无线遥控信号的接收主要是采用了光电传感器B．电子体温计主要是采用了温度传感器C．电脑所用的光电鼠标主要是采用声波传感器D．电子秤主要是采用了力电传感器【解析】　电视机对无线遥控信号的接收采用了红外线传感器，电脑所用的光电鼠标主要采用了光传感器，所以A、C项错误．【答案】　BD3．2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．在下列有关其他电阻应用的说法中错误的是(　　)A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用【解析】　本题考查了基本物理知识．热敏电阻可应用于温度测控装置中，A说法正确；光敏电阻是将光信号转换为电信号的传感器，B说法正确；电阻丝中通过电流时会产生热效应，可应用于电热设备中，C说法正确；电阻对直流和交流均起到阻碍的作用，D说法错误．【答案】　D4．某仪器内部电路如图1所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片间隙很小(bn固定在金属块上)，当金属块处于平衡状态时，两根弹簧均处于原长状态，若将该仪器固定在一辆汽车上，下列说法正确的是(　　)图1A．当汽车加速前进时，甲灯亮B．当汽车加速前进时，乙灯亮C．当汽车刹车时，乙灯亮D．当汽车刹车时，甲、乙两灯均不亮【解析】　汽车匀速时，a、b、c金属片不接触，所以甲、乙灯都不亮；当加速前进时，M受合外力向右，故b向后运动与a接触，乙灯亮；同理当刹车时，b向前运动与c接触，甲灯亮，故选B.【答案】　B5．(多选)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图2所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是(　　)图2A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻【解析】　一般定值电阻的阻值不会随光照强度或温度的变化而变化太大；对于热敏电阻来说，热敏电阻的阻值会随温度的升高而逐渐变小，它对温度的反应是十分灵敏的；对于光敏电阻来说，它的阻值随光照强度的变化而变化，当光照强度增强时光敏电阻的电阻值会随之而减小．本题是采用用黑纸包裹和放入热水中两个条件来改变电阻周围的环境的．不管放入热水中还是用黑纸包裹，一般电阻的阻值都不会发生太大变化；若电阻是光敏电阻，则当用黑纸包裹电阻时欧姆表的示数会有明显的改变；而当电阻是热敏电阻时，当把电阻放在热水中时，电阻值会发生明显的变化．所以本题答案是A、C.【答案】　AC6．(多选)如图3是电饭锅的结构图，如果感温磁体的“居里温度”为103℃时，下列说法中正确的是(　　)n图3A．常温下感温磁体具有较强的磁性B．当温度超过103℃时，感温磁体的磁性较强C．饭熟后，水分被大米吸收，锅底的温度会超过103℃，这时开关按钮会跳起D．常压下只要锅内有水，锅内的温度就不可能达到103℃，开关按钮就不会自动跳起【解析】　感温磁体在常温下磁性较强，当温度超过“居里温度”时会突然失去磁性，A项正确，B项错误；只要锅底的温度超过103℃，感温磁体就失去磁性，开关按钮会跳起，但常压下烧水，不会超过103℃.所以水开后开关按钮不会自动跳起，要想自动跳起，只有水被烧干后，C项、D项正确．【答案】　ACD7．(2014·上饶四校联考)如图4是电熨斗的结构图，下列说法不正确的是(　　)图4A．双金属片上层金属的膨胀系数小于下层金属B．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．双金属片温度传感器的作用是控制电路的通断【解析】　由电路可知：温度过高时，双金属片发生弯曲使上下触点分离，因此双金属片上层金属的膨胀系数应大于下层金属，A错、B对；需要较高温度熨烫时，要调节调温旋钮，双金属片虽发生弯曲也不使触点分离，应使升降螺丝下移并推动弹性铜片下移，C对；利用双金属片热胀冷缩是控制电路的通断，D对．【答案】　A8．在家用电热灭蚊器中，电热部分主要元件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率ρ随温度t的变化关系如图5所示，由于这种特性，PTC元件具有发热、保温双重功能．对此，以下判断正确的是(　　)n图5①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t1不变④当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的某一值不变A．①③　　B．②③　　C．②④　　D．①④【解析】　当电热灭蚊器温度由0升到t1的过程中，电阻器的电阻率ρ随温度升高而减小，其电阻R随之减小，由于加在灭蚊器上的电压U保持不变，由P＝知灭蚊器的热功率P逐渐增大，当t＝t1时，P＝P1达到最大．当温度由t1升高到t2的过程中，ρ增大，R增大，P减小；而温度越高，其与外界环境温度的差别也就越大，高于环境温度的电热灭蚊器的散热功率P′也就越大；因此在这之间的某一温度t3会有P＝P3＝P′，电热功率等于散热功率，即达到保温．当t＜t3，P＞P′，使温度自动升高到t3；当t>t3，P
