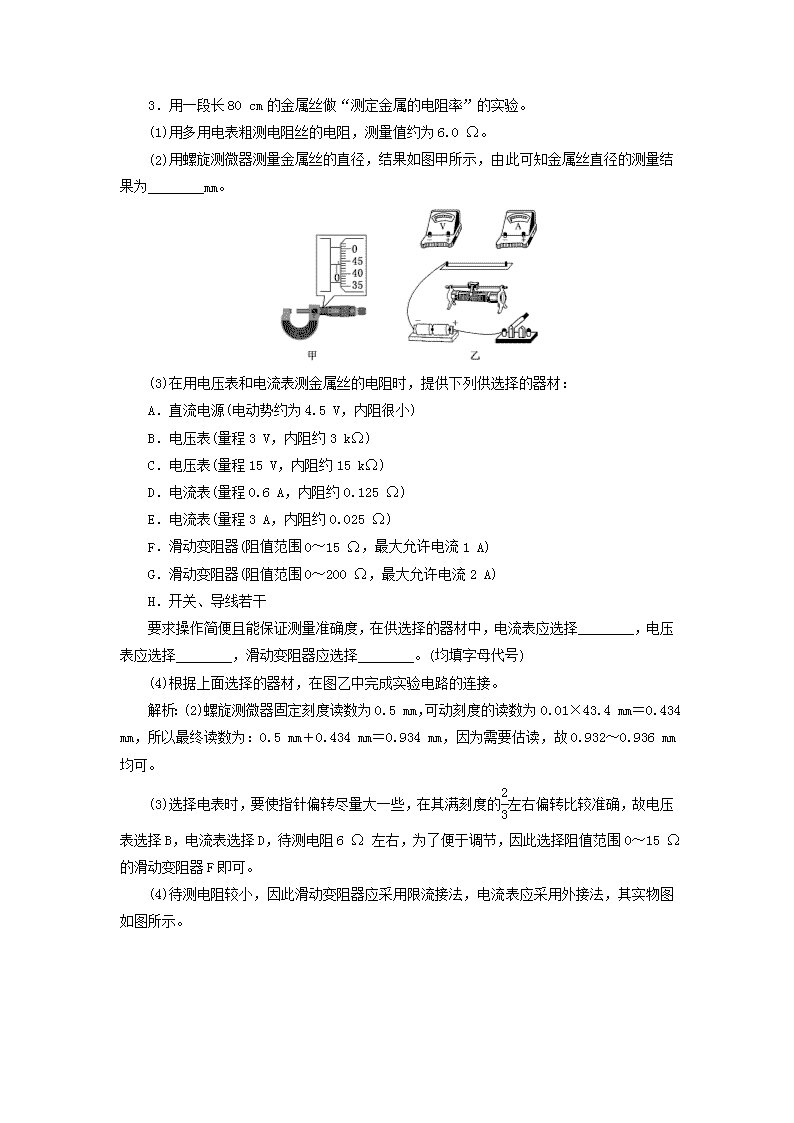

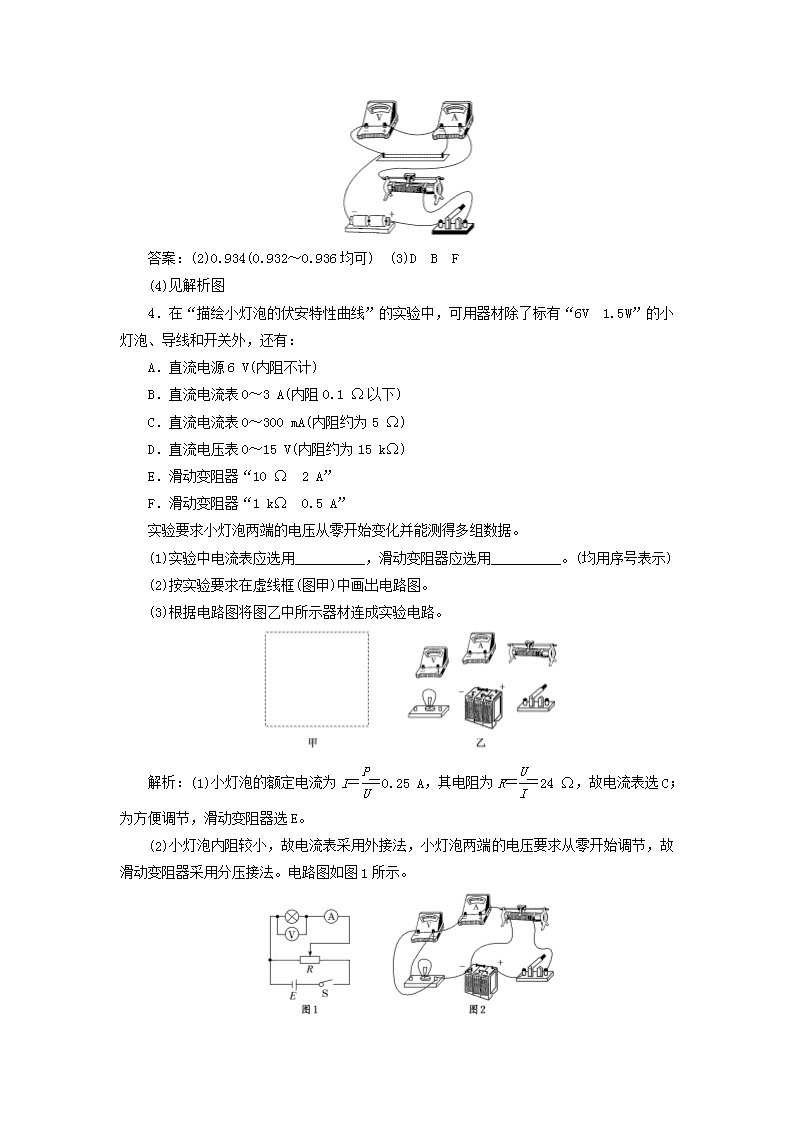

课时检测(四十九)电学实验基本能力集释(实验增分课)1．使用螺旋测微器测量两根金属丝的直径，示数如图1、2所示，则两根金属丝的直径分别为________mm，________mm。答案：2.150　0.0452．(2018·天津高考)某同学用伏安法测定待测电阻Rx的阻值(约为10kΩ)，除了Rx、开关S、导线外，还有下列器材供选用：A．电压表(量程0～1V，内阻约10kΩ)B．电压表(量程0～10V，内阻约100kΩ)C．电流表(量程0～1mA，内阻约30Ω)D．电流表(量程0～0.6A，内阻约0.05Ω)E．电源(电动势1.5V，额定电流0.5A，内阻不计)F．电源(电动势12V，额定电流2A，内阻不计)G．滑动变阻器R0(阻值范围0～10Ω，额定电流2A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________。(均填器材的字母代号)(2)画出测量Rx阻值的实验电路图。(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会________其真实值(填“大于”“小于”或“等于”)，原因是_________________________________________________________________________________________________。解析：(1)若电源选用E，则通过Rx的最大电流为0.15mA，两个电流表均无法准确测量，故电源应选用F。由此可知电路中的最大电流约为1.2mA，故电流表选用C。电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压，故电压表选用B。(2)因为待测电阻阻值较大，所以电流表应采用内接法。滑动变阻器的阻值范围很小，应采用分压接法，实验电路图如图所示。(3)因为电流表采用内接法，电压表测出的电压为Rx与电流表串联后两端电压，U测>U实，而R＝，所以R测>R实。答案：(1)B　C　F　(2)见解析图　(3)大于　电压表的读数大于待测电阻两端的实际电压n3．用一段长80cm的金属丝做“测定金属的电阻率”的实验。(1)用多用电表粗测电阻丝的电阻，测量值约为6.0Ω。(2)用螺旋测微器测量金属丝的直径，结果如图甲所示，由此可知金属丝直径的测量结果为________mm。(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A．直流电源(电动势约为4.5V，内阻很小)B．电压表(量程3V，内阻约3kΩ)C．电压表(量程15V，内阻约15kΩ)D．电流表(量程0.6A，内阻约0.125Ω)E．电流表(量程3A，内阻约0.025Ω)F．滑动变阻器(阻值范围0～15Ω，最大允许电流1A)G．滑动变阻器(阻值范围0～200Ω，最大允许电流2A)H．开关、导线若干要求操作简便且能保证测量准确度，在供选择的器材中，电流表应选择________，电压表应选择________，滑动变阻器应选择________。(均填字母代号)(4)根据上面选择的器材，在图乙中完成实验电路的连接。解析：(2)螺旋测微器固定刻度读数为0.5mm，可动刻度的读数为0.01×43.4mm＝0.434mm，所以最终读数为：0.5mm＋0.434mm＝0.934mm，因为需要估读，故0.932～0.936mm均可。(3)选择电表时，要使指针偏转尽量大一些，在其满刻度的左右偏转比较准确，故电压表选择B，电流表选择D，待测电阻6Ω左右，为了便于调节，因此选择阻值范围0～15Ω的滑动变阻器F即可。(4)待测电阻较小，因此滑动变阻器应采用限流接法，电流表应采用外接法，其实物图如图所示。n答案：(2)0.934(0.932～0.936均可)　(3)D　B　F　(4)见解析图4．在“描绘小灯泡的伏安特性曲线”的实验中，可用器材除了标有“6V　1.5W”的小灯泡、导线和开关外，还有：A．直流电源6V(内阻不计)B．直流电流表0～3A(内阻0.1Ω以下)C．直流电流表0～300mA(内阻约为5Ω)D．直流电压表0～15V(内阻约为15kΩ)E．滑动变阻器“10Ω　2A”F．滑动变阻器“1kΩ　0.5A”实验要求小灯泡两端的电压从零开始变化并能测得多组数据。(1)实验中电流表应选用__________，滑动变阻器应选用__________。(均用序号表示)(2)按实验要求在虚线框(图甲)中画出电路图。(3)根据电路图将图乙中所示器材连成实验电路。解析：(1)小灯泡的额定电流为I＝＝0.25A，其电阻为R＝＝24Ω，故电流表选C；为方便调节，滑动变阻器选E。(2)小灯泡内阻较小，故电流表采用外接法，小灯泡两端的电压要求从零开始调节，故滑动变阻器采用分压接法。电路图如图1所示。n(3)实验电路连接如图2所示。答案：(1)C　E　(2)见解析图1　(3)见解析图25．(2016·海南高考)某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路。(1)已知表头G满偏电流为100μA，表头上标记的内阻值为900Ω。R1、R2和R3是定值电阻。利用R1和表头构成1mA的电流表，然后再将其改装为两个量程的电压表。若使用a、b两个接线柱，电压表的量程为1V；若使用a、c两个接线柱，电压表的量程为3V。则根据题给条件，定值电阻的阻值应选R1＝________Ω，R2＝________Ω，R3＝________Ω。(2)用量程为3V，内阻为2500Ω的标准电压表对改装表3V挡的不同刻度进行校准。所用电池的电动势E为5V；滑动变阻器R有两种规格，最大阻值分别为50Ω和5kΩ。为方便实验中调节电压，图中R应选用最大阻值为________Ω的滑动变阻器。(3)校准时，在闭合开关S前，滑动变阻器的滑动端P应靠近________(填“M”或“N”)端。(4)若由于表头G上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G内阻的真实值________(填“大于”或“小于”)900Ω。解析：(1)根据题意，R1与表头G构成1mA的电流表，则IgRg＝(I－Ig)R1，得R1＝100Ω；若使用a、b两个接线柱，电压表的量程为1V，则R2＝＝910Ω；若使用a、c两个接线柱，电压表的量程为3V，则R3＝－R2＝2000Ω。(2)电压表与改装电表并联之后，电阻小于2500Ω，对于分压式电路，要求滑动变阻器的最大阻值小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50Ω的电阻。(3)在闭合开关S前，滑动变阻器的滑动端P应靠近M端，使并联部分分压为零，起到保护作用。(4)改装后电压表的读数比标准电压表的读数偏小，说明通过表头G的电流偏小，则实际电阻偏大，故表头G内阻的真实值大于900Ω。答案：(1)100　910　2000　(2)50　(3)M　(4)大于
