高考物理高考实验更正版 11页

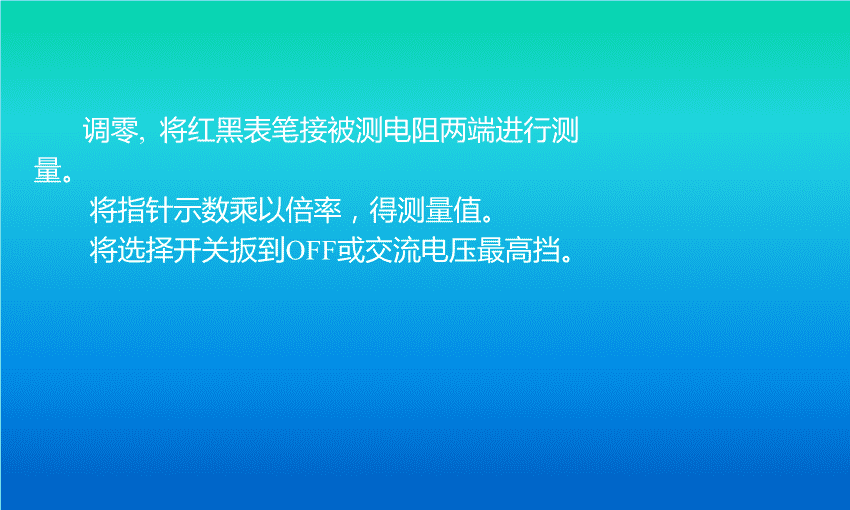

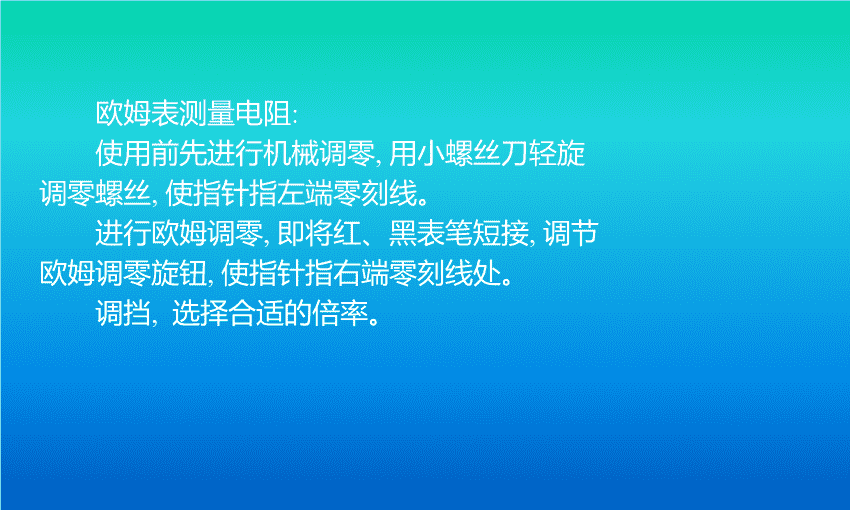

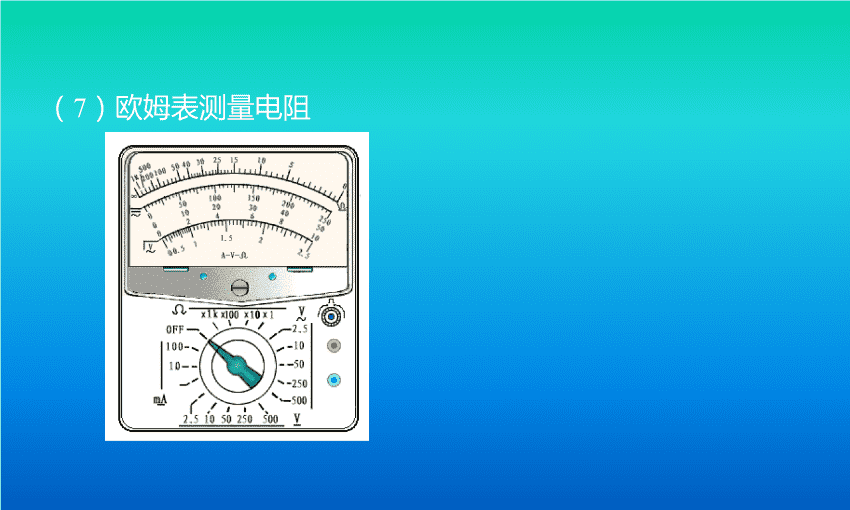

（7）欧姆表测量电阻\n欧姆表测量电阻:使用前先进行机械调零,用小螺丝刀轻旋调零螺丝,使指针指左端零刻线。进行欧姆调零,即将红、黑表笔短接,调节欧姆调零旋钮,使指针指右端零刻线处。调挡,选择合适的倍率。\n调零,将红黑表笔接被测电阻两端进行测量。将指针示数乘以倍率，得测量值。将选择开关扳到OFF或交流电压最高挡。\n用欧姆挡测电阻，如果指针偏转角度太小，应增大倍率；如果指针偏转角度太大，应减小倍率。电流流动方向：正入负出，红进黑出\n（2011年安徽高考）某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“ⅹ1k”挡拉，测量时指针偏转如图（a）所示。请你简述接下来的测量操作过程：\n①______________________；②______________________；③______________________；④测量结束后，将选择开关旋到“OFF”挡。\n图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量_______；当S旋到位置时，可用来测量电流，其中S选到位置_______时量程较大。\n（2010年江苏卷）在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学涉及了如图所示的实物电路。\n（1）试验时，应先将电阻箱的电阻调到____（选填“最大值”、“最小值”或“任意值”）（2）改变电阻箱的阻值R，分别测出阻值R0=10Ω的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是____（选填1或2）\n方案编号电阻箱的阻值R/Ω1400.0350.0300.0250.0200.0280.070.060.050.040.0\n（3）根据实验数据描点，绘出1/U--R图像是一条直线。若直线的斜率为k,在坐标轴上的截距为b,则该电源的电动势E=,内阻r=（用k、b和R0表示）
