人教版2014初中物理中考模拟试题 11页

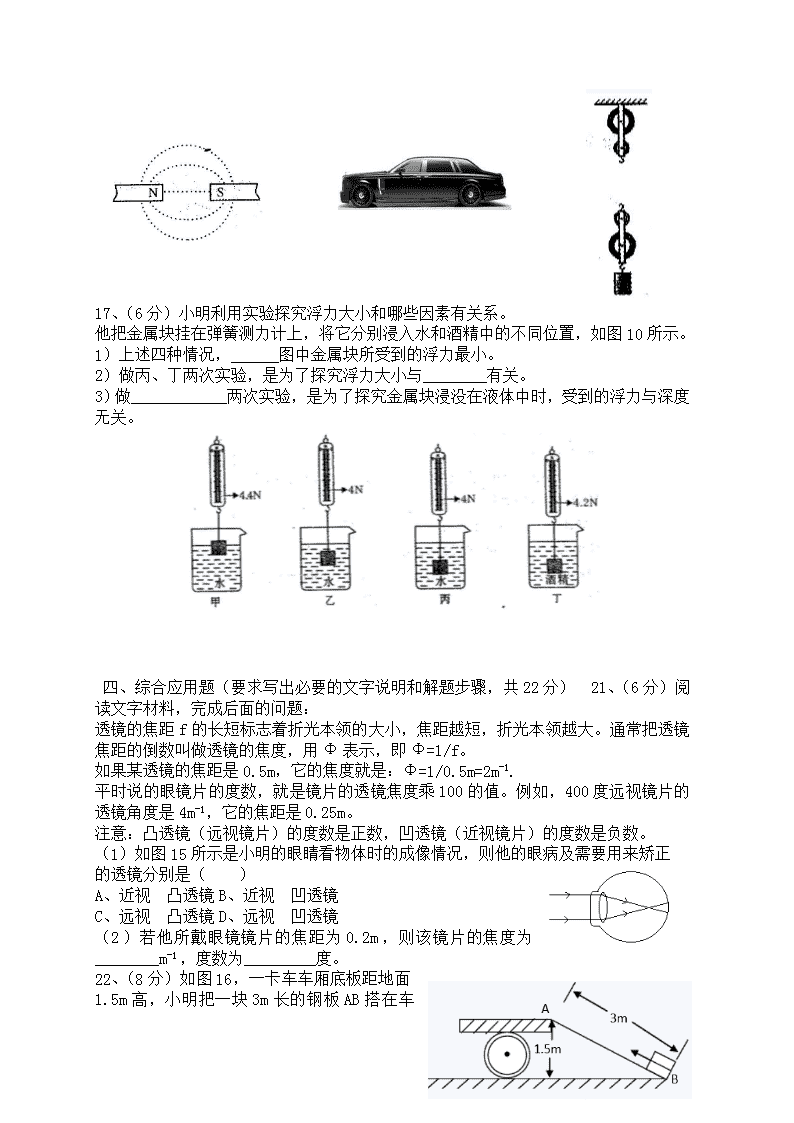

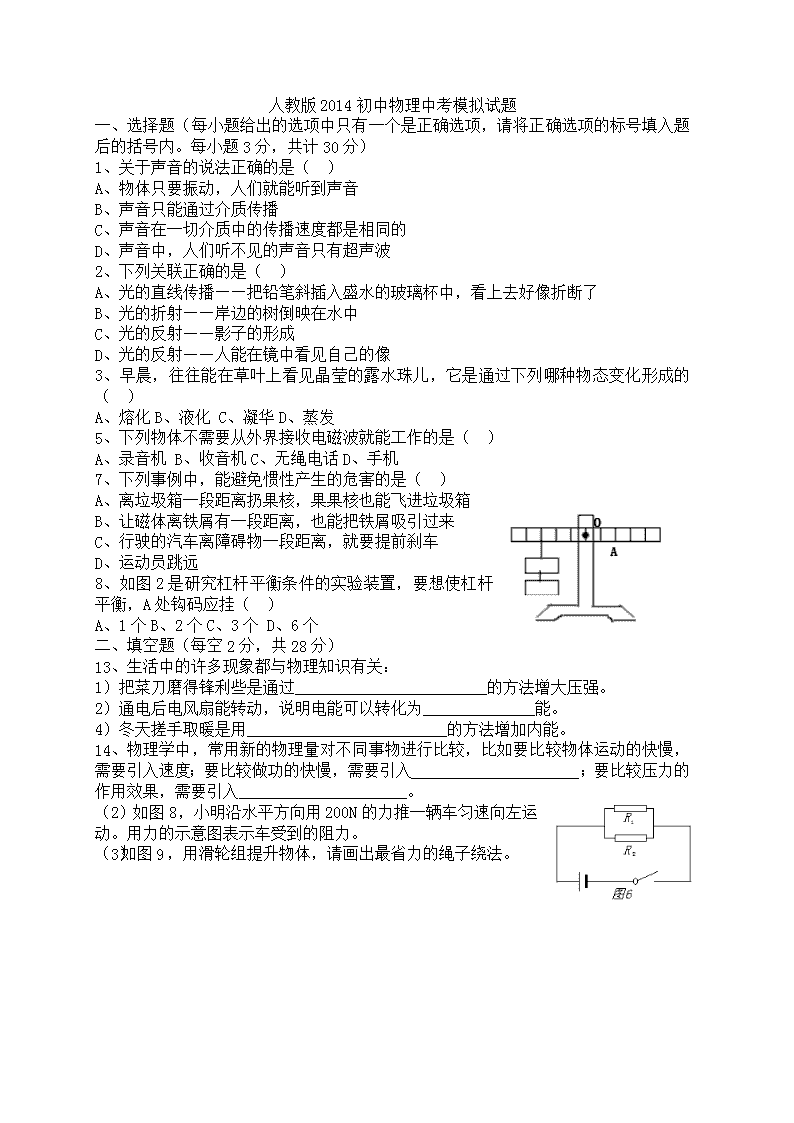

人教版2014初中物理中考模拟试题一、选择题（每小题给出的选项中只有一个是正确选项，请将正确选项的标号填入题后的括号内。每小题3分，共计30分）1、关于声音的说法正确的是（）A、物体只要振动，人们就能听到声音B、声音只能通过介质传播C、声音在一切介质中的传播速度都是相同的D、声音中，人们听不见的声音只有超声波2、下列关联正确的是（）A、光的直线传播——把铅笔斜插入盛水的玻璃杯中，看上去好像折断了B、光的折射——岸边的树倒映在水中C、光的反射——影子的形成D、光的反射——人能在镜中看见自己的像3、早晨，往往能在草叶上看见晶莹的露水珠儿，它是通过下列哪种物态变化形成的（）A、熔化B、液化C、凝华D、蒸发5、下列物体不需要从外界接收电磁波就能工作的是（）A、录音机B、收音机C、无绳电话D、手机7、下列事例中，能避免惯性产生的危害的是（）A、离垃圾箱一段距离扔果核，果果核也能飞进垃圾箱B、让磁体离铁屑有一段距离，也能把铁屑吸引过来C、行驶的汽车离障碍物一段距离，就要提前刹车D、运动员跳远8、如图2是研究杠杆平衡条件的实验装置，要想使杠杆平衡，A处钩码应挂（）A、1个B、2个C、3个D、6个二、填空题（每空2分，共28分）13、生活中的许多现象都与物理知识有关：1）把菜刀磨得锋利些是通过________________________的方法增大压强。2）通电后电风扇能转动，说明电能可以转化为______________能。4）冬天搓手取暖是用_________________________的方法增加内能。14、物理学中，常用新的物理量对不同事物进行比较，比如要比较物体运动的快慢，需要引入速度；要比较做功的快慢，需要引入_____________________；要比较压力的作用效果，需要引入_____________________。（2）如图8，小明沿水平方向用200N的力推一辆车匀速向左运动。用力的示意图表示车受到的阻力。（3）如图9，用滑轮组提升物体，请画出最省力的绳子绕法。\n 17、（6分）小明利用实验探究浮力大小和哪些因素有关系。他把金属块挂在弹簧测力计上，将它分别浸入水和酒精中的不同位置，如图10所示。1）上述四种情况，______图中金属块所受到的浮力最小。2）做丙、丁两次实验，是为了探究浮力大小与________有关。3）做____________两次实验，是为了探究金属块浸没在液体中时，受到的浮力与深度无关。 四、综合应用题（要求写出必要的文字说明和解题步骤，共22分） 21、（6分）阅读文字材料，完成后面的问题：透镜的焦距f的长短标志着折光本领的大小，焦距越短，折光本领越大。通常把透镜焦距的倒数叫做透镜的焦度，用Φ表示，即Φ=1/f。如果某透镜的焦距是0.5m，它的焦度就是：Φ=1/0.5m=2m-1.平时说的眼镜片的度数，就是镜片的透镜焦度乘100的值。例如，400度远视镜片的透镜角度是4m-1，它的焦距是0.25m。注意：凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数。（1）如图15所示是小明的眼睛看物体时的成像情况，则他的眼病及需要用来矫正的透镜分别是（）A、近视 凸透镜B、近视 凹透镜 C、远视 凸透镜D、远视 凹透镜（2）若他所戴眼镜镜片的焦距为0.2m，则该镜片的焦度为________m-1，度数为_________度。22、（8分）如图16，一卡车车厢底板距地面1.5m高，小明把一块3m\n长的钢板AB搭在车厢底板上，构成一个斜面。他通过这个斜面，用F=600N的力，把一个大木箱由B处推到A处，已知木箱重为1000N。（1）把木箱由B处推动A处，用了30s时间，求木箱的运动速度。（2）小明推木箱做了多少功？（3）这个过程中，斜面的机械效率是多少？（结果保留一位小数）1.“五一”期间，小明和爸爸第一次乘坐如图1所示动车。小明在行驶的动车上透过窗户看到路旁的风景树疾速向车后退去。这是因为小明所选的参照物是：A．路旁风景树                  B.路旁的房子C．小明乘坐的动车              D.铁轨    3．以下物态变化的事例中，属于凝华的是：A．冬天池塘的水面上结了一层薄冰B．北方的冬天，冰冻的衣服在－10℃时也能晾干C．刚从冰箱取出的冰棍,在其表面上附着一层“白霜”D．刚从冰箱取出的冰棒,在其表面周围“冒”出的“白气”解析：冬天池塘的水面上结了一厚冰，属于凝固现象，故A错误；北方的冬天，冰冻的衣服在﹣10℃时也能晾干，属于升华现象，故B错误；刚从冰箱取出的冰棍，在其表面上附着一层白霜属于凝华现象，故C正确；刚从冰箱取出的冰棒，在其表面周围“冒”出的白气属于液化现象，故D错误．故选：C．5．关于物体的内能，下列说法中错误的是：A．物体的内能是不能改变的B．热传递可以改变物体的内能C．做功可以改变物体的内能D．内能是物体所有分子动能和分子势能的总和解析：（1）物体温度降低（或升高）时，它的内部分子运动变缓慢（或剧烈），所以内能就减少（或增加）．故A错误；（2）改变物体内能的方式有做功和热传递．故BC正确；（3）内能是物体内部所有分子动能和分子势能的总和；一切物体都具有内能．故D正确；故选：A．8．初三后期的复习过程中，小明的书桌上摆放着多种资料书籍，对放在水平桌面上静止的英汉词典，下列判断正确的是：A．词典平放与侧放时，对桌面的压力是不同的B．桌面对词典的支持力与词典所受重力是相互作用力C．词典对桌面的压力与桌面对词典的支持力是平衡力D．桌面对词典的支持力与词典所受到的重力是平衡力解析：A．词典放在水平桌面上静止时，对桌面的压力和自身的重力相等，即平放与侧放时对桌面的压力相等，故A不正确；BD．桌面对词典的支持力与词典所受到的重力，这两个力大小相等、方向相反、作用在同一条直线上、作用在同一物体，是一对平衡力，故B不正确，D正确；C．词典对桌面的压力与桌面对词典的支持力，这两个力大小相等、方向相反、作用在同一条直线上、作用在两个物体上，是一对相互作用力，故C不正确．\n故选D．11．小明爸爸的质量为70kg、小明的质量为50kg。当父子俩一起从居住楼的一楼同时走上二楼。在此过程中以下判断正确的是：A．两个人做功的功率相等B．爸爸做功的功率比小明的大C．小明做功的功率比爸爸的大D．无法比较做功的快慢解析：由G=mg得，小明爸爸的质量比小明的质量大，所以小明爸爸重力大；上楼过程克服自身重力做功，由W=Gh可知，小明爸爸做功多；由P=，可知，相同时间内，小明爸爸功率大．故选项ACD错误，选项B正确；故选B．13．世界杯揭幕战比赛前，一位装上智能机械脚的瘫痪少年从轮椅上站起来，走到场地中央，开出2014年世界杯足球赛第一球，如图8所示。开球少年将足球踢出后，足球由于继续向前运动，最终停下来，是因为足球受到球场地面的作用。解析：①足球离开脚后，不再受踢力的作有，是靠惯性向前运动；②摩擦力是阻碍物体运动的力，足球最终停下来就是因为受到了地面摩擦阻力的作用．故答案为：惯性；摩擦阻力17.小明站在平面镜前2m处观察自己在镜中的像，像到平面镜的距离是m，他向平面镜靠近的过程中，像的大小（选填“变大”、“变小”或“不变”）。解析：（1）小明站在平面镜前2m处，小明的像和小明到平面镜的距离相等，所以小明的像到平面镜的距离是2m．（2）他向平面镜靠近的过程中，小明像的大小跟小明的大小有关，跟到平面镜的距离无关，所以小明的像大小不变．故答案为：2；不变．23．在“探究凸透镜成像规律”的实验中：（1）由图14甲可知，该凸透镜的是15.00cm。（2）实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在同一水平高度，同时注意将（填“凸透镜”、“蜡烛”或“光屏”）摆放在另外两个元件的中间。（3）如图14乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四个位置中的__________位置。（4）通过实验小明明白了照相机的成像原理，一次他在给兄弟班级照毕业像时，发现两旁还有同学没有进入观景框内，他应将照相机(填“靠近”或“远离”)被拍照的同学，这样才能在观景框内看到全班同学清晰的画面。（5）小明进一步学习知道了眼球的成像原理。一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜（填“前”或“后”），这就是近视眼，矫正方法是戴一副由\n（填“凸”或“凹”）透镜片做的眼镜。解析：（1）由图知，焦点距离光心15.00cm，所以此凸透镜的焦距为15.00cm；（2）物体经过凸透镜成实像时，像与物体位于凸透镜异侧，所以凸透镜必须摆在另外两个元件的中间；（3）已知凸透镜焦距为15.00cm，要使烛焰经过凸透镜成倒立放大的实像，蜡烛应该在30.00cm和15.00cm之间，由图知，需要在c位置；（4）摄影者发现两旁还有同学没有进入取景框内，说明所照的像大了，应该让像变小一些，则摄影者要使照相机远离同学，增大物距才可以在底片上得到清晰的像；（5）产生近视眼的原因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前，而利用凹透镜能使光线发散的特点，在眼睛前面放一个凹透镜，可使来自远处物体的光会聚在视网膜上．故答案为：（1）焦距；（2）凸透镜；（3）c；（4）远离；（5）前；凹．24．在“探究物体的动能与哪些因素有关”实验时，小明让大小不同的实心钢球从同一斜面上相同的高度处由静止滚下，在水平面上运动并推动木块移动，如图15甲所示。（1）实验中，大小不同的钢球在水平面上推动木块移动的距离（填“相同”或“不同”）。比较实验现象，可以推理出动能较小的是的钢球。（2）小明选用大小不同钢球从同一斜面的同一高度由静止滚下，是为了探究动能大小与的关系。26．冰壶运动是2014年索契冬奥会的比赛项目之一，冰壶形状如图18所示。比赛时使冰壶沿着冰道的中心线滑行，以冰壶静止时距离营垒圆心的远近决定胜负。冰壶是由花岗岩凿磨而成，若冰壶的质量约为19kg，与冰道接触的底面积约为190cm2。请解答下列问题：（1）冰壶受到的重力是多少？（2）冰壶到达营垒静止在冰面上时,对冰面的压强是多少？解析：（1）冰壶受到的重力：G=mg=19kg×10N/kg=190N；（2）冰壶到达营垒静止在冰面上时，对冰面的压力：F=G=190N，对冰面的压强：p===1×104Pa．答：（1）冰壶受到的重力是190N；（2）冰壶到达营垒静止在冰面上时，对冰面的压强是1×104Pa．1．如图所示的四种情景，属于光的反射现象的是（　　）　 　 A． 叉鱼 B． 手影　 C． 看到地上的书 D． \n凸透镜使光线会聚考点： 光的反射；光在均匀介质中直线传播；光的折射现象及其应用．专题： 光的传播和反射、平面镜成像；光的折射、光的色散．分析： （1）光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，如：透镜的应用、池水变浅了等；（2）光在同一均匀介质中是沿直线传播的，应用的实例有：小孔成像、影子的形成、日食和月食现象；（3）光的反射是指光线遇到障碍物被反射回来的现象，比如我们平时看到的物体，平面镜成像等．解答：A、水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折．我们看到的是变浅的鱼的虚像．不符合题意；B、手影游戏是光的直线传播造成的，不符合题意；C、看到地上不发光的物体是因为物体反射的光线进入了我们的眼睛．符合题意；D、凸透镜使光线会聚，属于光的折射，不符合题意．故选C．点评： 光的反射、折射、光的直线传播等相关的现象在生活中均非常常见，且有一定的相似性，我们应把握其实质，在理解的基础上加以区分才行．A、冰冻的衣服变干，固态的冰直接变为水蒸气，是升华现象．故A错误；B、樟脑丸消失实质上是变为了气态，由固态变为气态，是升华现象．故B错误；C、窗花是由空气中的水蒸气遇到比较冷的窗玻璃凝华形成的．故C错误；D、冰棒冒“白气”，（1）摩擦力大小的影响因素：压力大小和接触面的粗糙程度．压力越大，接触面越粗糙，摩擦力越大；（2）减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动．解答：（1）因为摩擦力的大小跟压力大小和接触面的粗糙程度有关，而（a）（b）实验在压力大小和接触面的粗糙程度相同，因此F1=F2；改变了接触面积的大小，摩擦力不变．（2）（a）（c）实验在压力大小和接触面粗糙程度一定时，用滚动代替滑动，减小了摩擦力的大小，所以F1＞F3．7．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（　　）　A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲考点：主光轴、光心、焦点和焦距．专题：透镜及其应用．分析：根据凸透镜成像的三种情况进行判断：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．解答：物距相同，甲凸透镜成倒立、缩小的实像，u＞2f甲，所以f甲＜==6cm；乙凸透镜成正立、放大的虚像，u＜f乙；所以f乙＞u=12cm；丙凸透镜成倒立、放大的实像，2f丙＞u＞f丙，所以12cm=u＞f丙＞==6cm；所以，f乙＞f丙＞f甲．故选B．8．如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于杆的作用力F，使杆从OA位置匀速转到OB位置的过程中，力F的大小将（　　）\nA．一直是变大的B．一直是变小的C．先变大，后变小D．先变小，后变大考点：杠杆的平衡分析法及其应用．专题：简单机械．分析：从支点向力的作用线作垂线，垂线段的长度即力臂．根据杠杆平衡条件F1L1=F2L2分析，力F作用在杠杆一端且始终与杠杆垂直，即动力臂不变，然后分析阻力与阻力臂的关系，并得出正确结果．解答：根据杠杆平衡条件F1L1=F2L2分析，将杠杆缓慢地由最初位置拉到水平位置时，动力臂不变，阻力不变，阻力力臂变大，所以动力变大．当杠杆从水平位置拉到最终位置时，动力臂不变，阻力不变，阻力臂变小，所以动力变小．故F先变大后变小．故选C．12．日常生活中声音的“高”与“低”，其物理意义是不同的，有时指音调，有时指响度，例如：一名两低音歌手正在放声高歌，这是的“低”指的是　音调　；“高”指的是　响度　．成语“震耳欲聋”，从声音的特性分析，描述的是　响度　的大小．考点：频率及音调的关系；响度．专题：声现象．分析：解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高．解答：低音是指声带振动频率慢，发出的音调低；放声高歌是指声带振动幅度大，即发出声音的响度大；成语“震耳欲聋”，从声音的特性分析，描述的是响度；故答案为：音调；响度；响度．1．（2分）（2014•娄底）图中以科学家名字作为功率的单位的是（在国际单位制中：电功率的单位是瓦特；力的单位是牛顿；压强的单位是帕斯卡；能量的单位是焦耳．2．（2分）（2014•娄底）对物理概念和规律的解释，下列说法错误的是（　　）　A．太阳能是可再生能源　B．热水洗澡使全身变暖是热传递的结果　C．超导体可用来做输电线　D．脚踢球使球飞出去，说明力是维持物体运动的原因3．（2分）（2014•娄底）下列关于能量及其转化的说法正确的是（　　）　A．物体匀速上升的过程中其机械能不变　B．热机的四个冲程中做功冲程将机械能转化成内能　C．给蓄电池充电将化学能转化成电能　风力发电将风的动能转化成电能\nD．5．（2分）（2014•娄底）下列数据中最接近生活实际的是（　　）　A．人的正常体温是37℃B．[来源:Zxxk.Com]新的2B铅笔的长度为30mm　C．电视机的正常工作电压为380VD．人正常步行的平均速度是10m/s6．（2分）（2014•娄底）下列有关声现象的说法中错误的是（　　）　A．摩托车上安装消声器的目的是为了减小噪声　B．我们能区分不同同学说话的声音，是因为他们的音色不同　C．只要物体在振动，我们就一定能听到声音　D．在医院里医生通常利用超声波震动除去人体内的结石，说明声波能传递能量C、听到声音的条件必须满足：一要有发声体振动产生声音，二要有介质传播声音，三要有良好的听觉器官．除此以外，声音的频率还必须在20Hz～20000Hz之间，声音要有一定的响度，只有具备这几个条件，我们才能听到声音．所以只要物体在振动，我们不一定就能听到声音，C不正确；7．（2分）（2014•娄底）人体，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比．下面对该装置说法错误的是（　　）　A．该摄像镜头相当与凸透镜　B．这种镜头可用来矫正近视眼　C．这种镜头对光线具有会聚作用　D．若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm（1）小孔成像依据光的直线传播原理，成倒立的实像，像可能放大可能缩小；（2）近视患者成像在视网膜前，利用凹透镜发散作用可以使成像后移到视网膜上，远视患者成像在视网膜后，利用凸透镜的会聚作用可以使成像前移到视网膜上；（3）白光分解成七色光叫光的色散，是光的折射现象；（4）不论是镜面反射还是漫反射，即使是看不见的光的反射，都遵循光的反射定律．14．（2分）（2014•娄底）端午节赛龙舟是我国民间传统习俗．在划龙舟比赛活动中，下列说法正确的是（　　）　A．龙舟船底做成流线型，是为了增大水的阻力　B．龙舟漂浮在水面上时，龙舟所受的浮力大于重力　C．桨往后划，龙舟前进，说明物体间力的作用是相互的　D．停止划桨后，龙舟还会继续前进一段距离，这是因为龙舟受到水向前的推力作用17．（2分）（2014•娄底）如图，用一个动滑轮把重90N的沙袋从地面提到6m高的脚手架上，所用的拉力是60N，则此动滑轮提升沙袋所用的有用功为　540　J，机械效率是　75%　．\n解答：解：（1）提起物体所做的有用功：W有用=Gh=90N×6m=540J；（3）由图可知，s=2h=2×6m=12m，提起物体所做的总功：W总=Fs=60N×12m=720J，滑轮组的机械效率：η=×100%=×100%=75%．故答案为：540；75%．22．（2分）（2014•娄底）你知道吗，自然界中的云、雨、雾、露、霜、雪、雹都是小水滴的“杰作”，海洋上空的水蒸气因为　液化　投向了大海的怀抱，“调皮”的水滴因为　汽化　使河床干涸．（填物态变化名称）24．（2分）（2014•娄底）如图，某物块用细线系在弹簧测力计下，在空气中称时示数是15N，浸没在水中称时示数是5N，则此时物块受到水的浮力为　10　N，如果物块继续下沉，则此物块所受到的浮力　不变　（选填“增大”、“减小”或“不变”）2．（2分）（2014•郴州）声音从空气传到水中，它的传播速度将（　　）　 A． 变大 B． 变小 C． 不变 D． 不能确定考点： 声音在不同介质中的传播速度．分析： 声音的传播介质：固体、液体、气体，三者当中，在固体中传播相对要快，这个规律要记牢．4．（2分）（2014•郴州）如图，F是透镜的焦点，其中正确的光路图是（　　）　A．B．C．D．解答：解：A、入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点．故A错误．B、通过焦点的光线经凸透镜折射后将平行于主光轴．故B错误．C、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点．故C正确．D、凸透镜对光线有发散作用，而图中的凹透镜对光线起了会聚作用，故D错误．故选C．\n5．（2分）（2014•郴州）小辉在晚会上表演了一个节目，如图所示．他一只手握住胶管的中部，保持下半部分不动，另一只手抓住管的上半部，使其在空中快速转动，这时下管口附近的碎纸屑被吸进管中，并“天女散花”般地从上管口飞了出来．产生这一现象的原因是由于（　　）　A．下管口空气流速大，导致下管口的压强大于上管口的压强　B．下管口空气流速大，导致下管口的压强小于上管口的压强　C．上管口空气流速大，导致上管口的压强大于下管口的压强　D．上管口空气流速大，导致上管口的压强小于下管口的压强（2分）（2014•郴州）从飞机空投的救灾物资在下落过程中，逐渐减小的物理量是（　　）　A．重力势能B．动能C．重力D．质量9．（2分）（2014•郴州）在以“力”为主题的辩论赛中，正方和反方提出了许多观点，小明把他们的观点归纳整理如下表．你认为正确的观点有（　　）观点正方[来源:Z#xx#k.Com]反方[来源:学科网]①两个物体相接触，就一定有力的作用②两个物体相接触，但不一定有力的作用③力的产生至少涉及两个物体④一个物体也可以产生力的作用⑤力的维持物体运动状态的原因⑥力是改变物体运动状态的原因19．（4分）（2014•郴州）质量为0.3kg的木块漂浮在水面上，受到的浮力是　3　N．另一质量为0.5kg的物块浸没在水中时，排开3N的水，该物块在水中将　下沉　25．（7分）（2014•郴州）雄伟壮观的东江大坝位于我市资兴境内，请根据你对水电站的了解和所学到的物理知识，从力、势、电、光四个方面回答下面的问题．（1）力学问题：水电站的大坝修成上窄下宽的形状，这是因为水内部的压强和水的　深度　有关，大坝下部受到水的压强　大于　（填“大于”、“小于”或“等于”）上部受到的压强，所以下部要修得宽一些．（2分）（2014•上海）能区分不同歌手声音的主要依据是（　　）　A．响度B．音调C．音色D．振幅考点：音色．专题：声现象．分析：我们常用音色来区别不同乐器发出的声音．解答：解：音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同．我们能区分不同乐器发出的声音，这是因为不同乐器发出声音的音色不同，同样不同的歌手由于声带的宽度和厚度不同，发出的声音的音色也是不同的．故选C．5．（2分）（2014•上海）苹果从树上落下的过程中，其惯性（　　）　变大B．不变C．先变大后不变先变大后变小\nA．D．10．（3分）（2014•上海）捏泥人是中国传统民间技艺，艺人将泥揉捏成各异的泥人，这表明力可以使物体发生　形变　，改变物体内能有两种方式，烈日照射使泥人温度升高，属于　热传递　方式，用大小为2牛，竖直线上的力将泥人托高1米，该力所做的功为　2　焦．11．（6分）（2014•上海）甲乙两车运动的s﹣t图象分别如图（a）（b）所示，以甲为参照物，乙是　运动　的（选填“静止”或“运动”），甲，乙各运动8米，所用时间相差　9　秒，甲在上坡过程中，其重力势能　增大　（选填“增大”“不变”或“减少”）．12．（3分）（2014•上海）在各种不同色光中，　红　，绿，蓝叫做三原色光，凸透镜的焦距为10厘米，将发光体放在高透镜25厘米的主光轴上，所成的像是倒立，　缩小　的实像（选填“放大”“等于”或“缩小”），像到透镜的距离　小于　20厘米（选填“大于”“等于”或“小于”）．分析：①光的三原色是红、绿、蓝．②凸透镜成像时，U＞2f，成倒立、缩小的实像，2f＞v＞f；2f＞U＞f，成倒立、放大的实像，v＞2f；14．（3分）（2014•上海）距水面0.2米深处的压强为　1960　帕，体积为1×10﹣3米3的物体浸没在水中，受到的浮力的大小为　9.8　牛，若物体受到的浮力小于重力，则这两个力的合力　小于　重力（选填“大于”，“等于”或“小于”）．17．（2分）（2014•上海）在图中，物块受到水平向右，大小为2牛的拉力F，用力的图示法画出拉力F．考点：力的示意图．专题：图像综合题．分析：作力的图示时，注意力的方向、大小和作用点要全部表示出来．并要先选出比例尺，然后过物体重心作水平向右的力，根据力的大小确定线段的长度．解答：解：先选取一段表示2N的线段，然后过物体的重心作水平向右的大小为2N的拉力F，其长短为表示1N线段的2倍，图示如下：
