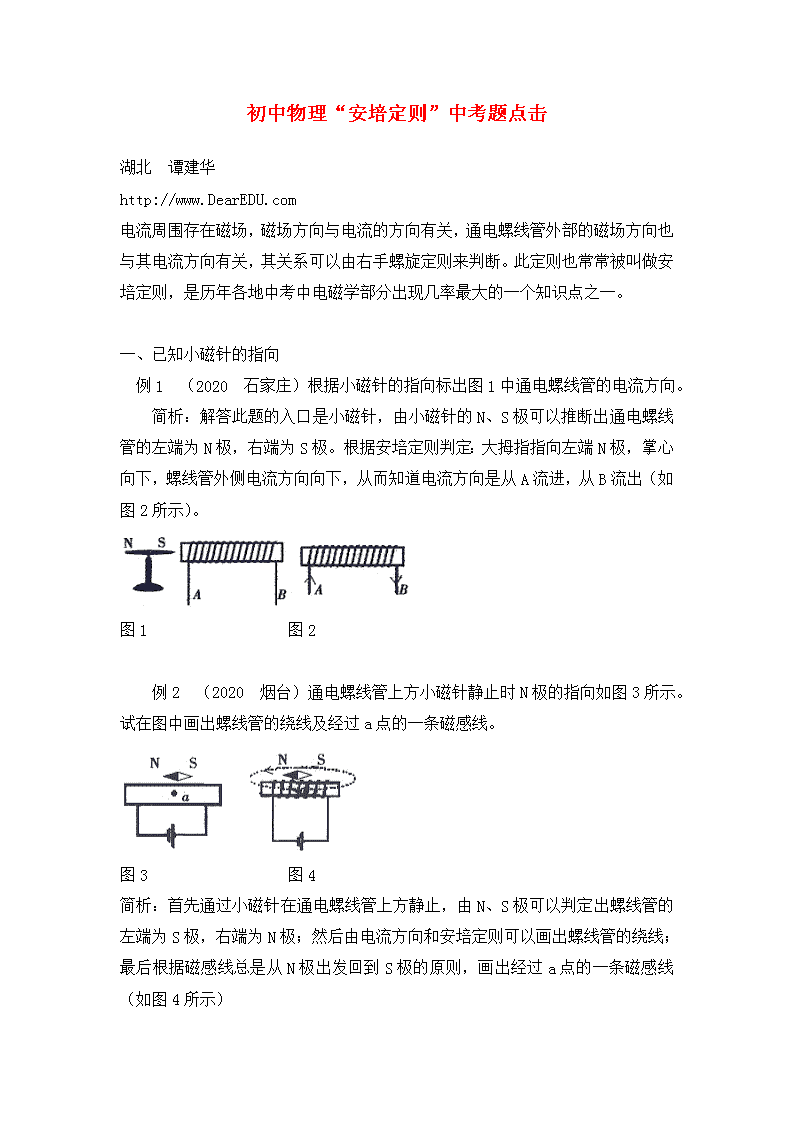

初中物理“安培定则”中考题点击湖北谭建华http://www.DearEDU.com电流周围存在磁场，磁场方向与电流的方向有关，通电螺线管外部的磁场方向也与其电流方向有关，其关系可以由右手螺旋定则来判断。此定则也常常被叫做安培定则，是历年各地中考中电磁学部分出现几率最大的一个知识点之一。一、已知小磁针的指向例1（2020石家庄）根据小磁针的指向标出图1中通电螺线管的电流方向。简析：解答此题的入口是小磁针，由小磁针的N、S极可以推断出通电螺线管的左端为N极，右端为S极。根据安培定则判定：大拇指指向左端N极，掌心向下，螺线管外侧电流方向向下，从而知道电流方向是从A流进，从B流出（如图2所示）。图1图2例2（2020烟台）通电螺线管上方小磁针静止时N极的指向如图3所示。试在图中画出螺线管的绕线及经过a点的一条磁感线。图3图4简析：首先通过小磁针在通电螺线管上方静止，由N、S极可以判定出螺线管的左端为S极，右端为N极；然后由电流方向和安培定则可以画出螺线管的绕线；最后根据磁感线总是从N极出发回到S极的原则，画出经过a点的一条磁感线（如图4所示）\n二、已知磁感线方向例3（2020浙江）如图5所示，当闭合电键S后，通电螺线管Q端附近的小磁针N极转向Q端，则（）A.通电螺线管的Q端为N极，电源a端为正极B.通电螺线管的Q端为N极，电源a端为负极C.通电螺线管的Q端为S极，电源a端为正极D.通电螺线管的Q端为S极，电源a端为负极图5简析：闭合开关，电源与螺线管形成通路，螺线管中有了电流，在它的周围就产生了磁场。通电螺线管Q端附近的小磁针N极转向Q端时，二者相互吸引，据磁极间相互作用规律可知螺线管Q端为S极，则P端为N极。再根据螺线管的绕线情况，由安培定则即可判断电源a端为“+”极，b端为“－”极。点评：有关右手螺旋定则常从三个方面进行考查：小磁针的指向、螺线管中电流的方向、磁感线方向。对某一个通电螺线管而言，螺线管中电流的绕向、磁感线方向、小磁针N极的指向是相互制约、彼此联系的，知其一就能晓其他。其解题思想即为右手螺旋定则的基本内容：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极。用好、用活、用准右手螺旋定则，就能解决电磁学中的许多实际问题。\n
