初中物理中考作图题专项训练 4页

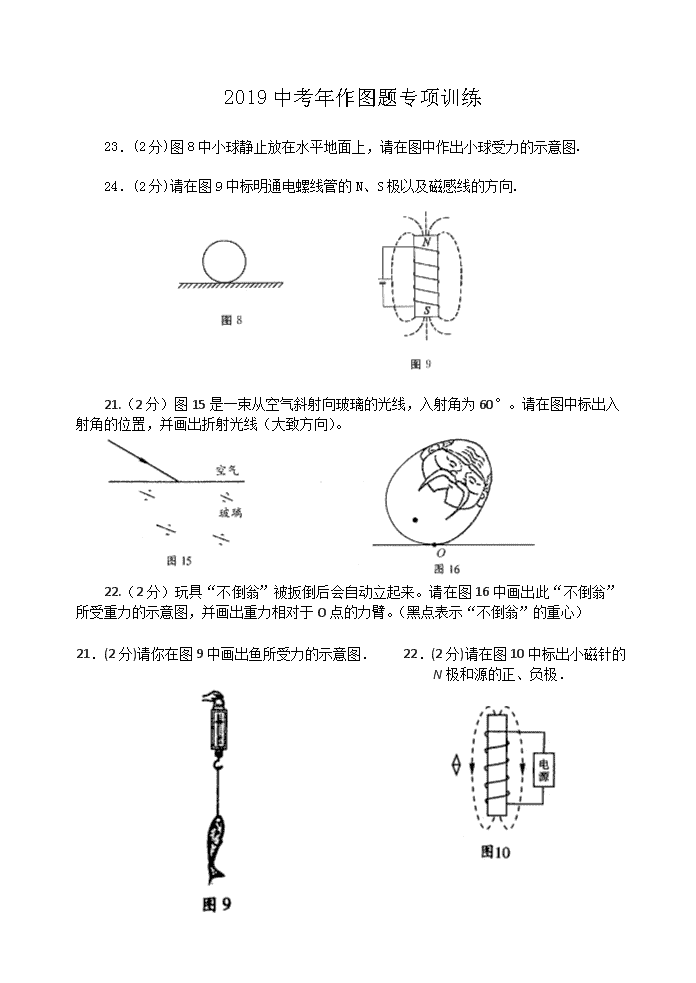

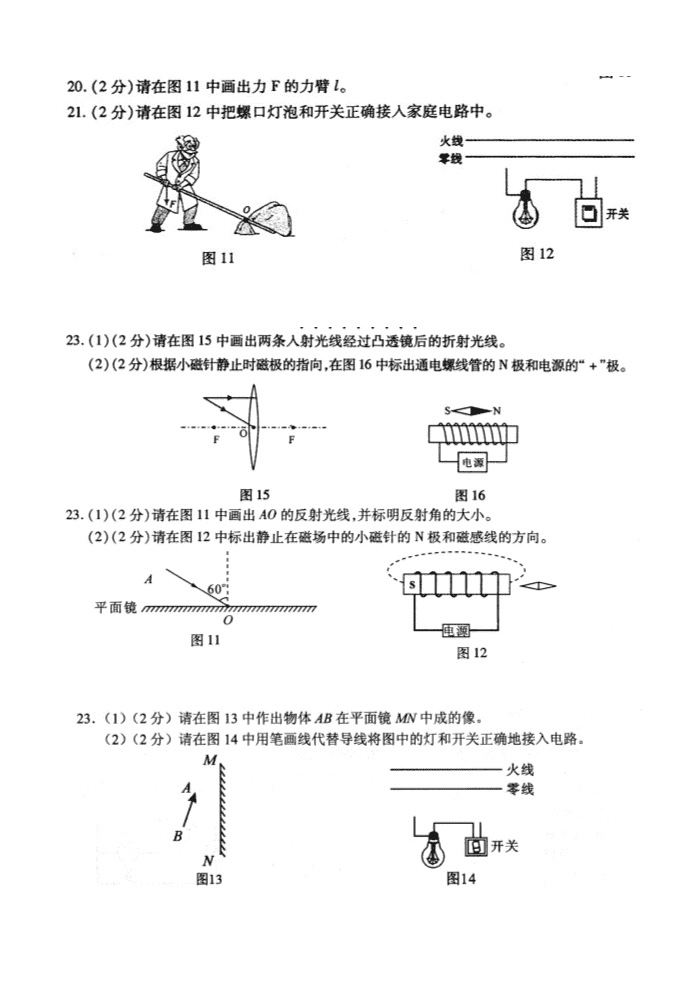

2019中考年作图题专项训练23．(2分)图8中小球静止放在水平地面上，请在图中作出小球受力的示意图.24．(2分)请在图9中标明通电螺线管的N、S极以及磁感线的方向.21.（2分）图15是一束从空气斜射向玻璃的光线，入射角为60°。请在图中标出入射角的位置，并画出折射光线（大致方向）。22.（2分）玩具“不倒翁”被扳倒后会自动立起来。请在图16中画出此“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂。（黑点表示“不倒翁”的重心）21．(2分)请你在图9中画出鱼所受力的示意图．22．(2分)请在图10中标出小磁针的N极和源的正、负极．\n22．（2分）一束光线以60°的入射角从空气斜射入水中．请在图1－14中画出它的折射光线的大致方向，并标明入射角及大小．23．（2分）如图1-15所示是一个通电螺线管，电流方向如图中所示。（1）请在图中标出静止小磁针的N极；（2）用箭头标出图中磁感线的方向。19．(2分)如图10所示，重为5N的球悬挂在夫花板下静止。请在答题卷画出该球所受力的示意图。20．(2分)请在答题卷上画出物体AB在平面镜中所成的像A’B’(见图11)。\n\n
