初中物理中考复习专题电路故障 10页

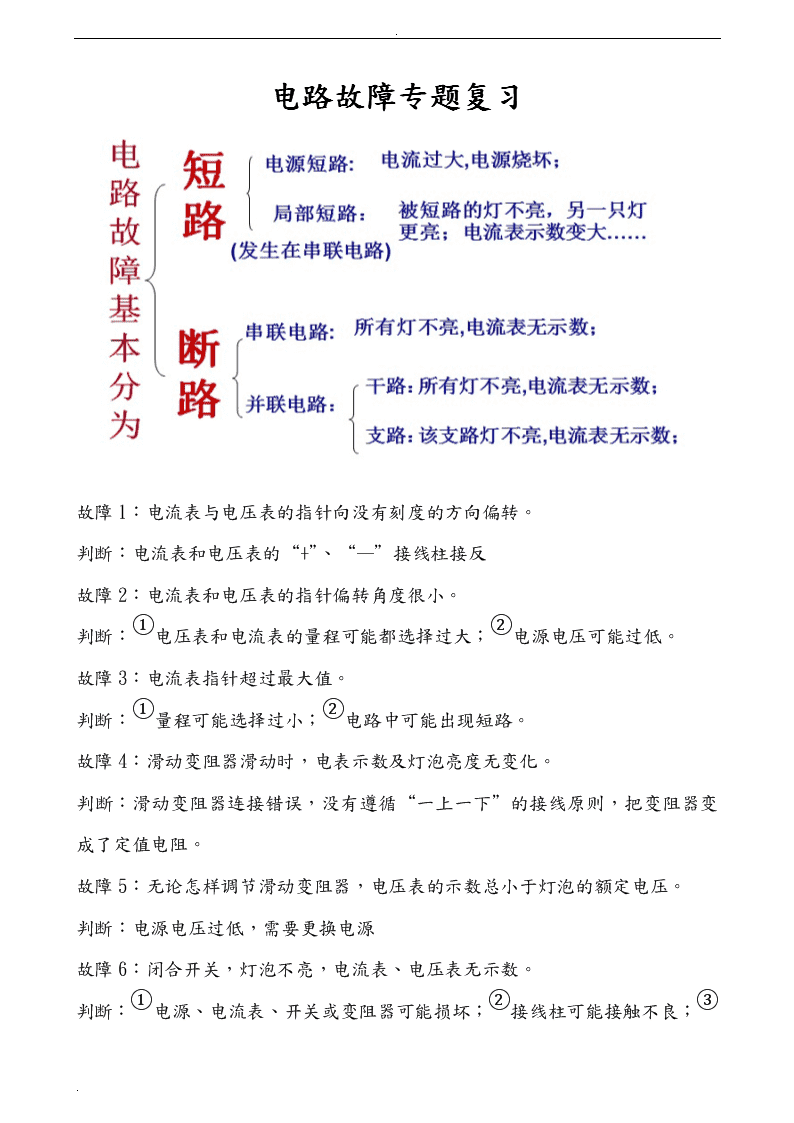

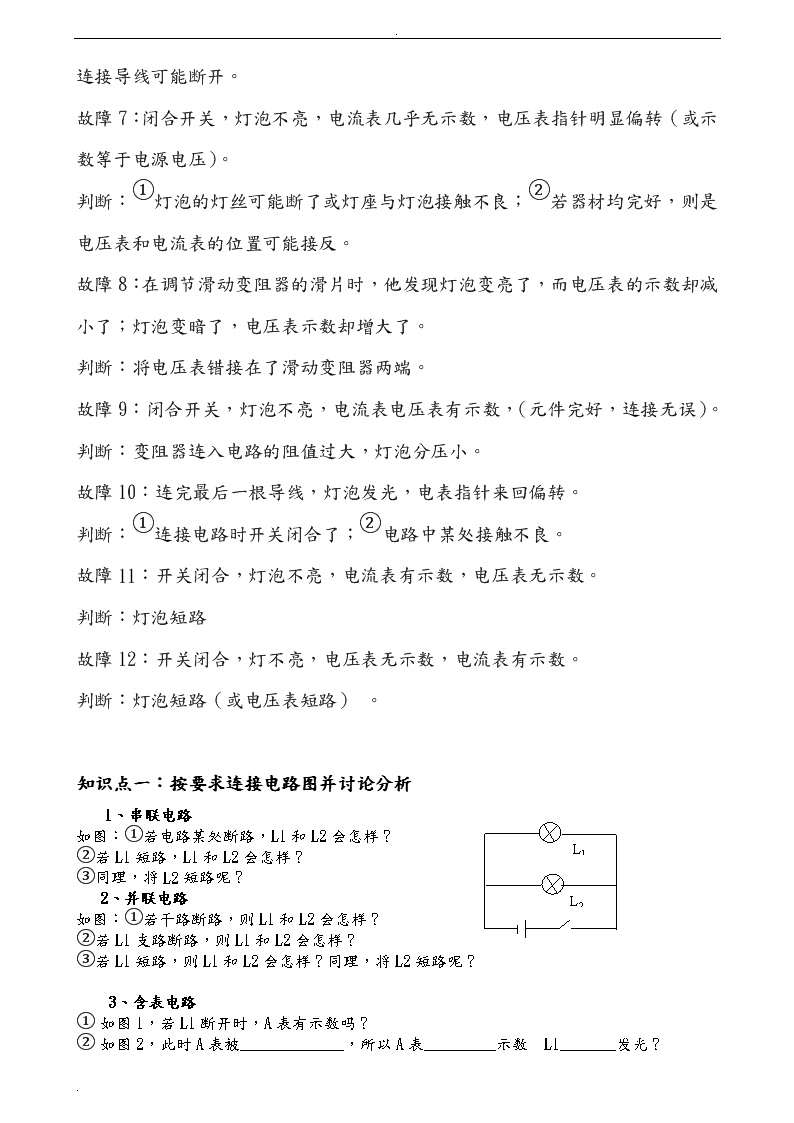

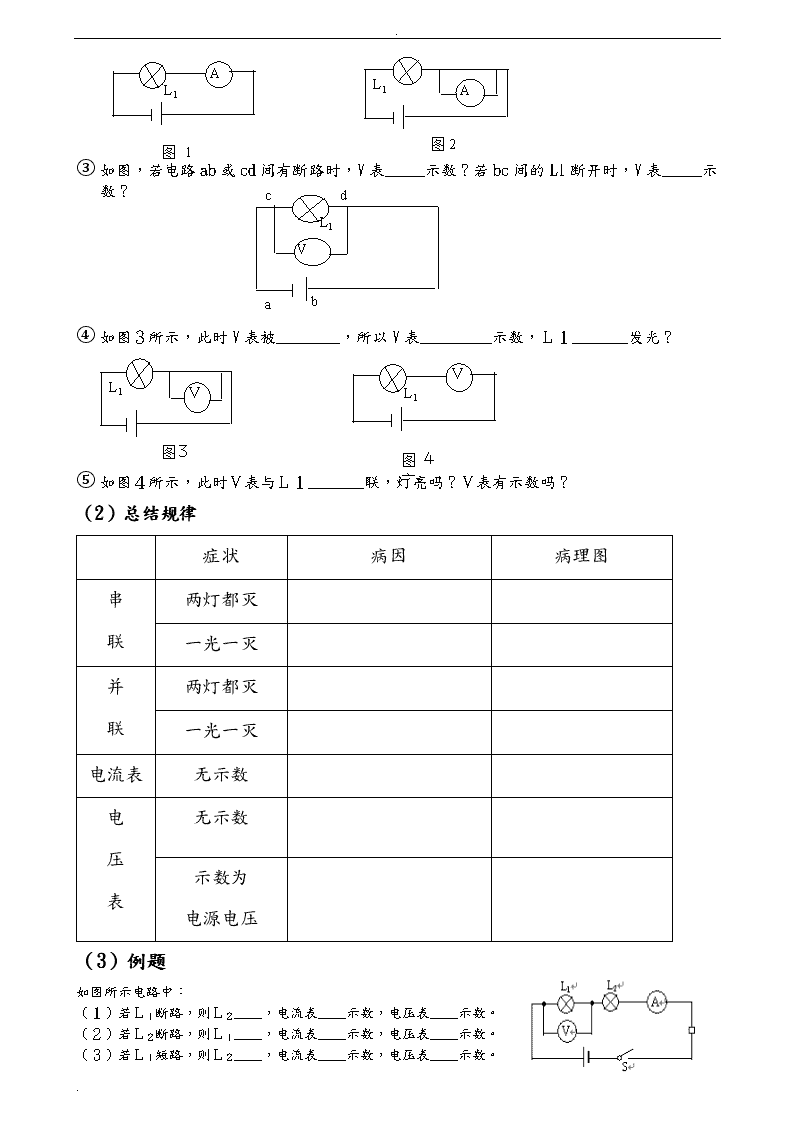

.电路故障专题复习故障1：电流表与电压表的指针向没有刻度的方向偏转。判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。故障3：电流表指针超过最大值。判断：①量程可能选择过小；②电路中可能出现短路。故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③.\n.连接导线可能断开。故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。判断：将电压表错接在了滑动变阻器两端。故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。判断：变阻器连入电路的阻值过大，灯泡分压小。故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。判断：①连接电路时开关闭合了；②电路中某处接触不良。故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。判断：灯泡短路（或电压表短路）。知识点一：按要求连接电路图并讨论分析L1L21、串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？2、并联电路如图：①若干路断路，则L1和L2会怎样？②若L1支路断路，则L1和L2会怎样？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？3、含表电路①如图1，若L1断开时，A表有示数吗？②如图2，此时A表被_____________，所以A表_________示数L1_______发光？.\n.AL1图2L1A图1室VL1cbda①如图，若电路ab或cd间有断路时，V表_____示数？若bc间的L1断开时，V表_____示数？②如图３所示，此时V表被________，所以V表_________示数，Ｌ１_______发光？L1Ｖ图４室ＶL1图３③如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？（2）总结规律症状病因病理图串联两灯都灭一光一灭并联两灯都灭一光一灭电流表无示数电压表无示数示数为电源电压（3）例题如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。（２）若Ｌ２断路，则Ｌ１____，电流表____示数，电压表____示数。（３）若Ｌ１短路，则Ｌ２____，电流表____示数，电压表____示数。.\n.（４）若Ｌ２短路，则Ｌ２____，电流表____示数，电压表____示数。知识二、电路的故障引起电路中电学物理量的变化及故障原因分析[例1]在图12中，当电键K闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。分析：电压表示数为0，其原因有三：1.电压表没有接好或电压表损坏；2.小灯L2短路；3.小灯L1断路。起先，电压表有示数，说明不存在原因1的情况。那么还有两种情况都是可能的。答案为：小灯L2短路；小灯L1断路。[变式训练题]在如图13所示的电路中，电源电压等于6伏，合上电键后电压表示数为6伏。经分析得出，电路中可能发生的情况是：______________________________。图12图13[例2]在如图14所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。分析：可以采用排除法。小灯L2短路，会导致电压表示数变小、电流表示数变大；小灯L2断路，会导致电流表示数变0；小灯L1短路，会导致两灯都不亮；一灯熄灭而电表示数都不变，只有小灯L1发生断路时才有此可能。本题正确答案为C。[变式训练题]在图15所示的电路中,电源电压不变。闭合电键K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。(B)灯L亮度可能不变。(C)电阻R可能断路。(D)电阻R可能短路。图14图15图16[例3]在图16所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是().\n.(A)灯L1断路。(B)灯Ll短路。(C)灯L2断路。(D)灯L2短路。分析：属于电路故障分析题。“—段时间后，其中的一盏灯突然变亮”排除了电路出现断路的情况，那么，故障现象只有发生短路了。电压表V2的示数变大，是小灯变亮的原因，一定是小灯L2突然变亮；电压表Vl的示数变小说明小灯L1发生了短路。专题一：电路故障问题“如右图所示电路：（填：“有无示数”及“亮”、“不亮”）1）如果灯丝断路，电流表_____、电压表______、灯_____。2）如果灯内短路，电流表_____、电压表______、灯_____。3）如果电流表断路，电流表_____、电压表_____、灯_____。4）如果电流表短路，电流表_____、电压表_____、灯_____。5）如果电压表断路，电流表_____、电压表_____、灯_____。6）如果电压表短路，电流表_____、电压表_____、灯_____。7）如果两表位置接错，电流表_____、电压表_____、灯_____。1．如图:闭合开关后,只有一盏灯亮,两表读数相同,则可知（）A.L1断路B.L1短路C.L2断路D.L2短路2.如图电源电压6V不变,闭合开关后,只有一只灯泡发光且电压表的示数为6V,其原因是（）A.L1断路B.L1短路C.L2断路D.L2短路3.如图:闭合开关后,两灯均不亮,一同学用导线去检查故障。先将导线并在L1两端,发现L2亮、L1不亮；然后在并L2两端,发现两灯均不亮.则可知（）A.L1断路B.L1短路C.L2断路D.L2短路4.如图:电源电压保持不变,闭合开关后灯L1、L2都正常发光.经过一段时间后,其中一盏灯突然熄灭,而电流表、电压表示数都不变.产生这一现象的原因是（）A.L1断路B.L1短路C.L2断路D.L2短路5.如图为两个灯泡组成的串联电路，电源电压为6V。闭合开关S后两灯均不发光，用一只理想电压表测量电路中AB间电压为0；bc间电压为6V，则电路中的故障可能为（）.\n.A．L1短路且L2断路B．L1和L2均断路C．L1断路且L2短路D．只有L2断路6.（多选）如图:开关闭合后,发现电压表的指针不动,可能出现的故障是（）A.L1灯丝断了B.L2灯丝断了C.L2短路D.电压表出现断路7.（多选）如图:开关闭合后两灯均不亮,电流表无示数,电压表示数约等于电源电压,则下列说法正确的是（）A.电压表无故障B.电流表断路C.灯L1断路D.灯L2断路8.（多选）如图:开关闭合后发生的现象是（）A.灯不亮、电流表烧坏B.灯不亮、电流表无明显偏转C.灯不亮、电压表有示数D.灯亮、电流表、电压表都有示数9.如图:开关闭合后,小灯泡发光,两表均有示数.在实验中灯突然熄灭、电压表示数增大、电流表示数为零.则该现象故障的原因可能是（）A.灯被短路B.开关被断开C.灯丝被烧断D.滑动变阻器被烧断10.如图:闭合开关后,发现只有一只灯发光,另一只不发光.则下列说法正确的是（）A.不发光的灯泡灯丝断了B.两灯比较,不发光的灯泡灯丝电阻小C.两灯比较,不发光的灯泡灯丝电阻大D.两灯比较,不发光的灯泡灯丝通过的电流小11.如图所示电路中，电源电压不变，灯泡L1，L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产生这一现象的原因是（）A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路12.如图所示，当开关S闭合，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能是（）A.L1短路B.L2灯短路C.L1灯丝断开.\n.D.L2灯丝断开13.如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转；该电路的故障可能是（）A.从A端经电流表到开关这段电路中出现断路B.灯泡L1的灯丝断了C.灯泡L2的灯丝断了D.电流表和两个灯泡都坏了14、在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A、灯L1可能变亮B、灯L1亮度可能不变C、灯L2可能断路D、灯L2可能短路15、在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是（）A、电流表坏了B、灯泡L1的灯丝断了C、两个灯泡都断路D、灯泡L2的灯丝断了16、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A、灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路17、如图13所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是（）A、电流表断路，电灯L1和L2完好B、L1灯丝断路，电流表和L2完好C、L2灯丝断路，电流表和L1完好D、L1、L2灯丝都断路，而电流表完好专题二：电表示数变化问题.\n.一．填空题：1．如图1所示：闭合开关S后，将滑动变阻器滑片P向左移动时，电流表的示数_____、电压表的示数________（选填“变大”“变小”或“不变”）2．如图2所示：当滑动变阻器滑片向右移动时，电压表示数_______、电流表A1的示数__________、电流表A2的示数_______（选填“变大”“变小”或“不变”）3．如图3所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动过程中，电压表V1示数_______、电压表V2示数________、电流表A的示数_______（选填“变大”“变小”或“不变”）PVAS4．如图4所示：开关闭合后，当滑动变阻器滑片P向右滑动过程中，电流表的读数________、电压表的读数________（选填“变大”“变小”或“不变”）（图1）（图2）（图3）（图4）5．如图5电路：开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，电流表的读数________、电压表的读数_______（选填“变大”“变小”或“不变”）灯泡亮度_______。（选填“变亮”“变暗”或“亮度不变”）6．如图6所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数_______，电流表A1的示数_______，电流表A2的示数_______。(填“变大”、“变小”或“不变”)（图5）（图6）7．如图7所示的电路中，R1、R2是定值电阻，电源电压U保持不变。当开关S1由断开变为闭合时，电路中的总电阻______、电压表示数______、电流表示数______。（填“变小”“变大”或“不变”）8．如图8所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2.\n.，两电表均有示数；再断开开关S2，则电流表示数______，电压表示数______，电压表与电流表示数之比______(填“变大”、“变小”或“不变”)9．如图9所示的电路中，电源电压保持不变，闭合开关S后，电压表的示数_____，电流表的示数_______，电路中的总电阻________。(填“变大”、“变小”或“不变”)（图7）（图8）（图9）二．选择题：10．如图所示电路中，电源电压不变，闭合开关S，把变阻器的滑片P向左移动时（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大11．如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小12．如图所示的电路中，电源电压不变。闭合开关后，滑动变阻器的滑片P向右端滑动时（）A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大A2A1V（12题图）（10题图）（11题图）专题一：参考答案一．“课前练习”：1）无示数、有示数、不亮2）有示数、无示数、不亮3）无示数、无示数、不亮4）无示数、有示数、亮5）有示数、无示数、亮6）有示数、无示数、不亮7）无示数、有示数、不亮.\n.二．选择题1．C2．D3．A4．A5．C6．ACD7．AC8．BC9．C10．B11．C12．A13．C14．C15．D16．D17．A专题二：参考答案一．填空题：1．变大、变大2．不变、不变、变小3．不变、变大、变小4．变小、变大5．变小、变小、变暗6．变大、不变、变大7．变小、变大、变大8．变小、变小、不变9．不变、变大、变小二．选择题：10．A11．C12．B.
