初中电学综合题中考复习 29页

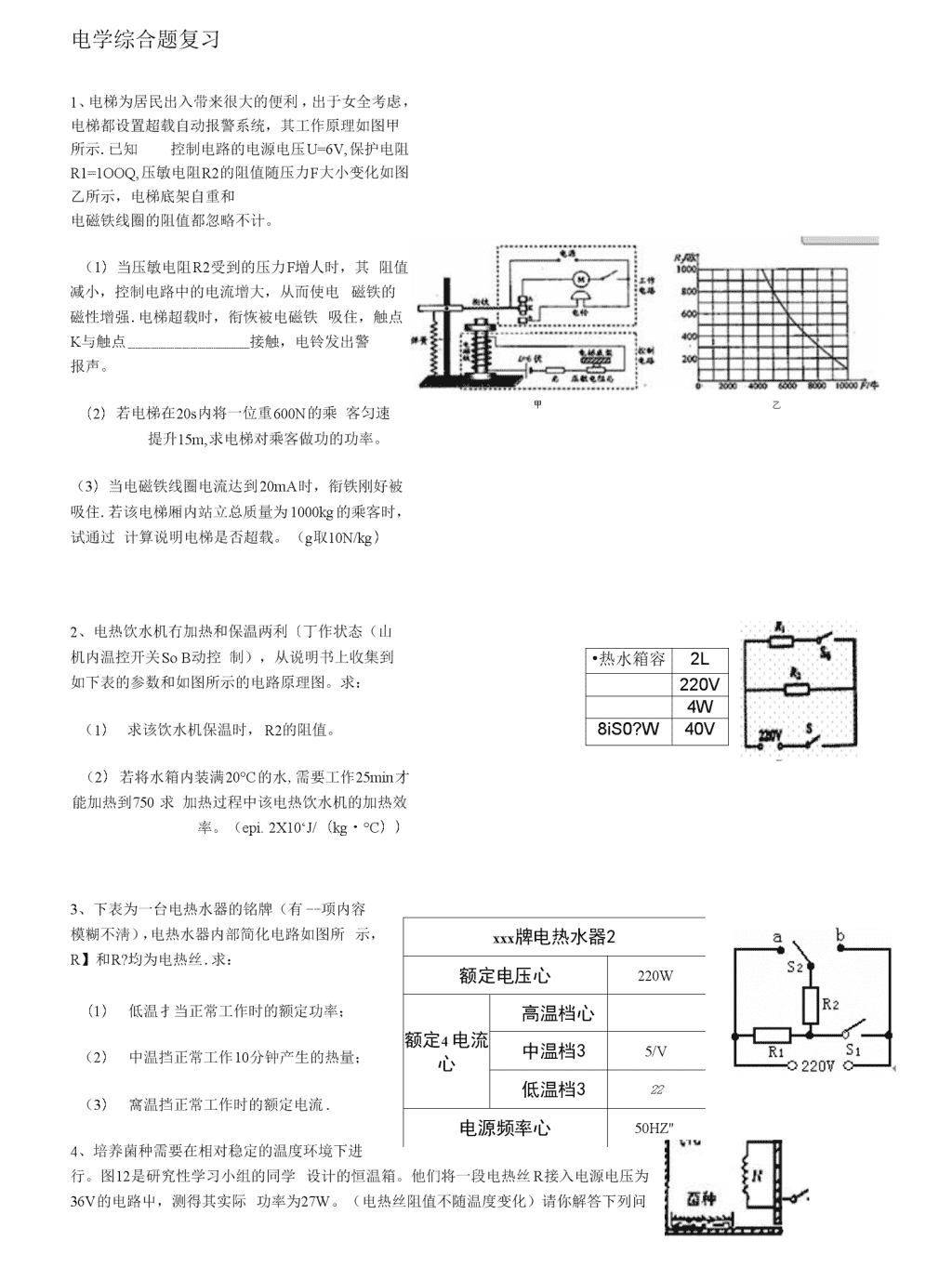

电学综合题复习1、电梯为居民出入带来很大的便利，出于女全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示.已知控制电路的电源电压U=6V,保护电阻R1=1OOQ,压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。甲乙（1）当压敏电阻R2受到的压力F増人时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强.电梯超载时，衔恢被电磁铁吸住，触点K与触点接触，电铃发出警报声。（2）若电梯在20s内将一位重600N的乘客匀速提升15m,求电梯对乘客做功的功率。（3）当电磁铁线圈电流达到20mA时，衔铁刚好被吸住.若该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载。（g取10N/kg）•热水箱容积2L220V4W8iS0?W40V2、电热饮水机冇加热和保温两利〔丁作状态（山机内温控开关SoB动控制），从说明书上收集到如下表的参数和如图所示的电路原理图。求：（1）求该饮水机保温时，R2的阻值。（2）若将水箱内装满20°C的水,需要工作25min才能加热到750求加热过程中该电热饮水机的加热效率。（epi.2X10‘J/（kg・°C））xxx牌电热水器2额定电压心220W额定4电流心高温档心中温档35/V低温档322电源频率心50HZ"3、下表为一台电热水器的铭牌（有--项内容模糊不淸），电热水器内部简化电路如图所示，R】和R?均为电热丝.求：（1）低温扌当正常工作时的额定功率；（2）中温挡正常工作10分钟产生的热量；（3）窩温挡正常工作时的额定电流.4、培养菌种需要在相对稳定的温度环境下进行。图12是研究性学习小组的同学设计的恒温箱。他们将一段电热丝R接入电源电压为36V的电路屮，测得其实际功率为27W。\n（电热丝阻值不随温度变化）请你解答下列问题：ra\n(1)电热丝是利用电流的效应工作的。(2)通过电热丝R的电流为多大？(3)为保证菌种的培养，箱内发热功率应为12肌在不改变电源电压和原电热丝的情况下，需在箱内小联一段多大阻值的电热丝？5、CFXB型“220V1100W”的电饭煲有两档开关，如图11所示，档2是高温烧煮；档1是炯饭、保温。当接档“2”时，电路的总功率为1100瓦；当接档“1”时，电路的总功率为22瓦。(虚线框内为电饭煲的简易原理示意图)求：串联电阻R的阻值和它在档“1”时的功率。6、如图所示是某电热锅的工作电路图，L为标有“6V100mA”的指示灯,用为限流电阻，他、用是阻值分别为423.5Q、60.5Q的发热电阻。接通电源，闭AS】、％电热锅开始加热，当锅内水温达到100°C时，S?自动断开，S】仍闭合，维持小火炖煮。求：(1)要使指示灯正常发光，用的阻值是多少？(2)小火炖煮时发热电阻的功率是多少？(3)在一个标准大气压下，电热锅将4.5L,20°C的水烧开需要35min,则电热锅的效率是多少？(水的比热容为4.2x103J/(kg・°C),密度为l.OXloWm3)7、如图14所示，电源电压为4伏保持不变，定值电阻水为5欧姆，凡为标有“50Q1A”字样的滑动变阻器。闭合一电键S,电流表指针偏转角度相同，求：⑴通过用的电流。⑵此时滑动变阻器凡接入电路的阻值。⑶将变阻器凡的滑片P移至某一位置时，三个电表在量程不变的情况下，示数能否达到满量程？若可行，请计算出所对应的兄值；若不行，请说明理山。&小刚观察了市场上的''测重仪”后，画出了如图所示的原理图：A为托盘，P为金属滑片H固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时,P位于R的最上端。已知R°=5Q,R的最大阻值为25Q,电源电压恒为3V。问:(1)图中的质量表应该用什么电表改装?o(2)当开关S闭合，不称量物体时，通电5min电阻R消耗的电能是多少?(3)为称最物体质量达到最大值时，心消耗的功率是多少?\n9、随着经济水平的不断提髙，小汽车越来越多地走进了我市普通家庭。下表为小军家小汽车的相关数据:水箱装满水后总质量:1600kg额定功率:lOOkW车轮与地面的总接触面积：8.0X102m2水箱容量：5L（1）汽车发动机是汽油机，从能源可否再生角度來看，汽汕是能源。（2）汽车启动时，需将钥匙插入钥匙孔内并旋转（相当于闭合开关），请你用笔画线代替导线将轿车的启动原理图连接完整。（3）汽车上的散热器川水作为冷却剂，这是利用了水的较大的性质，当一水箱装满水，水温升高20°C时，求水吸收的热量。（5=4.2X1O\J/（kg°C））（4）该千静止在水平地面上时，求对地面的压强。（歹10N/kg）（5）假若该车在水平路面上以40kW的功率匀速行驶lOmin,消耗汽油1.5kg,求小汽车发动机的效率。（°汽沪4.6X107'J/kg）额定电压：220V额定功申：2000乂容M：2kn10、某电水壶的铭牌信息如图15所示，电水壶在标准大气压下工作.【c木二4.2X103J/（kg-°C）］（1）电水壶装满初温为20"C的水时，在额逑电压下•将水烧开用了7min.图15求：①水吸收的热量是多少?②电水壷烧水过程中的能量转化效率是多少?⑵晚上是用电高峰时段，如果电压下降10%.求：这时电水壶的实际功率只（•电阻不随温度改变）⑶为使电水壶的功率在用电髙峰时仍能达到2000W,甲、乙两位同学对电水壶的电路进行了改造，在原电阻丝用两端并联一个电阻丝兄，如图16所示，并分别推导出了&的表达式.甲同学:乙同学：耳请你指出哪个农达式是错误的，并分析如果使用错误农达式对应的的电阻丝來改造电水壶的结果.11、有一种电热水器铭牌的部分内容如表三所示：（1）该电热水器装满水时，要把热水器里的水从25°C加热到75°C,需要多少热量？\n[p水二1.0X10'kg/n?,C水=4.2X103J/(kg・°C)]（2）安全防电墙技术就是在电热器内部形成永久性电阻，从而降低在杲常情况下经过人体的电流値，经过防电墙处理后，人体承受的电压不高于12V,如图18所示，这就保证人体的安全。人体的最大电阻约为2X107Q,求防电墙的电阻&大约是多少？（3）该热水器并联在家庭电路中工作时，在lOmin内产生的热量为6X105J,求这个时间段家庭电路的实际电压？（设电阻都为定值电阻）12、小华家新买了一个煮蛋器，其外观如图16所示.该煮蛋器一次可煮6只鸡蛋，铭牌如下表所示.一次，妈妈将6只质量均为50g的鸡蛋装入煮蛋器，通电3min后，妈妈断开电源，再过2min,妈妈从煮蛋器中取出鸡蛋，小华发现，鸡蛋己经完全煮熟了.贝办图16XX牌煮蛋器型号2010A额定电压220V额定功率350W净重0.2kg防触电类型一级乙・（1）本次煮鸡蛋的过程中，共用电多少焦？（2）若鸡蛋的初温为20°C,煮蛋器中水的沸点为100°C,则本次煮鸡蛋的过程中鸡蛋吸收的热量的多少?该煮蛋器煮鸡蛋的效率为多大?［鸡蛋的比热容取2.1X103J/（kg-°C）］廉定电压十220V」加热功率a保温功率p40W^甲2（3）妈妈为什么在鸡蛋煮了3min后再断电加in,然后再从煮蛋器屮取出鸡蛋？说说你的看法.（写一点即可）13、图甲是一台常川的电热饮水机，下表是它的铭牌数据，图乙是它的电路原理图，其中0是温控开关，用是加热电阻，用是定值电阻。（1）请画出饮水机处于加热状态时的等效电路图。（2）在加热状态下，饮水机止常工作时电路屮的电流是多大?（3）求保温时电路中的总阻值为多少?（4）若饮水机把0.5kg的水由20°C加热到100°C所需要的时间为7min,请通过计算说明此加热过程中电阻丝产生的热量是否有损失?（水的比热容为s=4.2X10\j/（kg.°C））14、如图，电源电压U不变,RR为定值,当S&闭合时，灯厶正常发光且R的功率为18W；当S$断开时，灯厶的功率为正常发光时的功率的丁且R2的功率为1W,其中R】＞R,求：灯正常发光时的额定功率是多少？15、如图所示，电源电压为12V,并且保持不变，滑动变阻器的最大阻值为18Q,R。为12Q,小灯泡上标有“6V3W”字样。求：（1）灯泡的电阻和止常工作时的电流是多少？\n（2）当S闭合，Si、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大?（3）当S闭合，S】、◎都断开时,（4）当S闭合，S】、S2都断开时,调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少?调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少?（5）闭合S、Si、S2,调一节滑动变阻器,此时电流表示数为2.5A,求此时滑动变阻器的阻值。16、图18甲所示电路中，电源两端电压保持不变。小灯泡的阻值为12欧且不随温度变化。闭合开关S时，电流农的示数为S定值电阻用消耗的电功率为A；只闭合开关S、SW，电流表的示数乙为1.5A；只闭合开关S、S2时，电流表的示数为厶；所有开关都闭合时，小灯泡L正常发光,定值电阻虑和金消耗的总功率为P。已知厶:为1:2,*:/上1:14。求：（1）定值电阻用与&的阻值之比；（2）电流表的示数Z；（3）小灯泡L的额定功率A。17、在图所示电路中，电源电压保持不变，定值电阻RlIOQ,R初滑动变阻器•闭合开关S,当滑片P在s端是，电流表的示数为0.3A；当滑片P在b端时，电压表示数为2V.求：（1）滑动变阻器&的最大阻值？（2）当滑片P在b端时，定值电阻R】消耗的电功率是多大？S17求R。的阻值是25、如图17所示，电源电压为6V,并且保持不变，滑动变阻器的最大阻值为20Q,小灯泡上标有“3V0.6W”字样。求：（1）、灯泡的电阻和正常工作时的电流是多少？（2）、当S闭合，Si、S2都断开时，要使灯泡止常工作，滑动变阻器接入电路中的阻值为多大？⑶、保持滑动变阻器的位置不变，再闭合&、S2,此时电流表示数变化了1A,多少?18、图中所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图乙所示。（电阻丝AB的阻值不随温度变化）求：（1）小灯泡的额定功率；（2）电阻丝AB的阻值;\n（3）当AB连入电路的阻值Rl2.5Q时，灯泡消耗的功率为3.2W,此时灯丝的阻值为多少?额定电压220V频率50Hz额定加热功率920W19、小明同学家里的电热饮水机冇加热和保温两种功能，可由机内温控开关S。进行自动控制。小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图。请解答如下问题：（计算结果若不能整除，保留一位小数）（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？（2）若电阻&的阻值为1210Q,则电阻心的阻值为多少？（3）在傍晚用电高峰期，供电电压可能会下降，当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？20、小明设计了一个测量物体质量的“托盘秤”，如图21（甲）所示是其原理示意图，其屮托盘上放置物体，压力传感器R的电阻值会随所受压力大小发生变化，杠杆AB0可绕0点转动，电压表的量程为0〜3V（可显示质量大小）。已知OB：BA=1：2,电阻Ro的阻值为100Qo压力传感器R农血能承受的最大压力为400N,压杆与压力传感器的接触面积为2cm2,压力传感器R的电阻值随所受压力变化的图彖如图21（乙）所示，电源电压恒定不变，当秤达到最人称竝时，电压表的示数达到最人值3V,托盘和杠杆组件的质址忽略不计。求:（1）该压力传感器能承受的最大压强；（2）该电路的电源电压；（3）当电压表的示数为1.5V时，托盘上被测物体的质量（g=10N/kg）。21、额定电压为2.5V的小灯泡连入如图甲所示的电路屮，电源电压保持不变，滑动变阻器几的最大电阻为10Q.闭合开关S,滑片从方端向左滑动，玄到小灯泡正常发光，得到如图乙所示的I—I：图象，求：（1）小灯泡的额定功率（2）滑片在b端时小灯泡的电阻.（3）电源电压.22、从2011年5月11口起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当丁•图所示。电源电压恒为6V,传感器电阻R?的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R?的电阻为50Q。使用前要通过调零旋钮（即滑动变阻器R.的滑片）对测试仪进行调零，此时电压表的示数为5V.求：（1）电压表的示数为5V时，电流表的示数为多少?\n(2)电压表的示数为5V时，滑动变阻器乩的电阻值为多少?(3)调零后,&的电阻保持不变。某驾驶员对着测试仪吹气5s,若电流表的示数达到0.2A,表明驾驶员醉驾,此时电压表的示数为多少？型号：XX-88额定电压：220V额定功率：1100W水壶的容积：2L频那：50HzS温控器23、某型号电水壶的铭牌如F表,图22是电水壶的电路图,R为加热器，温控器S是一个双金屈片温控开关，随温度变化闭合或断开，从而实现了口动控制保温和加热两种状态。加热器电阻变化忽略不计，贝IJ：(1)当S闭合时，电水壶处于状态，电阻R。的作用是O(2)若电水壶的效率为84%,现将一满壶23°C的水在标旌人气压下烧开至少需耍多长时间？［水的比热容c二4.2X103J/(kg・°C)］。(3)当电水壶处于保温状态时，通过加热器的电流是0.2A,此时电阻R。的电功率是多少?24、桥的入口处安装了“超载检测报警系统”.检测时，当车辆重量小于1X103N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1XIO'N时，红灯亮、绿灯灭，表示禁止通行.系统中的电路元件如图(甲)所示，其屮压敏电阻Rx在检测时承受车辆的全部重量，它的阻值随所受压力卜、变化的图像如图(乙)所示；心为定值电阻；电磁继电器线圈的阻值为10Q,当流过线圈的电流大于等于30皿时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯、红灯的正常工作电压均为220V.(1)请在图(甲)中用笔画线代替导线完成电路连接.(2)求出定值电阻Ro的阻值综灯—O220VQI乙》开关S闭合后电1(1)如果饮水机每天累计2h处于加热状态、英余吋间处于保温状态，每天按24h计算，则这台饮水机一天消耗的电能为多少kW-h?25、如图所示，电阻胎15Q,开关S断开时电流表示数为0.4A,流表的示数为1A,若电源电压不变，求：(1)电源电压是多少？(2)金的阻值是多少?\n(2)通电lmin电路消耗的电能是多少?\n26、如图所示是小欣家的电热饮水机及该电热饮水机说明书的一些数据和电路原理图，该饮水机冇加热和保温两种工作状态(山机内的温控开关S控制)O热水箱容量1L加热时功率500W额定电压220V保温时功率50W(1)你认为该电热饮水机应该选用两孔插座还是三孔插座，为什么？(2)R2的阻值.(3)若正常工作时，该电热饮水机加热的效率为90%,将满热水箱的水从20°C加热到95°C需耍多长时间？27、如图所示的电路中,开关S闭合后,电压表VZ的示数分别为12V和4V,电阻R2=20Q,求电阻R.的阻值和电流表A的示数分别为多少？\n参考答案一、计算题1、(1)B,(2)450W(3)方法一G=mg=1000kgX10N/kg=10000NL1=1R1=O.02AX100Q=2V査图乙E=9000N<10000N,所以超载方法二G=mg=1000kgX1ON/kg=10000NR2=R总一R1=300Q-100Q=200Q査图乙F=9000N<10000N,所以超载方法三G=mg=1000kgX10N/kg=10000N查图乙F=10000N,R2=100QR总、=Rl+R2=100Q+100Q=200Q所以超载2、解:(1)当S。断开时,工作在低温档,功率为40WR2=U7P=1210Q(2)当S°闭合时，工作在高温档，功率为440Wm二Pv=2kgQ=mc(tl-t0)=4.62X105J\nW=Pt=6.6X105J\nn二Q/W=70%说明：计算时其它解法只要正确可相应相应得分；计算过程无公式不得分；漏写、错写单位扌111分，但不重复扌II分。3、(1)低温档额定功率=220VX2A=440W(2分)(2)中温档10分钟产生热量&=lf=Pt=UIt=10X60sX220VX5A=660000J(2分)(3)低温档是用和&串联，中温档是乩高温档是用、用并联工作。所以，R=U/I=220V/5A=44Q。金=22OV/2A-R1=66Q。用和金并联之后电阻《=26.4Q。则高温档的电流为I=220V/26・4Q=&33A(4分)4、(1)热r二通过电热丝“的电沅/-；；75A(S)VI：•电热丝用餡电阻k=¥=當±=勺8。……，….1分•・・P=IH二“联电削后的电洗』一1一為幣「•扌A•：:.也联电魁片的©电肌用.「琴-学小如••…3A♦♦需賀申耽吐热堆的电RlffiRT圧尺g—R严】O8Q-48Qr60H・•评分说明，其它疋越解滨均可磅分■公式p=ui可硯:.£400W,“a13ZBU-220Vwb82A1分(2)玻璃吸收的热St为：Q.«=0.75xl(pj/(kg・V)xlkgx(30X：-(-IOV)]-3xlLj根据公式戸=号可得，电鶴膜消耗的电能为：W=P/«400Wx2x60s■4.8x104J加热时的效率为：4.8X104J=62.5%(3)电路中申联一个滑动变阻签说明：以上答案仅供参考■开放性试題•只要昔案合理即可给分.6、R=2156Q4分P1=21.56W2分7、(1)2140Q(2)100W(3)90%8.(1)厶二07用二4伏/5欧二0.8安\n⑵Z+0.8安二5/2存0.2安1分RM7，=4伏/0.2安二20欧1分（3）V表不行：V表测的是电源电压，而电源电压是4伏1分.Ai表可以：若72=0.6安，则底二4伏/0.6安二6.67欧1分八表不行：当几满刻度时，入最人值为0.6安，则A为1.4安1分9、(1)RR串联R二R】+&二20Q+30Q二50Q1=U/R=6V/50Q=0.12A(2分)(2)P=U1=6VX0.12A=0.72W(2分)（1）用电流表改装“分）(2)75J(2分)(3)1.8W(2分)11、(6分，各题每问1分)(1)不可再生⑵略(3)比热容4.2X10sJ(4)2X10sPa(5)34.8%12、⑴①水吸收的热量：Q=cm(t-e)=4.2X103J/(kg-°C)X2kgX(100°C-20°C)二6.72X10'J(2分)②消耗的电能：W二Pt二2000WX7X60S二&4X105J(1分)能量转化效率：nQ■X100%二6・72畑叮8.4xlOJJxioo%80%.(1分)（2）实际电压：〃实二〃砸（1-10%）二220VX（1-10%）二198V（1分）鱼（22W尸电阻丝的电阻：R严尺■二2000V=24.2Q（1分）吩38¥严实际功率：耐=24.2C1=162OW（1分）\n分析过程：通过比较可知，乙同学计算的凡小于甲同学计算的凡，乙同学的凡接入电路后，电路消耗的总功率大于2000W,导线中的电流过大，存在安全隐患。（2分）捋、解：（1）Q-Mtt-^U-UxlO^lO^SOxlO^xCTS-lSJJ-lJISxIoV（龙分）（2）■进■岳zr尺牛壽存阮（2分）W6x10s7iooof（2分）R■譽R•嗤如—唱*,故有面T丽，解得％・2«*（3分）14、解：(1)JF=ft=350IFxl8(b=6.3xl0V⑵0ilX103J/(kg-°C)X6X0.05kgX(100-20)°C=5.04X10'j2分5.04x10*76.3x10*7xlOOM=80K（3）水蒸气温度很髙，或液化放热，烫伤严帝。15、（1）1分-4=1KI（2）在加热状态下，电路中的电流是晋鍔“2分（3）保温时，K和R：?串联,U3C220V)1It*=bP.40W1210Q(2)水吸收的热量为Q二cm(Wo)=4.2X103J/(kg-°C)X0.5kgX(100-20)°C=1.68X105J……2分电流所做的功为W=Pt=440WX420s=l.848X105J\n16、当S$2断开时,故得：伦=盼禺④联立化简得：2代-珥爲+2母=0解得：%=呱竝-严(舍去)⑤所严孰—=12F_代入①式得心,UP^»=12W⑥17、(1)0.5A；12Q(2)12Q；(3)4.8W；(4)8Q18、解：当闭合开关&断开开关S2,滑动变阻器的滑片在某位置財时，等效电路如答图3屮所示;当闭合开关◎断开开关滑动变阻器的滑片在某位置川时，等效电路如答图3乙所示;当断开开关S,闭合开关S2,滑动变阻器滑片仍在某位置艸时，等效电路如答图3丙所示;当电路消耗的电功率最大时，筹效电路如答图3丁所示。\nML4WU（图i分）解：（1）•：127/^=0.4W,人二厶家二0.4W（2）山于电源电压不变，厶（«+&）二厶（氏4■屁）\nly^4-^2^=«l+«M=T在图乙中，U&十如32刍=2又J9，所以"可在图丙中,所以\nU(3)Pl必二(&•*■血=0.4W&2邑_=鱼•・•耳1,3,所以:h兰十兰=竺_十0=竝A,2R.刃Jix36W=3W（英它解法止确也得分）19、解：⑴开关S、S】、S?都闭合，滑动变阻器的滑片戶移到A端时，如图1所示；⑵开关S、S】闭合，S?断开，滑动变阻器的滑片戶移到〃端时，如图2所示;-uM3⑶开关S、®闭合，SJ析开，滑动变阻器的滑片户移到中点时，如图3所示;SIU2由图23：&:炉2:5,仏：庐1:2解得：&:庐2:5由图2:〃：庆2:5解得：RRR\由图3:仏：庐1:2\n解得:Rl2Rl由图23：电源两端电压不变，解得:乌二號二25/二5由图23得：A"（血十鸟）1658均=2x/>=-x2.88r=1.8r解得：88由图23：电源两端电压不变，得:MlZ.A4-/L222T=TTT-=T7Z1=±xZ=—xt.8A=0.24j<1血*耐15解得」1515由图2：解得:P_2,8WF兀■0.244=12T20、解：只闭合开关S时，等效电路图如图5所示；只闭合开关S、Si时，等效电路图如图6所示；只闭合开关S、S2时，等效电路图如图7所示；所有开关都闭合时，等效电路图如图8所示；\nIIAII*用IIii2|i\nPQ2(2)淫：尹氏寻523A—U・u—◎—2」4A+R+晨晨q+R+^2+34-55饭HQ3A炉Hlan4H20Q\n电源电压庐M=1.5AX8Q二12VI大I为所冇开关都闭合时，小灯泡L正常发光，此时小灯泡L两端电压等于电源电压。由题屮图町知，小灯泡L两端的电压庐12V时，则小灯泡L的额•定功率(其它解法正确也得分)21、(1)48.4(2)16.8(3)川电热水壶烧水更省钱22、(1)6(2)3023、解：(1)电动机对水做的最少功：W二Fs二Gh二mgh二1.2kgX9.8N/kgX0.5m二5.88J；(2)水吸收的热量:Q沪cm(t-U)=4.2X1O'J/(kg-°C)X1.2kgX(85°C-25°C)=3.024X107；(3)电热水壶做的功：Q吸3.024X10打W.(.=耳=96%=3.15X107，电热水壶的实际功率:W电3・15X10打P$=t=315s=iooow,电热水壶的电阻：2坐(220V)2r=P额二1210W=400电热水壶的实际电压：I)卫实R/iboowx40。二加口答：(1)电动机对水做的功至少”是5.88J；(2)水需吸收热量是3.024X10)\nR2两端的电压U2=2V,R\(1分)―(1分)(1分)(3)实际工作电压是200V.24、解：(1)当P在a端时,如上图所示,电源电压:U=IRi=O.3AX10Q=3V,当P在b端时，如下图所示，Ri两端的电压:Ui=U-U2=3V-2V=1V,Ri屮的电流：VR^R2串联,AI2=1fO.1A,(1分)Ra=51=-^=20Q滑动变阻器的最大阻值：―°11(2分)(2)当P在b端时，乩消耗的电功率：PfUiTfIVXO.1A=O.1W.(2分)25、解：(1)/-Pt-a6r-lsa］分(2)、当S闭合，Si、©都断开时，变阻器与灯串联0.5分灯正常发光则Ip=L=O.2AUp=U-Ul=6V-3V=3V0.5分(3)、闭合S、S】、S2时,灯被短路,Ro与变阻器并联——0.5分\n—=0.4A15Q1分Io=I总-Ip'=1.2A—0.4A=0.8A答：略26、(1)6W(2)9Q(3)5Q(1分)(1分)27、⑴由P=UI可得正常加热状态下的电流：1=P/920W/220V〜4.2A⑵当开关S闭合、S。断开时，电热饮水机只.有用工作，处于保温状态。由P=UII=U/R町得(1分)电阻凡消耗的功率：凭=厅/金=(220V)7121OQ=4OW仃分)当开关S、S。闭合时，电热饮水机处丁•加热状态。此时*消耗的电功率为：P\=P总一A=920W-40W=880W(1分)则育：R、=C]P、=(220V)2/880W=55Q(1分)⑶方法一：电热饮水机处于加热状态时的总电阻为：斤总=〃//^=(220V)$/920W=1210/23Q~52.6Q(2分)实际加热功率：戶实=〃实2/*总=(198V)7(1210/23)Q=745.2W(1分)[或P$=U；R尸(198V)2/52.6Q~745.3W]方法二：电路电阻不变，可得：R屯=1}IP总=〃实2/户实(2分)实际加热功率：P•关=实2"J92OX(198/220)2=745.2W・・・・(1分)方法三：实际加热功率：戶实=*实+只实=〃实2/用+〃实彳/用(2分)=(198V)2/55Q+(198V)2/1210Q28、解：(1)山压强的计算公式，可得压力传感器能承受的最大压强\np二F/S二400N/2X10V=2X106Pa1分(2)当秤达到最大称量时，由图象可知压力传感器R二50Q,1分由欧姆定律,可得:I=U/Ro=3V/100Q二0.03A1分U二I(Ro+R)二0.03AX(100Q+50Q)二4.5V2分(3)当电压表的示数为1.5V时，由欧姆定律，可得：l=Uo/Ro=l.5V/100W二0.015A1分压力传感器R的阻值R=Ui/I=(U-U0)/I=(4.5V-1.5V)/0.015A二200Q2分由图彖可知，当压力传感器R二200Q时，所受压力F二250N1分由杠杆的平衡条件,可得F・0A=G・0BG=F・0A/0B=F(OB+AB)/0B=250NX3/l=750N1分托盘上被测物体的质量m二G/g二750M/10N/kg二75kg1分29、(1)热闭合(2)4.5A48.4欧180000J(3)用60.5欧的电阻替换R130、0.75w5欧姆3v31、(1)根据欧姆定律I丸/R可得此时电流表示数I=5V/50Q=0.1A；(2)Ri两端的电压UlU—U?二6V—5V二IV,R的阻值RfUi/I=1V/0.1A=1OQ；(3)T=0.3A,RlIOQ,I=U/R,则Ri两端电压U/=IZRfIOOX0.2A=2V,电压表的示数IV二U—lV=6V—2V=4VO32、(1)加热分压(或限流)(每空1分)(2)满壶水的质量为：zzfpv=1000kg/m3X0.002m=2kg……0.5分烧开需要吸收的热量为:0沪M$d=4200J/(kg・°C)X2kgX(100°C-23°C)=646800J……0.5分\n山〃沪Q%可得nPt=Q汲,故t=Q諾(7?P)二646800J/(0.84X1100W)=700s(3)由Hr,可得加热器的电阻为:Plf/P-(220V)2/1100W=44Q……0.5分当水壶处于保温状态时，加热器两端的电压为："叭.2AX44Q=8.8V……0.5分电阻兀两端的电压为：Z/>^tt=220V-8.8V=211.2V……1分故电阻兄的电功率为:/5F&A211.2VX0.2A=42.24W……1分或：由P^lf/R,可得加热器的电阻为：広lf/P-(220V)71100WM4Q……0.5分当水壶处于保温状态时，电路消耗的总功率为:P=67-220VX0.2A=44W……0.5分加热器消耗的电功率为:Pt=Uil=fR=(0.2A)2X44Q=1.76W……1分则电阻局的电功率为:Po=P~PR4W-1.76W=42.24W……1分评分说明：其他合理答案也可。分步给分。没有公式只有数字运算过程33、(1)略(说明，控制电路画对得2分，工作电路画对再得2分)(2)当线圈中电流为30mA时,红灯亮，此时I=U/R总30mA=6V/R总算出R总=300Q,查图乙提此时Rx=100Q,只总=Rx+R)+R咖所以R°=90Q(说明：本小题共4分,算出总电阻得2分，再算出R。再得2分)34、解：(1)、1L二l.OXlOf热水箱储水的质量：m水二p*v=l.OX103kg/m3x1.0X.10_3B3=lkg热水箱储水升温吸收的热量：Q吸二C水niMt=4.2X103J/kg・°CX1kgx(80°c-20°c)=2.52X105J3分(2)、消耗的电能：W二QMn=2.52X105J4-80%=3.15X105J加热的时间:t=W/P=3.15X10sJ4-500W=0.63X10s=630s=10.5min3分(3)、每天加热消耗的电能:Wi=Piti=O.5kwX2h=lkW•h每天保温消耗的电能:W2=P2t2=0.04kwX(24h-2h)=0.88kW・h\n每天消耗的总电能:W二Wi+W?二lkW・h+O.88kW・h二1.88kW・h3分答：35、解：(1)、Ri与R2并联,UfIiRfO.4AX15Q=6V电源电压：U二UlI二6V2分(2)、&中的电流:I2=I-Ii=1A-0.4A=0.6AR2的阻值:R2=U2/I2=6V/O.6A=10Q2分(3)、电路消耗的电能：扫UIt=6VXlAX60s=360J2分.答：36、(1)水吸收的热量：Q^cmAt=4.2X103J/(kg*°C)X2kgX(100°C-28°C)二6.048X1O‘J；•・・Q吸二W电X90%；・・・消耗的电能:W电二Q«/n=6.048X10J/0.9=6.72X105J^l.86kW*h(2)由煤气表读出所用煤气的体积:V=0.49m-0.45m3=0.04m3,Q族二Vq二0.04m3X3.6X10;J/m3=14.4X103J；Q〃Q放=6.048X105J/14.4X105J=42%(2)小聪家一个月的总热量如果由电来供给,需耗电：1.86kW*hX1500=279kWh,费用：0.5元X279=139.5元，如果用天燃气需0.04m3X1500二60m',费用：2.5元X60-150元，因此在IT前价格情况下川电磁炉较经济；另外电磁炉对环境无污染，且热效率也高，既节能又环保。【解析】(1)知道水的质量、初温和末温，可由吸热公式求水吸收的热量；知道热效率，利川Q吸二'5X90%求消耗的电能；(2)由煤气表读出所用煤气的体积，利用Q放二mV求煤气完全燃烧放出的热量，利用效率公式求煤气炉的热效率；(3)水吸收相同的热量，比较使用电磁炉和煤气所消耗的费用，同时述要考虑两种灶具对环境是否冇污染,即可得出结论。【点拨】木题考查了学生识别图表的能力，并从表格中找到冇用的信息，运用到解题过程.木题还从实际生活屮常见的实例，锻炼了学生解决实际问题的能力，并进行节能减排方而的教育。37、解：(1)I=P/U=1100/220=5A;(2)R=U7P=22O2/1100=44Q\n(3)W二Pt二1100X5X60二330000J38、(1)防止饮水机漏电，引起触电事故。(2)当S。断开时，饮水机处于保温状态：R2=U2/P保沪(220V)2/50W=968Q(3)热水箱中的水质量:m=p*V=1.0X10"kg/m3XlX103m3=lkg水吸收的热量：Q沪cm(t-ti)=4.2X103J/(kg・°C)XlkgX(95°C-20°C)=3.15X105J当S。闭合时，饮水机处于加热状态:因为该电路是纯电阻电路，所以Q«=nW.u=nPt即：t=Q«/nP=3.15X105J/0.9X500W=700s【解析】(i)三孔插座比两孔插座屮多出的一个孔是用來接地线的，H的就是为了防止触电；(2)当S。断开时，饮水机处于保温状态，电路中只有&在工作，利用R二U2/P求出&的阻值；(3)先求出水的质量，再根据公式Q疗cm(t-tj求出水吸收的热了，根据效率和电功率公式Q疗nW电二nPt最后代入，即可求解。【点拨】解决本题的关键：一是电功率公式和效率公式的灵活运用，二是利用表格和电路图解决实际问题的能力。39、(2)Rl=10QA的示数为0.4A40、(1)R1二5QR2二20Q
