2010年北京中考二模初中物理多选压轴 4页

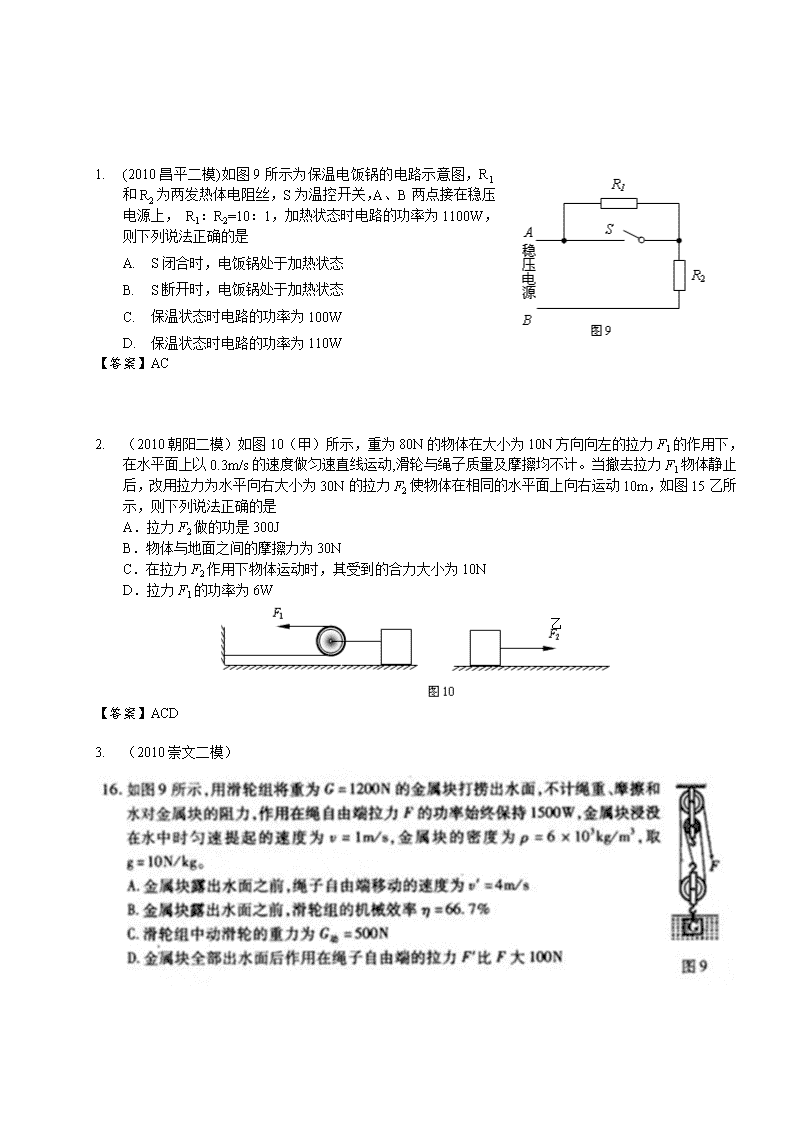

1.(2010昌平二模)如图9所示为保温电饭锅的电路示意图，R1和R2为两发热体电阻丝，S为温控开关，A、B两点接在稳压电源上，R1：R2=10：1，加热状态时电路的功率为1100W，则下列说法正确的是A.S闭合时，电饭锅处于加热状态B.S断开时，电饭锅处于加热状态C.保温状态时电路的功率为100WD.保温状态时电路的功率为110W【答案】AC2.（2010朝阳二模）如图10（甲）所示，重为80N的物体在大小为10N方向向左的拉力F1的作用下，在水平面上以0.3m/s的速度做匀速直线运动,滑轮与绳子质量及摩擦均不计。当撤去拉力F1物体静止后，改用拉力为水平向右大小为30N的拉力F2使物体在相同的水平面上向右运动10m，如图15乙所示，则下列说法正确的是A．拉力F2做的功是300JB．物体与地面之间的摩擦力为30NC．在拉力F2作用下物体运动时，其受到的合力大小为10ND．拉力F1的功率为6W乙【答案】ACD3.（2010崇文二模）\n1.（2010房山二模）如图4所示电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V，电流表的最大值为3A、最小值为1A，由此可以确定A．定值电阻的阻值为3ΩB．滑动变阻器的最大阻值为2ΩC．电源电压为9VD．滑动变阻器的最大功率为6.75W【答案】ACD2.（2010海淀二模）如图7所示，电源电压恒为24V，小灯泡的规格为“6V3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω。电压表使用的量程为0～15V，电流表使用的量程为0～0.6A。要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）。下列说法正确的是（）A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24ΩC．定值电阻R2消耗电功率的最大值为4.32WD．电路总功率的变化范围是9W~12W【答案】BD3.（2010密云二模）在0.5kg的平底空水桶内，装入15kg的水并放在水平地面上，如图甲所示。水桶对地面的压强为3100Pa。小刚用细线拴着体积为4×10-3m3密度为3×103kg/m3的金属球。当手提细线使金属球浸没在桶内的水中时，水面升高了5cm，如图乙所示。g取10N/kg。则下列说法正确的是A．水对桶底的压强增加了800paB．水对桶底的压强增加了500paC．水桶对地面的压强是5500paD．水桶对地面的压强是3900pa【答案】BD图74.（2010平谷二模）如图7所示，电阻R1、R2和R3接到电压为12V的电路中，电压表V1的示数是6V，电压表V2的示数是8V，电路消耗的总功率是2.4W，下列计算正确的是　A．R1的阻值是10ΩB．R3消耗的功率是1.2WC．10s内电流通过R2产生的焦耳热是4J　　　D．电路中的电流是0.1A【答案】BC\n1.（2010年顺义二模）在图8所示的电路中，电源电压不变。闭合开关S，电压表V1与V2示数之比为3：4，电流表A1的示数为1A，电阻R1的功率是4W。若将电压表V2换成电流表A2，电流表A2的示数为3A。则下列计算结果正确的是A．电阻R1与R2之比是3:4B．电源电压是12VC．电阻R3的阻值是2ΩD．在如图所示的电路中，若通电1min，电阻R2消耗的电能是120J2.（2010通州二模）用如图7所示的滑轮组匀速提起重1000N的物体，10s内拉力F拉动绳子自由端移动的距离是12m，所做额外功是800J。则下列说法正确的是A．动滑轮重是200NB．物体上升的速度是1.2m/sC．拉力F的功率是480WD．滑轮组的机械效率约为83.3%【答案】CD3.（2010西城二模）如图6所示电路电源两端电压不变，R1是电阻箱，R2是定值电阻。当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到的电压表与电流表的示数，绘制的图像如图7所示。由此可知A．电源两端电压为10VB．定值电阻R2的电阻值为20WC．电路消耗电功率的最大值为7.2WD．电阻箱R1接入电路的最大电阻值为100W【答案】BCD\n1.（2010年宣武二模）2.（2010延庆二模）晓岚同学在科技月制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器电功率的影响，他将电表接入电路中，其电路如图10所示。电源两端电压不变，R1的阻值为20Ω，滑动变阻器的最大阻值为R2。当开关S闭合，S1、S2断开时，将滑动变阻器的滑片置于b端，此时电压表示数为U1，R3消耗的功率P3为6.4W；当开关S、S2闭合，S1断开时，电流表的示数为I1，电压表的示数为U2；当开关S、S1、S2都闭合时，将滑动变阻器的滑片置于中点，电流表的示数为I2。已知I1∶I2=3∶7，U1∶U2=2∶9。则下列说法中正确的是A．R2的阻值为30ΩB．电源电压为36VC．R3的阻值为20ΩD．当开关S、S1、S2都闭合，将滑动变阻器的滑片置于b端时，多档位电热器消耗的电功率为104.4W【答案】AB
