初中物理中考模拟物理--电学实验,电路动态故障专题 7页

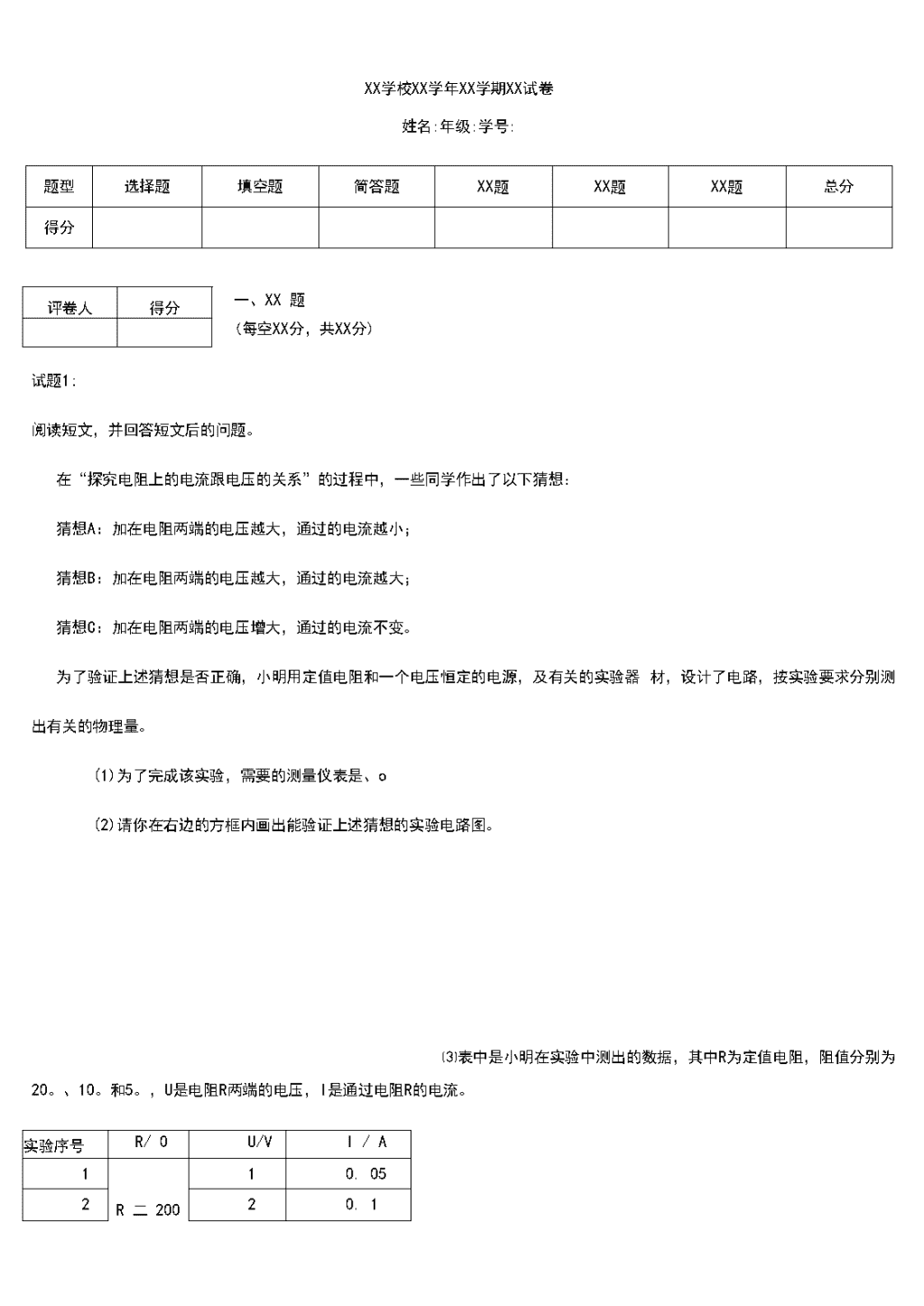

XX学校XX学年XX学期XX试卷姓名:年级:学号:题型选择题填空题简答题XX题XX题XX题总分得分评卷人得分一、XX题(每空XX分，共XX分)试题1:阅读短文，并回答短文后的问题。在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。(1)为了完成该实验，需要的测量仪表是、o(2)请你在右边的方框内画出能验证上述猜想的实验电路图。⑶表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20。、10。和5。，U是电阻R两端的电压，I是通过电阻R的电流。实验序号R/0U/VI/A1R二20010.05220.1\n330.154R=10Q10.1520.2630.37R二5。10.2820.4930.6通过分析比较实验序号的数据，可知猜想是正确的（填"A"、"B"或）。⑷通过分析比较以上数据，你还发现了试题2:按右图所示电路对额定电压为3.8V的小灯泡进行实验时，测得五组数据，并记录在表中，同时记录了小灯泡亮度变化情况。12345U/V3.03.53.84.04.5I/A0.280.300.310.320.34亮度逐渐增加请你仔细分析实验数据和实验现象。回答以下问题:（1）小灯泡的额定功率是W（2）小灯泡亮度变化规律是（3）除了表格中列出的数据和现象外，你还能发现的问题是试题3:\n在测定小灯泡额定功率的实验中（所用灯泡的额定电压U户3.8V）：（1）王强小组采用图1所示的方案，这种测量方法叫做;测量时发现闭合开关后，无论怎样移动滑片P,灯都不亮，电流表示数始终为0,电压表示数约为6V,则电路中出现的故障可能是：;排除故障后，调节滑动变阻器，直到电压表的示数为3.8V,此时电流表示数如图2所示，则小灯泡的额定功率为W；图1图2图3图4⑵姚远小组设计了另一种实验方案（其中电源电压未知，电阻R的阻值已知）:实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1,移动滑片P至任一位置，读出电流表示数M③开关S拨到位置2,滑片P位置不动，读出电流表示数LTJ2p_U0数据处理：先算出了灯泡的电阻以二（请你用所测的物理量表示），再根据人1,计算出灯的额定功率。⑶他们按此方案测量，发现实验结果与真实值相差较大，原因是:⑷仔细分析后，他们认为要准确测出灯泡的额定功率，只需将上述步骤2改为试题4:如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。如图，当滑片P向左移动时，A表和V表将如何变化。\n试题6:在如图所示电路中，当闭合电键后,(A)安培表示数变大，灯变暗。(C)伏特表示数不变，灯变亮。滑动变阻器的滑动片P向右移动时(B)安培表示数变小，灯变亮。(D)伏特表示数不变，灯变暗。试题7:如图，当滑片P向右移动时，A1表、A?表和V表将如何变化？试题8:在如图所示的电路中，将电键K闭合，则安培表的示数将,伏特表的示数将(均填“变大”、"变小''或“不变”)o试题9:\n在图中，灯泡Li和灯泡L,是联连接的。当电键K断开时，电压表的示数将;电流表的示数将(选填“增大”、“不变”或“减小试题10:在图中，当电键K闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0,经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：o试题11:在如图所示的电路中，电源电压不变。闭合电键K后,压表的示数都不变，则产生这一现象的原因可能是(灯L、L?都发光。一段时间后，其中一灯突然熄灭，而电流表、电)(A)灯L短路(B)灯L?短路(C)灯L断路(D)灯L断路(B)灯L短路(C)灯L2断路试题12:在图所示的电路中，电源电压不变。闭合电键K后，灯匕、L?都发光，一段时间后，其中的一盏灯突然变亮，而电压表也的示数变小，电压表5的示数变大，则产生这一现象的原因是(D)灯L?短路试题13:试题1答案：(1)电流表；电压表；(2)实验电路见图4；(3)1、2、3或4、5、6或7、8、9；B；(4)电压相同时,\n电阻越大，电流越小.试题2答案：(1)1.178(2)小灯泡的电压越大，灯泡的实际功率越大，灯泡的亮度越亮。(3)灯泡的电阻随电压的增大而增大。试题3答案：(1)伏安法；电灯灯丝断了；1.14(2)如图；［2一4(3)灯丝电阻随温度而变，测出的R值不是正常工作状态下的电阻。(4)开关S拨到位置1,移动滑片，直至电流表示数为试题4答案：分析：本题中，为了分析表达的简洁，我们约定一套符号：“t”表示引起电路变化；表示物理量增大或电表示数增大；“1”表示物理量减小或电表示数减小。P右移TR2TtR.bTtI】tA表Ri不变TIR不TUiJTV表1o(判断V表的变化还可以根据串联电路的分压原理来分析：RzTTUzTTUUTV表)扩展：根据串联电路的特点，滑动变阻器比两端的电压U将T。推论：如果滑动变阻器先足够大，当滑片P向右一直滑动时，电阻将不断增大，那么5将不断增大，U,将不断减小，I将不断减小。假设比无限大，这时5将增大到电源电压，U,将变为0,I也将变为0,这时的电路就相当于断路。这就是用电压表来判断电路断路和短路的道理。试题5答案:分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。此时可以容易地看出，这是一个串联电路。而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。电压表在本电路中，是测量R和R?部分电阻之和的电压，当滑片P向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V表示数减小。\n试题6答案:分析：将电流表等效为一根导线，可以看到电压表直接测量电源电压，因此当滑动变阻器的滑动片P向右移动时，电压表的示数将不会变化；而电阻R的阻值变大，小灯的电阻治大小不变（注意：在初中阶段，小灯的电阻由于温度的变化引起的变化往往忽略不计），因此总电阻变大，电流变小，所以电流表示数变小。从串联电路的分压角度分析，小灯两端的电压也将变小，小灯的功率也将变小，所以小灯的发光将变暗。本题正确答案为D。试题7答案：分析：并联电路各支路两端电压相等，等于电源电压，故电压表V示数不变。由于并联电路各支路独立工作，互不干扰，滑动变阻器滑片P向右移动时，对R这条支路没有影响，所以电流表A,示数不变。滑片P右移，比变大，两端电压不变，故电流变小，干路中电流也随之变小，所以A?示数也会变小。试题8答案:分析：在电键尚未闭合前，两个电阻组成串联电路。电压表测量R两端的电压，电键K闭合后，电阻R?被局部短路，电压表变成测量电源两端的电压了，因此电压表的示数将变大。在电键尚未闭合前，电流表测量的是串联电路的电流值，由于此时电阻较大，故电流较小；电键K闭合后，电阻R?被局部短路，电路中的电阻只有R了，因此电流表的示数将变大。试题9答案:分析：本题的难度首先在电路的识别，我们可以将电流表看作导线，将电压表拿去，就容易看出这个电路是“并”联电路。电流表是串联在小灯L的支路中的，所以电键闭合时，电流表的示数从0变到有读数，应该选填“增大”。电压表是测量电源电压，而且不受电键控制，所以示数“不变”。试题10答案:分析：电压表示数为0,其原因有三：1.电压表没有接好或电压表损坏；2.小灯L?短路；3.小灯L断路c起先，电压表有示数，说明不存在原因1的情况。那么还有两种情况都是可能的。答案为：小灯L?短路；小灯匕断路。试题11答案:分析：可以采用排除法。小灯L,短路，会导致电压表示数变小、电流表示数变大；小灯L,断路，会导致电流表示数变0;小灯L短路，会导致两灯都不亮；一灯熄灭而电表示数都不变，只有小灯L发生断路时才有此可能°本题正确答案为C。试题12答案:分析：属于电路故障分析题。“一段时间后，其中的一盏灯突然变亮”排除了电路出现断路的情况，那么，故障现象只有发生短路了。电压表出的示数变大，是小灯变亮的原因，一定是小灯Lz突然变亮；电压表W的示数变小说明小灯L发生了短路。本题正确答案为试题13答案：
