2010初中物理中考辅导安全用电及电路故障 5页

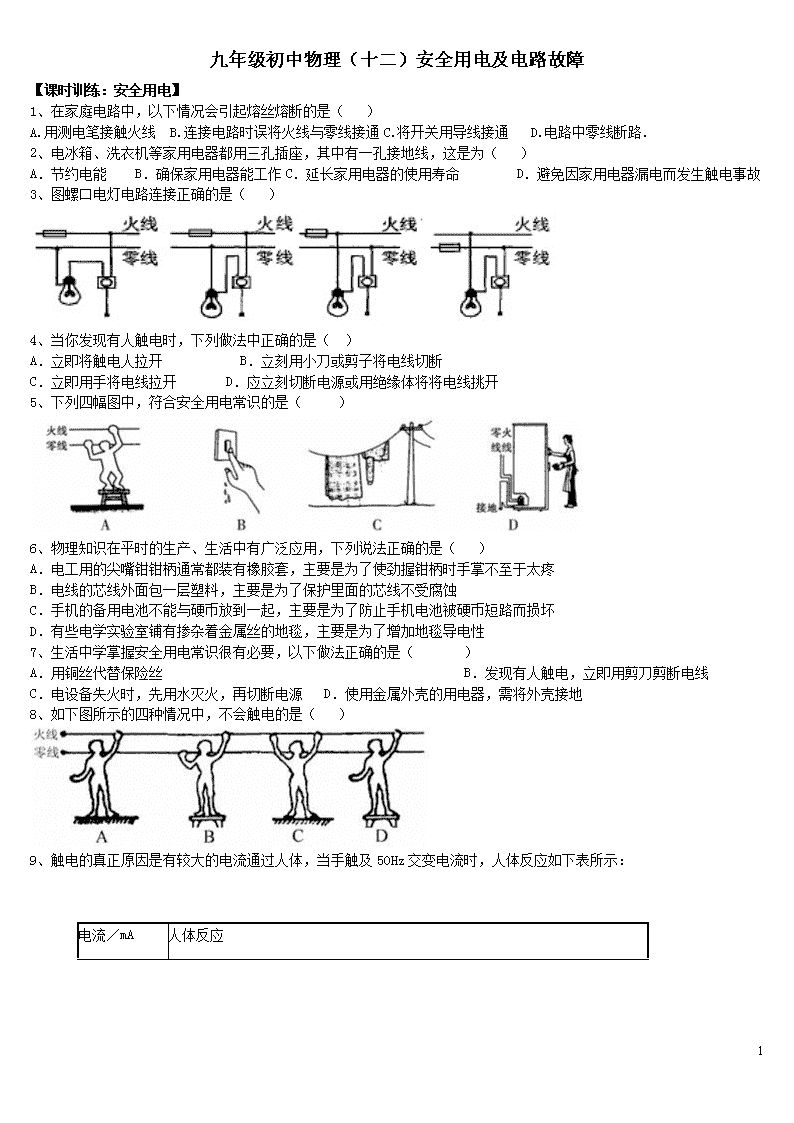

九年级初中物理（十二）安全用电及电路故障【课时训练：安全用电】1、在家庭电路中，以下情况会引起熔丝熔断的是（）A.用测电笔接触火线 B.连接电路时误将火线与零线接通C.将开关用导线接通 D.电路中零线断路.2、电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为（）A．节约电能  B．确保家用电器能工作C．延长家用电器的使用寿命 D．避免因家用电器漏电而发生触电事故3、图螺口电灯电路连接正确的是（）4、当你发现有人触电时，下列做法中正确的是（）A．立即将触电人拉开    B．立刻用小刀或剪子将电线切断C．立即用手将电线拉开  D．应立刻切断电源或用绝缘体将将电线挑开5、下列四幅图中，符合安全用电常识的是（  ）6、物理知识在平时的生产、生活中有广泛应用，下列说法正确的是（）A．电工用的尖嘴钳钳柄通常都装有橡胶套，主要是为了使劲握钳柄时手掌不至于太疼B．电线的芯线外面包一层塑料，主要是为了保护里面的芯线不受腐蚀C．手机的备用电池不能与硬币放到一起，主要是为了防止手机电池被硬币短路而损坏D．有些电学实验室铺有掺杂着金属丝的地毯，主要是为了增加地毯导电性7、生活中学掌握安全用电常识很有必要，以下做法正确的是（   ）A．用铜丝代替保险丝                     B．发现有人触电，立即用剪刀剪断电线C．电设备失火时，先用水灭火，再切断电源 D．使用金属外壳的用电器，需将外壳接地8、如下图所示的四种情况中，不会触电的是（）9、触电的真正原因是有较大的电流通过人体，当手触及50Hz交变电流时，人体反应如下表所示：电流／mA人体反应5\n0.6～1.5手指感觉麻、刺2～3手指感觉强烈麻、刺5～7手指肌肉痉挛8～10手摆脱带电体已感困难，但一般尚能摆脱，手指关节有剧痛20～25手迅速麻痹，不能自动摆脱电源，手剧痛，呼吸困难50―80呼吸困难，心房开始震颤90～100呼吸困难，全身麻痹，当触电时间达3s以上，心房停止跳动(1)通过阅读，请你总结出安全用电的一般常识是什么？ (2)触电与电流有关，请你收集资料说明触电还与什么因素有关？(3)触电时人被电“吸”住了，拉不开的原因是（）A．电流周围有电场，对人有吸引力   B．电流周围有磁场将人吸住C．导线与人体带不同电荷，相互吸引D．电流的生理效应使人痉挛、麻痹10、家庭电路中的保险丝烧断了,下列做法中正确的是(   )。A．用铜丝代换B．为了保险，选择尽量粗的保险丝代换C．选择额定电流稍小于电路中最大正常工作电流的保险丝代换D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代换11、以下涉及家庭电路中的一些做法，符合要求的是（）A．电冰箱和照明电灯是以串联方式接入电路的B．控制家用电器的开关必须安装在火线上C．使用测电笔时，手应与笔尖金属电极接触D．电路中应尽可能选择粗的熔丝12、小李家电能表上标有“220V10A”字样，他家原有电器的总功率是1320W。最近新买了一个电热水器，铭牌上部分数据如下表所示。额定容积/L60额定功率/kW1.1额定电压/V220净重/kg25水温调节范围/℃10～70试求：（1）电热水器的额定电流是多少？（2）电热水器正常工作时的电阻是多少？（3）将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？13、小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来，当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象是什么情况导致的?将会造成什么后果?14、后半夜的电灯往往要比前半夜班的灯亮些，这是由于（）A．被关掉的电灯的电流流到了开着的电灯中去了B．多大数家庭关掉了电灯后，电路中的总电阻大了C．有人使用了大功率的电炉D．开着的灯少了，干路的总电流小了15、某同学家的保险丝经常熔断，其原因可能是（）A.用电器额定电压太高 B.保险丝的允许通过电流过大C.电路中某处断路   D.安装、使用了多个大功率用电器16、教室内亮着四盏日光灯，刚走进教室的小宇又打开了其余四盏。以下说法正确的是（）5\nA.线路的总电阻变大 B.进户线的电流变小C.线路的总功率变大D.日光灯两端电压变小17、学了电学知识以后，大伟将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机()A．有电流通过，不能正常工作          B．有电流通过，能正常工作C．没有电流通过，不能工作D．有时能正常工作，有时不能正常工作18、关于家庭电路，下列说法正确的是（）A、电能表是用来测量电路消耗电能的仪表，应安装在总开关之前;B、电热毯内的电阻丝断了，只需要将断接上后仍可安全使用;C、当电路因故障导致保险装置断开时，只需要更换保险丝或使空气开关复位;D、家用电器或电线着火时，首先应立即灭火【课时训练：电路故障】1、在图所示的电路中，电源电压不变。闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是(    )A灯L1短路B灯L2短路   C灯L1断路D灯L2断路2、在图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小。若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是（）A．一定是灯L断路      B．一定是电阻R断路C．可能是灯L短路      D．可能是电阻R短路1题2题3题3、小勇晚上开灯时发现灯不亮，他用测电笔测试，如图所示，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可以判断出故障是（）A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断开4、为检查照明电路的故障，电工经常采用的方法是：取下一只熔丝，将额定电压为220V的“校验灯”接在该熔丝的两只接线柱上，如图所示．在检查某盏灯之前，先断开所有开关，再闭合某支路开关．下列判断正确的是（）A．“校验灯”不亮，说明该支路短路B．“校验灯”恰能正常发光，说明该支路正常工作C．“校验灯”发光但较暗，说明该支路工作正常D．“校验灯”发光但较暗．说朗该支路断路5、如图所示，粗心的小强把电流表当作电压表接在了Ll的两端。此时如果闭合开关，一定会发生（）A．电源短路 B．电流表损坏 C．L1不亮  D．L2的灯丝烧断6、小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”。造成这一现象的原因可能是（）A．台灯的灯丝断了             B．台灯内部短路C．台灯的灯泡过大             D．插座与台灯插头接触不良7、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡串联B．先闭合S1，再闭合S2时，电压表的示数不变,电流表的示数变大C．若电压表和电流表位置对调，则闭合S1 、S2后，两表都被烧坏D．若灯L1被短路，则闭合S1 、S2后，电压表和电流表都被烧坏8、一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了（）A．短路    B．通路     C．断路     D．支路故障现象可能原因检修方法5\n灯泡不亮1．灯泡的灯丝断了换新灯泡2．灯头内的电线断了换新线并接好3．灯头、开关等处的接线松动，接触不良检查加固9、如图所示的电路中闭合电键S，两灯均不亮，且电压表与电流表指针均不发生偏转。现将两灯位置对调，再次闭合电键时发现两灯仍不亮，电流表指针仍没有发生偏转，但电压表指针有明显偏转。则该电路的故障是（）A．灯泡L1的灯丝断路B．灯泡L2的灯丝断路C．灯泡L1的灯丝短路D．灯泡L2的灯丝短路10、不同粗细的保险丝允许通过的电流是不同的.一座教学楼的总保险盒中的保险丝允许通过的电流是25A，楼里共有20间教室.每间教室装了40W的电灯6盏，在全部电灯都亮着的时候，能不能再接上一个500W的电炉?11、在图所示电路中，闭合开关后将出现________(选填“通路”、“开路”或“短路”)，要使电路中两灯串联，只要拆除导线_______；要使电路中两灯并联，只要将导线_______接到_______。12、如图所示是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个元件有故障。今用一个校验电灯分别接在电路各处，得到下表所示的结果。由此可判断断路的元件是     ，短路的元件是     。校验次数123456校验电灯接入点a、fa、bc、de、fa、dc、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光13、如图5所示，电源电压为6V，闭合开关后发现电流表的指针几乎不偏转，电压表的示数为6V，两表接法均正确，可能出现的故障是(   )A．电灯L1的灯丝熔断   B．开关接触不良C．电灯L1被短路D．电流表被烧毁14、用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝。则：(1)只有用电器R接入电路时，通过熔断丝的电流为多少?(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(表电阻数据适用此人)?并分析为什么保险丝不会断(即保险丝不能救人命)。测量项目完全干燥时出汗或潮湿时手与手之间电阻200kΩ5kΩ手与脚之间电阻300kΩ8．8kΩ手与塑料鞋底之间电阻8000kΩ10kΩ15、李丽同学家里的几盏灯都不亮了，检查保险丝没有熔断，用测电笔测室内各处电路时，氖管均发光。她对故障做了四种判断，其中正确的是（）A．灯泡全部烧坏B．进户线零线开路C．进户线火线开路D．室内线路某处短路16、在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图所示的家庭电路(部分)中，取下保险丝，在该处安装“220V 100W”的白炽灯Ll，然后将A、B接到220V的电源上，发现灯Ll正常发光。若此时闭合开关S，则灯L25\n(也是“220V 100W”)A．正常发光   B．能发光，但较暗   C．不能发光   D．无法判断17、如图所示是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把测电笔分别插入插座的左、右插孔，氖管均能发光。若电路中仅有一处故障，则()A．电路的C、D两点间导线断路B．插座的接地线断路C．插座左、右插孔短路D．电热壶所在电路的B、D两点间断路5
