初中物理优生中考前辅导题量大2015.12.26 26页

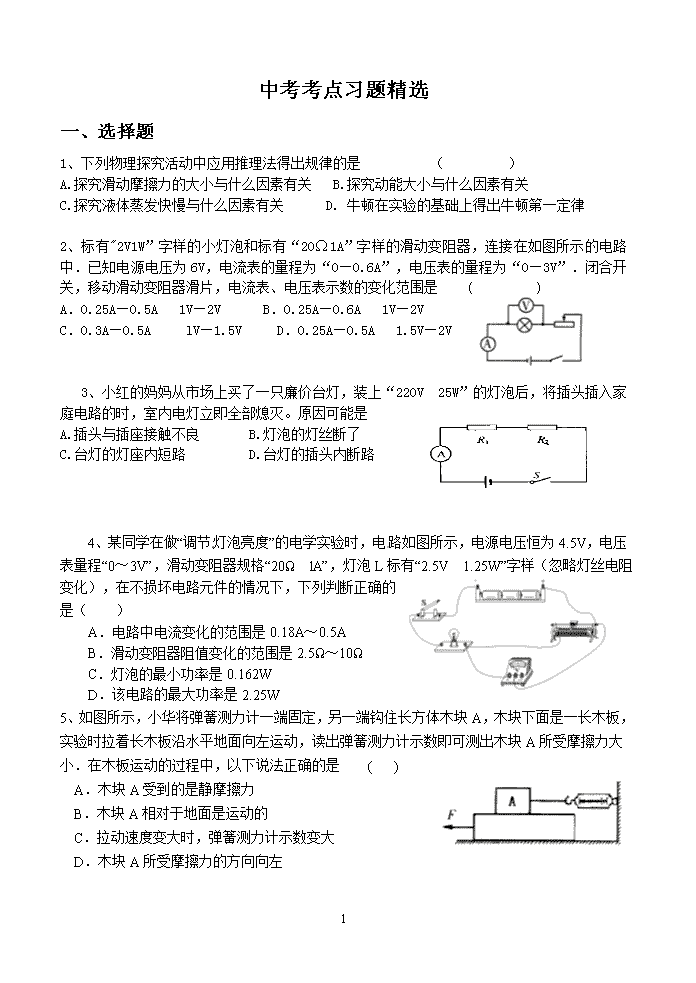

中考考点习题精选一、选择题1、下列物理探究活动中应用推理法得出规律的是（）A.探究滑动摩擦力的大小与什么因素有关B.探究动能大小与什么因素有关C.探究液体蒸发快慢与什么因素有关D.牛顿在实验的基础上得出牛顿第一定律2、标有"2V1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—0.6A”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是()A．0.25A—0.5A 1V—2VB．0.25A—0.6A 1V—2VC．0.3A—0.5A  lV—1.5VD．0.25A—0.5A 1.5V—2V3、小红的妈妈从市场上买了一只廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路的时，室内电灯立即全部熄灭。原因可能是A.插头与插座接触不良B.灯泡的灯丝断了C.台灯的灯座内短路D.台灯的插头内断路4、某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化的范围是0.18A～0.5AB．滑动变阻器阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W5、如图所示，小华将弹簧测力计一端固定，另一端钩住长方体木块A，木块下面是一长木板，实验时拉着长木板沿水平地面向左运动，读出弹簧测力计示数即可测出木块A所受摩擦力大小．在木板运动的过程中，以下说法正确的是()A．木块A受到的是静摩擦力B．木块A相对于地面是运动的C．拉动速度变大时，弹簧测力计示数变大D．木块A所受摩擦力的方向向左26\n6、安徽省第十三届运动会将于2014年10月在安庆举行。体育运动中有许多地方涉及到物理知识，下列分析错误的是（　　）A．运动员用力蹬地面起跑，原理是“物体间力的作用是相互的”B．射击运动员在瞄准目标时，利用了光沿直线传播C．跳远时，运动员起跳后离开地面还能向前运动一段距离，这是因为受到惯性力的作用D．举重运动员举起杠铃后应保持一段时间不动等待裁判确认，在这段时间内运动员没有对杠铃做功7、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（　　）ABCD8、对于下面四幅图的理解，正确的是（　）A．图甲中房屋建在承受面积更大的地基上，是为了减小对地面的压力B．图乙中蹦床运动员在上升过程中，重力势能转化为动能C．图丙中改变木板倾斜角度时，悬挂小球的细线总是竖直的，说明重力方向总是竖直向下的D．图丁中用鼻子嗅气味来鉴别醋和酱油，是因为醋分子是运动的，而酱油分子不运动9、国外科研人员设计了一种“能量采集船”，如图所示，在船的两侧附着可触及水面的旋转“工作臂”，每只“工作臂”的底端装有一只手掌状的、紧贴水面的浮标。当波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来。下列图中与“能量采集船”获得能量原理相同的是（）ABCD26\n10、如图所示，当开关闭合时，电路中的电流为1A，电压表V2的示数是l0V，定值电阻R的阻值为4，电动机M的线圈电阻为1，不计摩擦，下列说法正确的是（　）A．电压表V1的示数为4VB．电路消耗的总功率是5WC．通电lmin电流通过电动机产生的热量是60JD．通电lmin电动机产生的机械能是360J11、关于内能、热量和温度，下列说法正确的是（）A、温度低的物体可能比温度高的物体内能多B、物体的内能增加，温度一定升高C、物体的内能增加，一定从外界吸收热量D、物体温度升高，它的热量一定增加AEFF2F2FDCB①②③④图612、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图6所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子13、如图所示，将重为5N的小球挂在弹簧测力计下，当小球的一半体积浸在水中时，测力计示数为2N。下列说法正确的是A．小球的体积为400cm3B．小球的密度为1.25g/Cm3C．缓缓向下移动弹簧测力计，小球对测力计的拉力最小可达到1ND．剪断悬吊小球的细线，小球在水中稳定时受到的浮力为5N14、如图所示，运动员正在进行蹦床比赛：下列关于机械能及其转化的说法中错误的是A．运动员的速度为零时，他的重力势能最大B．运动员下落的速度最大时，他的动能最大C．运动员下落到最低点时，蹦床的弹性势能最大D．运动员弹离蹦床后，因为惯性他可以继续上升一段距离15、如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，用试电笔分别插入插座的两孔，氖管均发光。造成这一现象的原因可能是A．ab间的保险丝熔断了B．cg间的插座短路了C．ef间的导线断路了D．dh间的电灯短路了26\n16、在如图甲所示的电路中，电源电压U保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。变阻器的滑片P从最右端滑到最左端的过程中，下列说法错误的是A．整个电路消耗的功率减小了1.2WB．R1、R2消耗的功率之比始终等于2:1C．电源电压U为6V保持不变，R1、R2的阻值分别为10Ω、5ΩD．电源电压U为6V保持不变，滑动变阻器R的最大阻值为15Ωt0F2F0F0Ont0……t第10题图17、“蹦极”就是跳跃者把一端固定的长弹性绳绑在踝关节等处，从几十米高处跳下的一种极限运动．某运动员做蹦极运动，所受绳子拉力F的大小随时间t变化的情况如图所示．将蹦极过程近似为在竖直方向的运动．据图可知运动员（）A.重力大小为F0B.t0时刻重力势能最小C.t0时刻动能最大D.所受拉力F对其始终不做功二、填空题18、刘星将一块重２Ｎ的橡皮泥放入水中后橡皮泥立即沉入水底；他取出橡皮泥将其捏成船状再放入水中，＂泥船＂却漂浮在水面上，他是利用了　　　　　　　　　　　　　的方法来增大浮力的，此时＂泥船＂所受的浮力为　　　　　　Ｎ。19．利用收音机听电台节目时，是通过接收（选填“红外线”、“电磁波”或“超声波”）信号来工作的；已知接收到某电台这种波的频率是100MHz，则其波长为m．20．2012年2月濠河景区成功晋升为国家5A级旅游景区．春天，游客在河中边欣赏美景边划船嬉戏，别有一番情趣．（1）船桨向后划水，船向前运动，说明了物体间力的作用是____________，小船在河中行驶时，坐在船上的同学们相对河岸是_________(选填“静止”或“运动”)的．（2）已知船和人总质量为600kg，则当船静止在河面上时，船体排开水的体积为m3，船的外侧通常固定一橡胶轮胎以便在碰撞时起到缓冲作用，这是利用了橡胶的（选填“绝缘性”、“导热性”或“弹性”）．（3）为了留下美好记忆，游客纷纷拿起相机拍照，照相机是利用凸透镜成26\n（选填“正立”或“倒立”）实像的原理制成的．如果照相机镜头靠近景物，像将（选填“变大”、“不变”或“变小”）．21．有一个1.2米高的圆柱形油桶，内装煤油，测得液面到桶顶的距离是0.2米，距桶底0.4米处的煤油对桶壁的压强是帕．（ρ煤油=0.8×103kg/m3）。22．如图所示，一长方体木块其各面的光滑程度相同，置于同一粗糙水平面上，甲图木块竖放，乙图木块平放，丙图木块平放并在其上加一重物，在甲、乙、丙三种情况下，使长方体匀速运动所需的水平力分别为F甲、F乙、F丙。则F甲、F乙、F丙的大小关系是。23．如图为某同学总结的“大气压强”一节的知识结构图，其中A、B、C、D四项中不对应的一项是（只填写字母）。A大气压强的存在——马德堡半球实验大气压强的测定——托里拆利实验B大气压强应用——吸尘器、锅炉水位计等CD24．在如图所示的电路中，闭合开关S后，两个电流表的指针指在同一位置，则电阻R1中的电流为A；电阻R1与R2的比值为。甲乙ab左右3322N障碍物障碍物25、木块与小车向右做匀速直线运动，遇到一障碍物时，小车停下，木块从车上的a点滑至b点（如图甲），是因为木块具有；木块能停在b点，说明木块在滑动过程中受到向（填“左”或“右”）的摩擦力作用．为测量摩擦力的大小，小明在障碍物上固定了弹簧测力计拉住木块，用手拉着小车向左运动（如图乙）．则木块受到的摩擦力方向向（填“左”或“右”），大小是N．26、太阳能是21世纪重点发展的能源之一。太阳能汽车是利用太阳能电池将接收到的太阳能能转化为电能，再利用电动机来驱动汽车的一种新型汽车。有一辆太阳能实验车，车上太阳能电池接受太阳能的面板的有效面积为S=8m2，在晴朗的天气，太阳光照射到电池板每1m2面积上辐射功率为Po=1.2KW,在晴朗的天气，电池对着太阳时产生的电压为U=160V，并对电动机提供I=12A的电流。则太阳能电池将太阳能转化为电能的效率是，如果这辆汽车的电动机将电能最终转化为机械能的效率为75%，当汽车在水平路面上以8m/s的速度匀速行驶时，受到的牵引力N。26\n27、新材料有半导体、超导材料和纳米材料。集成线路是由________材料制成的，人们能够利用超导体的特性实现远距离、大功率送电。28、玻璃装运车间常用“低压吸盘吊车”吊运玻璃。如图甲所示，先将6个吸盘压在玻璃上，然后启动抽气机使吸盘内的气压减小，在大气压作用下将玻璃“吸住”，再通过电动机牵引滑轮组上的绳子就可以将玻璃吊起。图乙为“低压吸盘吊车”结构示意图。(1)请在图乙中画出玻璃受力的示意图。(2)在某次吊装过程中，若“低压吸盘吊车”在l0s内将一块质量为90kg的玻璃缓慢吊起了2m，则吊车对玻璃做的功为__________J，功率为___________W。(3)假设6只吸盘及支架的总质量为45kg，每个滑轮的质量为15kg，不计抽气管和绳重，不计绳子与滑轮的摩擦，在上述吊装过程中，吊车上的滑轮组的机械效率为__________。29、用丝绸摩擦过的玻璃棒去接触轻质小球A后，再与轻质小球B靠近，出现如图所示的现象，则B球带电。画出小球B受到绳子拉力的示意图。第9题图第10题图30．某人站在木架上，眼睛P正下方的地面有一光源S，眼睛到地面的高度为3m，现在人面前2m处竖直立一块平面镜MN，如图所示。通过平面镜成像特点，作出光源S发出光经平面镜反射到达人眼的光路图，并求出光源S发出光经平面镜反射到达人眼所走过的路程为。31、（6分）按照题目要求作图．（1）如图甲，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂l1和阻力F2的示意图．（2）完成图乙中的光路图．（3）根据图丙中小磁针N极的指向，标出通电螺线管的N、S极和电源的“＋”、“－”极．26\nFF乙甲丙第16题图32、已知点光源A和它发出的两条反射光线，试在图9中画出平面镜的位置33、如图10所示，一束光射向凸透镜，经折射后射到一个平面镜上，请在图中画出射向凸透镜的这束入射光和经平面镜反射的光路。34、如图11是某运动员参加十米跳台比赛起跳时的情景，试画出其重力示意图和重力对支点O的力臂L（重力作用点和支点O已经给出）。O跳台[来源:学35．我国已成为世界上高铁发展最快，技术最全的国家。在节能技术上，高铁动车组采用了再生制动方式，动车到站前先停止供电，由于，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生，将能转化为电能，自动输入电网。当动车速度减至90km/h以下才进行机械刹车。36、冬冬同学骑自行车上学：（1）以冬冬的书包为参照物，地面是的。（填“运动”或“静止”）（2）自行车的轮胎表面凹凸不平，是为了摩擦，座垫呈马鞍型，它能够增大座垫与人体的，以减小压强。（3）某次上学过程中，冬冬在前半程的平均速度是6m/s，后半程的平均速度是4m/s，冬冬同学上学整个过程中的平均速度是m/s。26\n（4）制成自行车的金属材料号称世界“重量最轻”，这里说的“重量最轻”用确切的物理语言来说是指这种材料的很小。纳米材料是由纳米颗粒经过特殊制备得到的，室温下外形相同的纳米铜比普通铜可多拉长50倍而不断裂，这一事例表明纳米铜具有较好的（选填“硬度”、“延展性”或“磁性”）。型号WS-1217额定电压220V额定功率1200W额定容量1.2LN电源ABS37．如图所示，当S闭合时，小磁针逆时针偏转，则通电螺线管左端为极，电源的B端为极。R0VAR38．如图所示电路，电源电压不变，调节滑动变阻器，电流表示数由0.1A变为0.3A时，电压表示数也随之变化了2V，此时，滑动变阻器R消耗的电功率为1.8W，则：定值电阻R0＝Ω，电源电压U＝V。39、按照要求作图：（1）请画出如图所示中球所受的重力和支持力的示意图。（2）如图所示，a、b分别为一束入射光线和一束出射光线。请画出a经过凹透镜后的折射光线和与b对应的入射光线。（3）请将图中所示元件，连接成符合安全用电要求的家庭电路。火线地线零线三孔插座螺口灯泡拉线开关40、下图甲为某商场的自动扶梯，扶梯的部分几何尺寸如图乙所示。（g=10N/kg）电源M~R1R12图乙4m3m图甲　　26\n（1）质量为50kg的小华站在该扶梯上从商场一楼到二楼．已知扶梯以1m／s的速度匀速上行，则扶梯对他做的功是J，对他做功的功率是　W．（2）如果站在扶梯上的人数增多，扶梯的机械效率将　(填“变大”、“变小”或“不变”)．（3）小华为了较快上楼，在扶梯以上述速度上行的同时，他又相对扶梯以1m／s的速度在扶梯上向上步行，则他从一楼到达二楼所需的时间为　s．（3）小华走到电梯前发现，电梯上有人和无人时速度变化较大。小华根据所学的知识，画出如图乙所示的电路（R是一个压敏电阻）．小华认为：当人站在电梯上时，压敏电阻的阻值减小，则电磁铁的磁性变　，衔铁与触点　（填“1”或“2”）接触，电动机的转速变　．41、在探究“物体的质量跟体积的关系”的实验中:（1）小华将托盘天平放在桌面上，把游码移到处，观察指针的指示情况如图甲所示，此时应进行的操作是；天平横梁调平衡后，在称物体的质量时，他在天平右盘中加、减砝码后，指针的指示情况如图乙所示,这时他应进行的操作是．（2）图丙是小明同学在实验操作过程中的情况．他的错误是：第13题图甲乙甲丙乙甲．丙甲左右木块乙第14题图吹气42、（1）为测量木块所受摩擦力，用图甲所示装置实验：弹簧测力计右端固定，左端与木块相连，木块放在上表面水平的小车上，弹簧测力计保持水平，现拉动小车沿水平面向左匀速运动，稳定时木块受到小车的（选填“滑动”或“静”）摩擦力和是一对平衡力，当拉动小车向左作加速运动时，小车对木块的摩擦力将（选填“增大”、“减小”或“不变”）．26\n（2）如图乙，在探究液体内部压强特点的活动中，小明将压强计的探头先后放入两种不同液体中，观察到如图所示的现象．由此可得出的结论是；如图丙将U型玻璃管(管口较小)竖直放置，两管液面相平，现在左侧管口沿水平方向用力吹气，则管中（选填“左”或“右”）侧液面将升高．43、如图所示，在“测滑轮组机械效率”实验中，物体重为5.4N（不计绳重和摩擦）。（1）实验中，要匀速拉动弹簧测力计，若读出了弹簧测力计的示数如图所示，用刻度尺测出了物块上升的高度为10cm，则滑轮组的机械效率是；动滑轮的重为1.5N。（2）若仅增加物体的重，该滑轮组的机械效率将，若仅增加物体上升的高度，该滑轮组的机械效率将不变 （选填“增大”、“减小”或“不变”）。44、“测定小灯泡额定电功率”实验中，小灯泡上标有“3.8V”字样。请在图中根据电路图用笔画线连接好实物图。连接电路时开关应；开关闭合前，滑片应滑到（填“最左端”或“最右端”），滑动变阻器的作用是①、②；开关闭合后，发现电压表示数为3V，接下来的一个步骤应是。45、如图甲所示是某实验小组用初温相同、质量相等的水和煤油做“比较不同物质吸热的情况”的实验装置。（1）图甲实验装置中除了图示的器材外，还需要的测量工具有天平和；加热过程中，水和煤油吸热的多少是通过来确定的。26\n（2）另一实验小组对图甲实验装置进行了改进，将分别装有质量相等的水和煤油的试管放在同一个盛水的烧杯内加热如图乙所示，而不是用两个酒精灯分别加热，这样做的好处是：。（3）在如图丙中，下面哪一幅图最能反映该实验的真实情况：46、在初中物理实验中，用长方体木块作实验器材可以研究很多问题，现在请你以长方体木块作为实验器材之一，可以适当添加其他辅助器材，设计两个实验来研究或说明相关的物理问题。(力、热、声、光、电均可)添加主要器材主要实验过程研究或说明的物理问题示例弹簧测力计、细线用细线将木块悬挂在弹簧测力计钩上，待木块静止时，读出弹簧测力计示数。木块受到重力设计一设计二47、图13是某同学探究电流与电压关系的电路图。开关S闭合后．将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图14所示。由图像可得：通过R0的电流与R0两端的电压成______，定值电阻R0的阻值是_____Ω。实验时，电源电压3V保持不变，当滑片P位于a端时，滑动变阻器消耗的电功率是______W。26\n48、逸舟和他的同学在探究电流与电阻的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻若干个，滑动变阻器1只，开关1个，导线若干。设计的电路如图18所示．（1）闭合开关前滑动变阻器的滑片应移到_______端。实验过程中应通过调整滑动变阻器，使_______保持不变。（2）下面是他们获取的部分实验数据，请根据数据在坐标系上描点并连成光滑的曲线。电阻R1／Ω510152025电流I／Ω1.000.500.350.250.20（3）如果实验过程电压表示数突然变为0，而电流表示数不变，则发生断路的是_______；如果电流表示数变为0，而电压表示数突然增大，则发生断路的是_______。（4）若粗心的逸舟少领了一只电压表．多领了一只电流表，请在方框内设计一个电路图，使这个实验仍然可以进行。49、如图所示，在探究杠杆的平衡条件时，某同学将一个钩码悬挂在杠杆左端B点的下方，这样使阻力的大小、方向、作用点都不变。实验中始终保持杠杆右端动力作用点的位置在A点，多次改变动力的方向（即改变支点和动力作用点的连线OA跟动力作用线的夹角θ，用弹簧测力计测出每次动力的大小。下表是他记录的实验数据。(1)5次实验中动力____的力臂最长。第5次实验中，动力F5的大小应为__________。26\n(2)分析表中的数据可知：支点和动力作用点的连线跟动力作用线的夹角越接近________，杠杆越省力。50、李明等几位同学准备探究“弹簧弹性势能的大小与弹簧长度变化量的关系。他们设计的实验装置如图，弹簧左端固定在墙上，放在水平面上，水平面A点左侧光滑，右侧粗糙。物体P压缩弹簧到B点后从静止释放，运动到C点弹簧恢复到原长与物体脱离，物体运动到D点停止。请补充完成他们的探究过程：第25题图（1）由于弹性势能的大小不便用仪器测量，本实验把弹性势能的大小转换为测量木块移动的距离，这种研究方法叫转换法。下列实验中用到此方法的是＿＿＿＿。（填序号）①探究“杠杆的平衡条件”②探究“影响电磁铁磁性强弱的因素”（2）对同一根弹簧，物体P压缩弹簧至B点，从静止释放，运动到D点。测量之间的距离和之间的距离，并改变之间的距离，测多组数据，分析数据得到：弹簧长度变化量越大，弹性势能越大。AVR1R2PS51、小刚和小军在探究“电流与电压、电阻的关系”实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），滑动变阻器（规格为“20Ω2A”），导线若干。第26题图（1）小刚探究“电流与电压的关系”，该实验中滑动变阻器的作用除了保护电路外，其作用主要是；（2）实验中，所测的数据如表一所示．由表一数据可得：；U＝3V电阻R1/Ω51015电流I/A0.60.30.2R1＝10Ω电压U/V123电流I/A0.10.20.3（3）小军探究“电流与电阻的关系”，所测的数据如表二所示。①请依据表格中的数据和电路图分析，将电阻由5Ω换成10Ω，闭合开关进行实验时，应向（选填“左”或“右”）移动滑片P，使电压表的示数保持V不变，记录电流值。②当将20Ω的电阻接入电路，记录第四组数据时，R1与R2的电功率之比是。52、如图（甲）所示是测量定值电阻Rx阻值的实验电路。26\n（1）连好电路后闭合开关，发现电流表无示数、电压表有示数，那么电路的故障可能是。（2）排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图（乙）所示，则通过电阻Rx的电流为A，Rx的阻值为Ω。R0RxASbaR0RxS方案一A00.20.40.621030.63－VASRxPAB方案二第27题图甲乙（3）另有同学们设计了下列二种测量方案，方案中定值电阻的阻值为R0。①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx=；②方案二的电路中，将S接到a时，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；由I2Rx=I1R0可得Rx=。试对方案二做出评价。（必须简要说明理由）第19题图52、小明和小华在“测滑轮组机械效率”的实验中，一起组装好如图所示的实验装置，已知物块所受重力为9.6N，弹簧测力计的量程为0～10N．(不计绳重和摩擦).（1）小明向上拉动弹簧测力计，使物块升高，并由弹簧测力计读出拉力为4.0N,同时小华用刻度尺测出物块上升的高度为0.1m，弹簧测力计移动的距离为0.3m，由此可测得此时滑轮组的机械效率为％．（2）若增大物块重力，则该滑轮组的机械效率将变大，最大机械效率为％．（3）为了研究弹簧测力计的原理，小明找来不同的两根弹簧，用相同的力分别拉弹簧时，发现弹簧伸长量不同．①请你猜想影响弹簧伸长量的因素可能是(写出一个影响因素)．②为了验证你的猜想，简要的做法是．53、在“测定小灯泡的电功率”的实验中，小明同学选用的小灯泡的额定电压为2.5V，电阻约为8Ω，滑动变阻器的最大阻值为10Ω．（1）为顺利完成实验，现有电压为4.5V和6V的两电池组可供选择，则．A．只能选择4.5V的电池组B．只能选择6V的电池组C．两电池组均可选用D．须将其变成10.5V的电池组使用（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）．26\n（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图丙所示，其值为A，小灯泡的额定功率为W．（4）小明的同学小惠在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中．①闭合开关后，发现灯泡不发光，电压表的示数等于电源电压，则故障的原因可能是灯泡（选填“短路”或“断路”）；②排除故障后，当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R0，则计算小灯泡额定功率的表达式为．(电源电压恒定不变)乙电池组+-0.6–A33–V15第20题图00.220.40.60123A－0.63丙甲\54、)在“用电压表和电流表测电阻的实验”中(1)实验的原理是:_______________.(2)按图16(甲)所示电路图，将图16(乙)中的实物用笔画线表示导线连接起来(3)某次测量电压表的示数为2V．电流表的示数如图17所示，则被测电阻的阻值为______Ώ；(4)若用其它的方法测量电阻，老师提供了下列器材：一个标准电阻箱(能表示出阻值的变阻器，待测电阻Rx、若干开关、一个满足实验要求的电源、若干导线和一个刻度不准确但灵敏度良好的电流表(电流表的量程足够大)，请利用所给的器材完成实验①在右边的虚线方框内画出你设计的实验电路图；②将下面的实验步骤补充完整，并用字母表示需要测出的物理量；步骤l：开关断开，并按设计的电路图连接电路；：步骤2:__________________________________________________26\n步骤3:__________________________________________________③写出RX的表达式：RX=____________________(用测量的物理量表示)55、小明设计了一种测量未知电阻Rx的实验方案，并选择了合适的器材，测量电路如图2-2-24所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻Rx。图2-2-25（1）请你帮他完成相关实验内容：①将接入A、B两点间；②闭合开关，移动滑动变阻器滑片到某一合适位置时，记下；③断开开关，取下A、B间的元件，将接在A、B两点间；④闭合开关，调节，使；⑤读出，即可知道Rx的阻值．（2）小明测量电阻Rx的方法，在科学研究中经常用到，下面四个研究实例中，采用这种研究方法的是【】电流表．力是看不见的，可以通过力的作用效果认识它A．力是看不见的，可以通过力的作用效果认识它B．根据磁铁吸引大头针多少判定磁铁磁性的强弱C．用总电阻表示同一段电路中串联的两个电阻D．用磁感线的疏密程度表示磁场的强弱56、、探究电流与电压、电阻的关系。【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？【猜想】①导体的电阻一定时，通过导体的电流与其两端电压成正比。②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。③导体两端的电压一定时，通过导体的电流与导体的电阻成反比。【实验器材】电源（电压恒为4.5 V），电流表、电压表各一只，开关一个，三个定值电阻（5 Ω、10 Ω、15 Ω），两只滑动变阻器（20 Ω2 A、50 Ω1 A），导线若干。【实验过程】图2-2-32+-0.63A3V 15（1）根据图2-2-32所示实物图在虚线框内画出电路图。26\n（2）小明按图2-2-31正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程。小明操作中的错误是。（3）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一。分析数据可得出猜想是正确的。表一表二电阻R/Ω51015电流I/A0.300.150.10电压U/V1.21.62.02.42.8电流I/A0.120.160.200.240.28（4）小红在探究猜想③时，先将5 Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5 V，并记下电流值；再分别改接10 Ω、15 Ω的电阻，重复上述实验，得到了表二中的实验数据。分析数据得出，猜想③是正确的。实验中，小红多次移动变阻器滑片的目的是。（5）小华在探究猜想③时，重新设计了电路，保持电压表的示数为3 V，得到了与表二相同的数据，也完成了实验探究。小华与小红的实验相比不同之处是：。【知识拓展】（1）小明实验时选择的是Ω电阻。（2）小红实验时选择的变阻器规格是。57、下表是某品牌汽车《驾驶守则》中的部分安全距离表格．刹车前的车速v(km/h)反应距离L(m)刹车距离s(m)停车距离x(m)40101020601522.537.580A=()401203090120第21题图Sv甲乙其中反应距离指驾驶员从发现情况到开始刹车过程中汽车匀速行驶的距离，刹车距离指从刹车到停下过程中汽车减速行驶的距离．停车距离x为反应距离与刹车距离之和．刹车距离是衡量汽车安全性能的重要参数之一．图中所示的图线分别为甲、乙两不同品牌汽车在同一路面上紧急刹车过程中的实际刹车距离s与刹车前的车速v的关系图象．实验表明，一般家用小排量汽车的耗油量为每百公里7L—10L，而刹车过程中汽车的耗油量会有明显增加，因此在车辆较多的路面上应减速慢行，尽量减少刹车的次数．（1）汽油属于（选填“可再生”或“不可再生”）能源．（2）一汽车在某次行驶中，消耗燃油0.63kg，则完全燃烧这些燃油产生的热量为26\nJ，这些热量可以使kg的水温升高60℃（燃油的热值q=4.6×107J/kg，水的比热容为c=4.2×103J／kg·℃）．（3）若驾驶员的反应时间（即汽车行驶反应距离L的过程中所经历的时间）一定，则表格中A的数据应为．（4）图中（选填“甲”或“乙”）车的刹车性能较好，你判断的依据是．（5）汽车保持恒定功率80kw在平直路面行驶时，其所受阻力大小为4000N，则汽车匀速行驶时的速度为v=km/h，根据表格中的数据可推断，这一速度所对应的安全停车距离应为m．四、计算题58、如图所示，电热水器有加热和保温两种状态(由机内温控开关S2自动控制)，其铭牌技术参数如表中所示．现将开关S1闭合，当热水器处于加热状态时，开关S2应（选填“断开”或“闭合”），电阻R2的阻值应为Ω，热水器加热1分钟，其消耗的电能为J．第15题图R2R1S2S159、如图甲是电子体重测量仪的原理图，其中金属弹簧上端和滑动变阻器R′（最大值为30Ω）的滑片焊接在一起，下端与电压表的一端及开关连接．R0为保护电阻，其阻值大小为6Ω.重力大小可通过电压表示数来转换，电源的电压为9V．（g取10N/kg）（1）质量为m=60kg的学生双脚站立在测量仪平台上时，人双脚与平台的接触面积为2.5×10-2m2，求此时人对平台的压强p．（2）现称量不同人的重力，在滑片移动过程中，求电压表示数可能的最大值U．（3）已知人对平台的压力F与变阻器接入电路的阻值R接之间的关系如图乙所示，求当测量（1）中学生体重时滑动变阻器消耗的电功率．第18题图甲R接/Ω0F/N物距/cm36912150300450600乙甲26\n60、目前很多城市已经使用了风光互补路灯系统如图20所示，它具备了风能和太阳能产品的双重优点：该系统既可以通过太阳能电池组独立发电并储存在蓄电池，也可以通过风力发电机独立发电并储存在蓄电池；在风、光都具备时可以同时发电。某种型号的风光互补路灯技术参数如下：风力发电额定功率风力发电额定风速风力发电机启动风速路灯额定电压路灯额定功率太阳能电池板平均输出功率260W8m/s3m/s24V60W100W(1)、假设路灯每晚工作10h，求路灯正常工作时的电流和每晚消耗的电能。（2）、如果太阳光照射到地面时的辐射功率为800J/(s.m2)(1s辐射在每1m2上的光能为800J)，若太阳能电池板的面积为1.25m2，太阳能电池光电转换效率为多大？（3）在平均风速为8m/s的晚上，风力发电机除了保障路灯正常工作外，同时还给蓄电池充电，如果风力发电机一晚上工作时间为8h，则在这段时间内蓄电池储存电能是多少KW.h？（4）已知风力发电机的输出电功率P与风速v的平方成正比。我市沿海风速不低于5m/s的时间每年不少于4000h，试估算这台风光互补路灯系统利用风能的最小年发电量是多少KW.h？26\n61、如图所示是南岸某中学物理兴趣小组制作的一台电动起重机示意图。他们利用它提升重物。已知重物质量m=45kg，电源电压U=120V保持不变。电动机线圈的电阻Z=6Ω。不计各处摩擦。当电动机以某一速度v匀速向上提升重物时，电路中的电流I=5A。求：（1）电动机线圈电阻R的发热功率；（2）如果这只电动机的质量为15kg，电动机整体的比热容为0.4×103J/(kg·℃)，用它提起重物耗时3min20s，那么电动机提升重物后温度升高多少？（3）电动起重机提升重物的速度v。62、弹簧测力计下端悬挂着一个体积为1×10-3m3的合金球，当该球有4/5的体积浸入水中时，弹簧测力计的读数为10N。已知合金的密度为6×103kg/m3，水的密度为1．0×103kg/m3。问：（1）此时物体所受的浮力为多少？（2）物体的质量为多少？该球是实心的还是空心的？63、某单缸四冲程汽油机的气缸活塞面积为30cm2，一个冲程活塞在气缸中移动的距离是50mm，满负荷工作时做功冲程燃气的平均压强为9.0×l05Pa，求：（1）做功冲程中燃气对活塞的平均压力。（2）一个做功冲程中燃气对活塞做的功。26\nL（3）若燃气对活塞的平均压强为 p,设活塞的面积为S，冲程长为L，如图所示，而V=SL，请推导出一个做功冲程中燃气对活塞做的功W=pV。观察对象有关记录研究活动电磁炉的铭牌U额=220VP额=1kW①用电磁炉加热一壶水(水的质量为2kg,,初温为30℃。②关闭家里其他用电器，只将该电磁炉接入电路烧水，观察电能表表盘在5min内转了150r，此时用温度计测得水的温度为50℃。电能表的铭牌220V10（40）A50Hz2000r/kW·h64、在一次课外活动中，小悦同学对家用电磁炉进行了相关的观察和研究，并记录了电磁炉及她家电能表的有关数据，如表所示：请你根据小悦同学在活动中获得的有关资料，求在这段时间内：（1）水所吸收的热量；（2）电磁炉的实际功率；（3）电磁炉烧水的效率。64、如图是搬运工人用滑轮组将仓库中的货物沿水平轨道拉出的示意图。已知货物的质量为600kg，所受轨道的摩擦力为其重力的0.1倍，滑轮组的机械效率为75％。若人以0.5m/s的速度匀速前行，经100s将货物拉出仓库，g取10N/kg,。求在此过程中：26\n（1）人做的有用功为多大？（2）人的拉力为多大？（3）人拉力的功率为多大？65、心电图仪（如图17所示）通过一系列的传感手段，可将与人心跳对应的生物电流情况记录在匀速运动的坐标纸上。医生通过心电图，可以了解到被检者心跳的情况，例如，测量相邻两波峰的时间间隔，便可计算出1min内心脏跳动的次数（即心率）。同一台心电图仪正常工作时测得待检者甲、乙的心电图分别如图18甲、乙所示。若医生测量时记下被检者甲的心率为60次/min。则：20mm乙20mm25mm25mm甲（1）根据甲的心率为60次/min可知，甲每次心跳时间间隔（即甲心电图纸带相邻波峰走纸所用时间）为s；（2）这台心电图仪输出坐标纸的走纸速度大小为多少毫米每秒？（3）乙的心率为多少次每分钟？66、上海大众向2010年世博会提供了一种混合动力轿车。轿车使用燃料作动力，在一段平直的公路上匀速行驶5.6km,受到的阻力是3.0×103N，消耗燃油1.5L（假设燃油完全燃烧，燃油的密度ρ=0.8×103kg/m3,热值q=4×107J/kg），求：（1）此时该混合动力轿车牵引力所做的功是多少？（2）该混合动力轿车的热机效率是多少？26\n轿车使用超级电池作动力，电池最多能提供8×107J的电能。它以45km/h的速度沿平直公路匀速行驶时，每行驶1m要消耗200J的能量来克服阻力做功。（3）若电源提供的能量只有60%用于克服阻力做功。这辆车以45km/h的速度匀速直线行驶的最远路程是多少？（4）这辆车以45km/h的速度匀速直线行驶时，克服阻力做功的功率是多少？（5）当电池组能量耗尽后，用充电器给电池组充电。若充电器工作电压为220V，平均电流为15A，充电过程中没有能量损失，则给电池组充满一次电所需的时间是多少？（6）近几年，政府鼓励新能源汽车有什么意义？图1667、电动车是一种新的交通工具（如图16所示），下表是某品牌电动自行车的部分技术参数．××牌电动自行车型号TDE082整车质量80kg最大储存电量轮胎承受最大压强输出电压DC48V最高车速20km/h噪声≤62dB出厂日期年月（1）蓄电池一次充足电可储存的能量是（2）行驶过程中轮胎与地面的总接触面积为0.01m2,它在水平公路上行驶时,最大载重量是多大？（3）若蓄电池只能把储存能量的60%用于电动自行车行驶时克服阻力做功，车在平直公路上匀速行驶时受到的平均阻力为40N，则蓄电池充满一次电电动车最多能连续电动行驶多远？（4）若电动自行车的效率为80％，行驶过程中所受阻力为40N．车以4m／s的速度在平直公路上匀速行驶时的工作电流是多少？(g取10N／kg）（5）与燃油摩托车相比，电动自行车有什么优缺点？26\n图1568、物理兴趣小组同学对物体的浮沉条件进行研究，在一个底面积为200cm2的圆柱形薄壁玻璃容器底部，放一个边长为10cm的正方体物块，然后逐渐向容器中倒水（始终未溢出）。通过测量容器中水的深度h，分别计算出该物块所受到的浮力F浮，并绘制了如图15所示的图像。请你解答下列问题（g取10N/kg）。（1）分析图像可知，水的深度由0逐渐增加到8cm的过程中，物块受到的浮力越来越，继续往容器中倒水，随着水的深度增加，水对容器底部的压强。当水深增至8cm后，物块处于（选填“漂浮”、“悬浮”或“下沉”）状态。（2）物块的重力是多少？物块的密度是多少？（3）将物块取出后，若容器中水的重力为20N，此时容器对水平桌面的压强是多少？（g=10N/kg）69、图22甲是某电子秤的原理示意图．电压表量程为0~3V（可对应显示质量大小）。已知电阻R0=60Ω．压力传感器R的阻值随所受压力变化的图象如图22乙所示，压力传感器表面能承受的最大压强为2×l06Pa，压杆与压力传感器的接触面积是2cm2。设托盘和压杆的质量可以忽略不计，电源电压恒定不变。试求：（1）该压力传感器能承受的最大压力；（2）若要求传感器受到最大压力时，电压表的示数达到最大值，则电源电压是多大？（3）通过计算判断电子秤的刻度是否均匀。26\n70、下图是一个电热器的工作原理图，电热器内的两个电热丝R1和R2的阻值分别为60.5Ω和121Ω。旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有O~9共10个金属触点；绕中心轴转动的旋钮两端各有一个金属滑片，转动旋钮可以将相邻的金属触点连通。电热器通过旋转开关可以实现多档位工作的要求。(1)如图所示，当旋钮上的箭头指向图中位置D时，金属滑片将2、3触点接通，同时另一端将7、8触点接通。此时电热器的功率是多少W?(2)该电热器以最大功率工作时，10min内放出的热量是多少J?此时旋纽开关上的箭头指向图中什么位置？26\n71、PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大。如图所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC的电阻，RT的电阻值与温度的关系如图所示。该电热水壶在RT设定温度状态工作时，电路消耗的总功率为1100W。第30题图（1）R0的阻值为多少？（2）当RT的温度为130℃时，电路中RT的实际功率为多少？26
