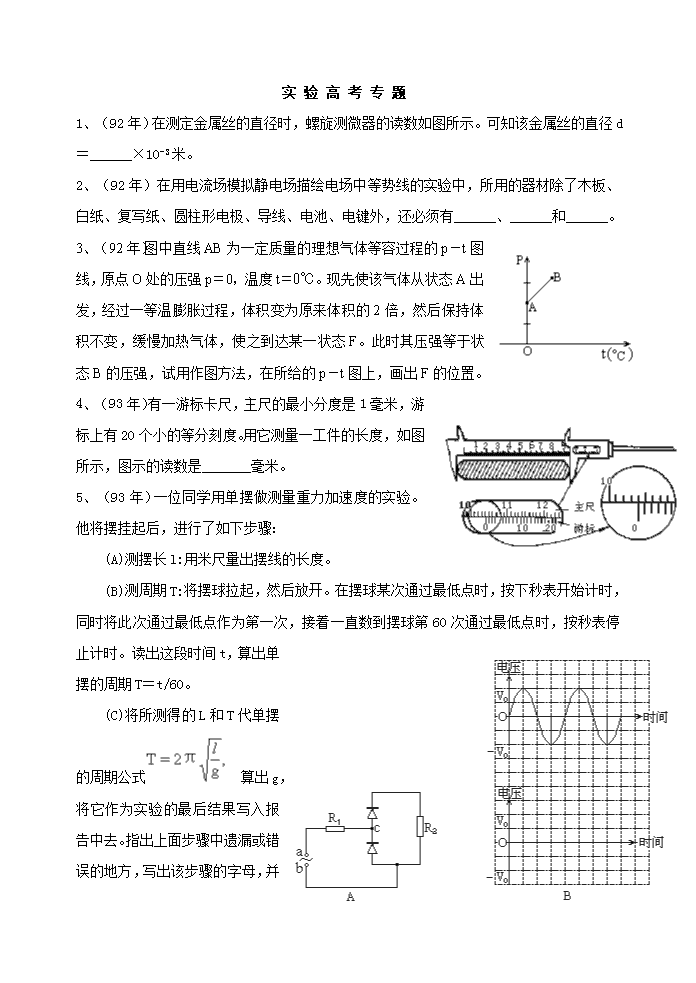

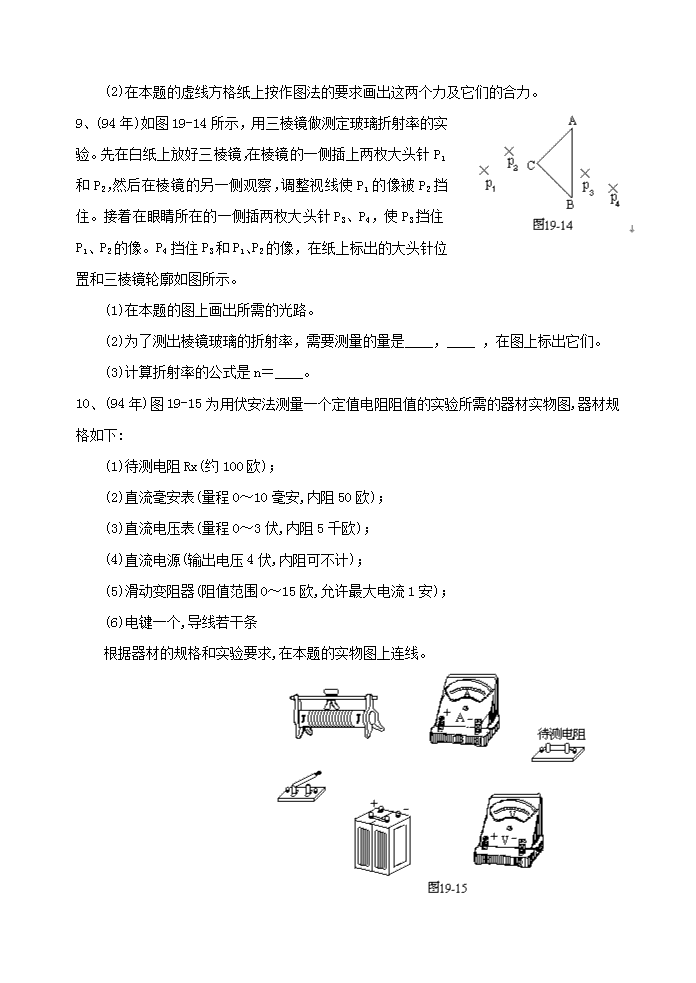

实验高考专题1、（92年）在测定金属丝的直径时，螺旋测微器的读数如图所示。可知该金属丝的直径d＝______×10-3米。2、（92年）在用电流场模拟静电场描绘电场中等势线的实验中，所用的器材除了木板、白纸、复写纸、圆柱形电极、导线、电池、电键外，还必须有______、______和______。3、（92年）图中直线AB为一定质量的理想气体等容过程的p－t图线，原点O处的压强p＝0，温度t＝0℃。现先使该气体从状态A出发，经过一等温膨胀过程，体积变为原来体积的2倍，然后保持体积不变，缓慢加热气体，使之到达某一状态F。此时其压强等于状态B的压强，试用作图方法，在所给的p－t图上，画出F的位置。4、（93年）有一游标卡尺，主尺的最小分度是1毫米，游标上有20个小的等分刻度。用它测量一工件的长度，如图所示，图示的读数是_______毫米。5、（93年）一位同学用单摆做测量重力加速度的实验。他将摆挂起后，进行了如下步骤：　　(A)测摆长l:用米尺量出摆线的长度。　　(B)测周期T:将摆球拉起，然后放开。在摆球某次通过最低点时，按下秒表开始计时，同时将此次通过最低点作为第一次，接着一直数到摆球第60次通过最低点时，按秒表停止计时。读出这段时间t，算出单摆的周期T＝t/60。　　(C)将所测得的L和T代单摆的周期公式\n　算出g，将它作为实验的最后结果写入报告中去。指出上面步骤中遗漏或错误的地方，写出该步骤的字母，并加以改正。(不要求进行误差计算)6、（93年）如图A所示的电路中，两二极管均可视为理想二极管，R1=R2。a端对b端的电压与时间的关系如图B的上图所示。请在图B的下图中作出a端对c点的电压与时间的关系图线(最少画一个周期，可用铅笔作图)。7、（93年）将量程为100微安的电流表改装成量程为1毫安的电流表，并用一标准电流表与改装后的电流表串联，对它进行校准(核对)。改装及校准所用器材的实物图如下(其中标准电流表事先已与一固定电阻串联。以防烧表)。校准时要求通过电流表的电流能从0连续调到1毫安。试按实验要求在所给的实物图上连线。　　　　　　　　　　8\n、(94年)将橡皮筋的一端固定在A点，另一端拴上两根细绳，每根细绳分别连着一个量程为5牛、最小刻度为0.1牛的弹簧测力计。沿着两个不同的方向拉弹簧测力计。当橡皮筋的活动端拉到O点时，两根细绳相互垂直,如图19-12所示、这时弹簧测力计的读数可从图中读出。　　(1)由图可读得两个相互垂直的拉力的大小分别为____牛和____牛。(只须读到0.1牛)　　(2)在本题的虚线方格纸上按作图法的要求画出这两个力及它们的合力。9、(94年)如图19-14所示，用三棱镜做测定玻璃折射率的实验。先在白纸上放好三棱镜，在棱镜的一侧插上两枚大头针P1和P2，然后在棱镜的另一侧观察，调整视线使P1的像被P2挡住。接着在眼睛所在的一侧插两枚大头针P3、P4，使P3挡住P1、P2的像。P4挡住P3和P1、P2的像，在纸上标出的大头针位置和三棱镜轮廓如图所示。　　(1)在本题的图上画出所需的光路。　　(2)为了测出棱镜玻璃的折射率，需要测量的量是____，____，在图上标出它们。　　(3)计算折射率的公式是n＝____。10、(94年)图19-15为用伏安法测量一个定值电阻阻值的实验所需的器材实物图,器材规格如下:　　(1)待测电阻Rx(约100欧)；　　(2)直流毫安表(量程0～10毫安,内阻50欧)；　　(3)直流电压表(量程0～3伏,内阻5千欧)；　　(4)直流电源(输出电压4伏,内阻可不计)；　　(5)滑动变阻器(阻值范围0～15欧,允许最大电流1安)；　　(6)电键一个,导线若干条　　根据器材的规格和实验要求,在本题的实物图上连线。　　　　　　　　　　　　　　\n11、(94年)游标卡尺的主尺最小分度为1毫米，游标上有20个小的等分刻度。用它测量一工件的内径，如图19-16所示、该工件的内径为____毫米。12、(95年)在研究电磁感应现象的实验中所用的器材如图10所示,它们是:　　(1)电流计,　　(2)直流电源,　　(3)带铁心的线圈A,　　(4)线圈B,　　 (5)电键,　　　　(6)滑动变阻器、(用来控制电流以改变磁场强弱)　　试按实验的要求在实物图上连线、(图中已连好一根导线)　　若连接滑动变阻器的两根导线接在线柱C和D上,而在电键刚闭合时电流计指针右偏,则电键闭合后滑动变阻器的滑动触头向接线柱C移动时,电流计指针将____。(填"左偏"、"右偏"或"不偏")　　　　　　13、(95年)在研究平抛物体运动的实验中,用一张印有小方格的纸记录轨迹,小方格的边长l=1.25厘米、若小球在平抛运动途中的几个位置如图11中的a、b、c、d所示,则小球平抛的初速度的计算式为V0＝______(用l、g表示),其值是、(取g=9、8米/秒2)　\n14、(95年)某人用万用电表按正确步骤测量一电阻阻值,指针指示位置如图12,则这电阻值是____，如果要用这万用电表测量一个约200欧的电阻,为了使测量比较精确,选择开关应选的欧姆挡是__________15、（96年）在"验证机械能守恒定律"的实验中，已知打点计时器所用电源的频率为50赫。查得当地的重力加速度g＝9.80米/秒2。测得所用的重物的质量为1.00千克。实验中得到一条点迹清晰的纸带，把第一个点记作0，另选连续的4个点A、B、C、D作为测量的点。经测量知道A、B、C、D各点到0点的距离分别为62.99厘米、70.18厘米、77.76厘米、85.73厘米。根据以上数据，可知重物由0点运动到C点，重力势能的减少量等于____焦，动能的增加量等于____焦(取3位有效数字)。　　　　　　　16、（96年）在用电流场模拟静电场描绘电场等势线的实验中，在下列所给出的器材中，应该选用的是____(用器材前的字母表示)。(A)6伏的交流电源　(B)6伏的直流电源　(C)100伏的直流电源　(D)量程0～0.5伏，零刻度在刻度盘中央的电压表　(E)量程0～300微安，零刻度在刻度盘中央的电流表在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们的顺序(自上而下)是①____②____③____。　　在实验中，按下电键，接通电路。若一个探针与基准点O接触，另一探针已分别在基准点O的两侧找到了实验所需要的两点a、b(如右上图)，则当此探针与a点接触时，电表的指针应____(填“左偏”、“指零”或“右偏”)；当此探针与b点接触时，电表的指针应____(填“左偏”、“指零”或“右偏”)。\n17、（96年）在用伏安法测电阻的实验中，所用电压表的内阻约为20千欧，电流表的内阻约为10欧，选择能够尽量减小误差的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上(如右图所示)。　　　　　　　　　　　(1)根据各点表示的数据描出I－U图线，由此求得该电阻的阻值Rx＝____欧(保留两位有效数字)。　(2)画出此实验的电路原理图。18、(97年)一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示。该工件的直径为_____________毫米。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　19、(97年)下列给出的器材中，哪些是"验证玻一马定律实验"所必需的，把这些器材前面的字母填在横线上。　　A、带有刻度的注射器　　B、刻度尺　　　C、弹簧秤　　　　　　　D、钩码若干个　　　　答:_____________。　　　　实验读数过程中，不能用手握住注射器，这是为了________________。　　用橡皮帽封住注射器小孔，这是为了___________________________。\n20、(97年)某电压表的内阻在20千欧～50千欧之间，现要测量其内阻，实验室提供下列可选用的器材:　　　待测电压表V（量程3V）　　　电流表A1（量程200μA）　　　电流表A2（量程5mA）　　　电流表A3（量程0.6A）　　　滑动变阻器R（最大阻值1KΩ）　　　电源ε（电动势4V）　　　电键K。　（1）所提供的电流表中，应选用_______________________（填写字母代号）。　（2）为了尽量减小误差，要求测多组数据。试在方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出）。21、（98年）在LC振荡电路中，如已知电容C，并测得电路的固有振荡周期T，即可求得电感L。为了提高测量精度，需多次改变C值并侧得相应的T值。现将侧得的六组数据标示在以C为横坐标、T2为纵坐标的坐标纸上，即图中用“×”表示的点。  \n（1）T、L、C的关系为_____。  （2）根据图中给出的数据点作出T2与C的关系图线。  （3）求得的L值是_____。22、（98年）某学生做“验证牛顿第二定律”的实验在平衡摩擦力时，把长木板的一端垫得过高，使得倾角偏大。他所得到的a-F关系可用下列哪根图线表示？图中a是小车的加速度，F是细线作用于小车的拉力。答：_____23、（98年）用图示的电路测定未知电阻Rx的值。图中电源电动势未知，电源内阻与电流表的内阻均可忽略不计，R为电阻箱。  （1）若要测得Rx的值，R至少需要取_____个不同的数值。  （2）若电流表每个分度表示的电流值未知，但指针偏转角度与通过的电流成正比，则在用此电路测Rx时，R至少需取_____个不同的数值。  （3）若电源内阻不可忽略，能否应用此电路测量Rx？答：_____。24、（99年）（4分）用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为__________mm。\n25、（99年）(6分)某同学用小灯泡、凸透镜和光屏在水平光具座上做测量凸透镜焦距的实验，先使小灯泡、透镜和屏的中心等高，再调节三者间的距离，使屏上出现清晰的灯丝像，(1)测量透镜到灯泡的距离l1及透镜到光屏的距离l2，则可得到透镜的焦距f＝______(用l1，l2表示)　(2)保持透镜不动，将光屏向远离透镜的方向移动一个焦距的距罔，再移动小灯泡，使屏上得到清晰的像指出该橡是放大还是缩小的，是正立还是倒立的，是实像还是虚像。答：________________26、(7分)图1为测量电阻的电路，Rx为待测电阻，R的阻值己知，R为保护电阻，阻值未知。电源E的电动势未知，K1、K2均为单刀双掷开关。A为申流表，其内阻不计　　(1)按图1所示的电路，在图2的文物图上连线(2)测量Rx的步骤为：将K2向d闭合，K1向__________闭合，记下电流表读数l1，再将K2向c闭合，K1________向闭合，记电流表读数I2。计算Rx的公式是Rx=__________27、（2000年）某同学用图1所示装置通过半径相同的A、B两球的碰撞来验证动量守恒定律。图中PQ是斜槽，QR为水平槽。实验时先使A球从斜槽上某一固定位置G由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹，重复上述操作10次，得到10个落点痕迹，再把B球放在水平槽末端R在记录纸上的重直投影点。B球落点痕迹如图2所示，其中米尺水平放置，且平行于G、R、O所在的平面，米尺的零点O点对齐。\n　　（1）碰撞后B球的水平程应取为_____________cm。　　（2）在以下选项中，哪些是本次实验必须进行的测量？答：_____________（填选项号）。　　（A）水平槽上未放B球时，测量A球落点位置到O点的距离　　（B）A球与B球碰撞后，测量A球落点位置到O点的距离　　（C）测量A球或B球的直径　　（D）测量A球和B球的质量（或两球质量之比）　　（E）测量G点相对于水平槽面的高度28、（2000年）（6分）如图，一光源位于金属圆筒内部轴线上A点，与筒B端的距离为d、d无法直接测量。另有凸透镜、光屏、米尺及带支架的光具座。现用这些器材测量d。为此，先将圆筒、凸透镜、光屏依次放在光具座支架上，令圆筒轴线与透镜主光轴重合，屏与光源的距离足够远，使得移动透镜时，可在屏上两次出现光源的象，将圆筒及光屏位置固定。由路的可逆性可知，第一次成象的象距等于第二次成象的物距。然后进行以下的测量：　　___________________________________________　　___________________________________________　　___________________________________________　　___________________________________________　　用测得的物理量可得　　d=_____________________________________。　　（应说明各符号所代表的物理量）\n29、（2000年）从下表中选出适当的实验器材，设计一电路来测量电流表的内阻要求方法简捷，有尽可能高的测量精度，并能测得多组数据。　　器材（代号）　　电流表（）　　电流表（）　　电压表（V）　　电阻（）　　滑动变阻器（）　　电池（E）　　电键（K）　　导线若干　　规格量程10mA，内阻特测（约）　　量程500μA，内阻　　量程10V，内阻　　阻值约，作保护电阻用　　总阻值约　　电动势1.5V，内阻很小　　（1）在虚线方框中画出电路图，标明所用器材的代号。　　（2）若选测量数据中的一组来计算，则所用的表达式为\n=__________________，式中各符号的意义是：____________________________________________________________。30．（01北春）1）已知打点计时器接的交流电源频率是，用它记录一个匀变速运动小车的位移，打出的一条纸带和已选好的计数点0，1、2、3、4如图所示．某同学测量出1与2两点间的距离为，3与4两点间的距离为，由此可算出小车运动的加速度_______________．2）．做测定凸透镜焦距的实验时，把蜡烛和光屏放在透镜的主光轴上，与主光轴垂直．若这时在它们之间无论怎样移动透镜，光屏上都得不到清晰的蜡烛像，则应采取的措施是_________________________________．为了求得凸透镜的焦距，测出蜡烛到光屏的距离L和蜡烛在光屏上两次成像时透镜的两个位置之间的距离，则该透镜的焦距_______________________．3）．在测定金属电阻率的实验中，用伏安法测量电阻．将实验电路图画在方框中．为了完成整个实验，除你在电路中已画出的器材外，还需要用哪些仪器？用这些仪器测量哪些量？答：__________________________________________________________________．计算电阻率的公式是________________________．31．（01广）1）某同学以线状白炽灯为光源，利用游标卡尺两脚间形成的狭缝观察光的衍射现象后，总结出以下几点：a．若狭缝与灯丝平行，衍射条纹与狭缝平行b．若狭缝与灯丝垂直，衍射条纹与狭缝垂直c．衍射条纹的疏密程度与狭缝的宽度有关\nd．衍射条纹的间距与光的波长有关以上几点中，你认为正确的是.2）一打点计时器固定在斜面上某处，一小车拖着穿过打点计时器的纸带从斜面上滑下，如图1所示.图2是打出的纸带的一段.（1）已知打点计时器使用的交流电频率为50Hz，利用图2给出的数据可求出小车下滑的加速度a＝.（2）为了求出小车在下滑过程中所受的阻力，还需测量的物理量有.用测得的量及加速度a表示阻力的计算式为f＝.3）图1中E为电源，其电动势为e，R1为滑线变阻器，R2为电阻箱，A为电流表.用此电路，经以下上步骤可近似测得A的内阻RA：①闭合K1，断开K2，调节R1，使电流表读数等于其量程I0；②保持R1不变，闭合K2，调节R2，使电流表读数等于，然后读出R2的值，取RA≈R2.（1）按图1所示电路在图2所给出的实物图中画出连接导线.（2）真实值与测得值之差除以真实值叫做测量结果的相对误差，即.试导出它与电源电动势e、电流表量程I0及电流表内阻RA的关系式.（3）若I0＝10mA，真实值RA约为30W\n，要想使测量结果的相对误差不大于5％，电源电动势最小应为多少伏？32．（03江苏）1）图中为示波器面板，屏上显示的是一亮度很低、线条较粗且模糊不清的波形。（1）若要增大显示波形的亮度，应调节旋钮。（2）若要屏上波形线条变细且边缘清晰，应调节旋钮。（3）若要将波形曲线调至屏中央，应调节与旋钮。2）实验装置如图1所示；一木块放在水平长木板上，左侧拴有一细软线，跨过固定在木板边缘的滑轮与一重物相连，木块右侧与打点计时器的纸带相连，在重物牵引下，木块在木板上向左运动，重物落地后，木块继续向左做匀减速运动，图2给出了重物落地后，打点计时器在纸带上打出的一些点，试根据给出的数据，求木块与木板间的摩擦因数μ。要求写出主要的运算过程，结果保留2位有效数字。（打点计时器所用交流电频率为50Hz，不计纸带与木块间的拉力。取重力加速度g＝10m/s2）3）要测量一块多用电表直流10档的内阻RA（约为40Ω\n），除此多用电表外，还有下列器材：直流电源一个（电动势E约为1.5V，内阻可忽略不计），电阻一个（阻值R约为150Ω），电键一个，导线若干。要求（1）写出实验步骤；（2）给出RA的表达式.33．（02上海）如图所示为一显示薄膜干涉现象的实验装置，P是　附有肥皂膜的铁丝圈，S是一点燃的酒精灯。往火焰上洒些盐后，在肥皂膜上观察到的干涉图象应是下图中的ABCD2）如图所示器材可用来研究电磁感应现象　及到定感应电流方向。（1）在给出的实物图中，用实线作为导线将实验仪器连成实验电路。（2）将线圈L1插入L2中，会上开关。能使感应电流与原电流的绕行方向相同的实验操作是A．插入软铁棒。B．拔出线圈L1。C．使变阻器阻值变大。D．断开开关。3）如图所示为一实验小车中利用光脉冲测量车速和行程的装置的示意图，A为光源，B为光电接收器，A、B均固定在车身上，C为小车的车轮，D为与C同轴相连的齿轮。车轮转动时，A发出的光束通过旋转齿轮上齿的间隙后变成脉冲光信号，被B接收并转换成电信号，由电子电路记录和显示。若实验显示单位时间内的脉冲数为n，累计脉冲数为尼N，则要测出小车的速度和行程还必须测量的物理量或数据是；小车速度的表达式为v＝；行程的表达式为s＝。34．（04）⑴图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为mm\n⑵实验室内有一电压表，量程为150mV内阻约为150Ω。现要将其改装成量程为10mA的电流表，并进行校准。为此，实验室提供如下器材：干电池E（电动势为1.5V），电阻箱R，滑线变阻器Rˊ，电流表（有1.5mA,15mA与150mA三个量程）及开关K。（a）对电流表改装时必须知道电压表的内阻。可用图示的电路测量电压表的内阻。在既不损坏仪器又能使精确度尽可能高的条件下，电路中的电流表应选用的量程是。若合上K，调节滑线变阻器后测得电压表的读数为150mV，电流表的读数为1.05mA，则电压表的内阻RmV为。（取三位有效数字）（b）在对改装成的电流表进行校准时，把作为标准电流表，画出对改装成的电流表进行校准的电路原理图（滑线变阻器作限流使用），图中各元件要用题中给出的符号或字母标注。图中电阻箱的取值是（取三位有效数字），电流表应选的量程是。···αβAyMOxP1P2P311．（8分）如图，画有直角坐标系Oxy的白纸位于水平桌面上，M是放在白纸上的半圆形玻璃砖，其底面的圆心在坐标的原点，直边与x轴重合，OA是画在纸上的直线，为竖直地插在直线OA上的两枚大头针，是竖直地插在纸上的第三枚大头针，是直线OA与y轴正方向的夹角，是直线与轴负方向的夹角，只要直线OA画得合适，且的位置取得正确，测得角和，便可求得玻璃得折射率。\n某学生在用上述方法测量玻璃的折射率，在他画出的直线OA上竖直插上了两枚大头针，但在y<0的区域内，不管眼睛放在何处，都无法透过玻璃砖看到的像，他应该采取的措施是______________________________________________________________________________________________________________________________.若他已透过玻璃砖看到了的像，确定位置的方法是_____________________________________________________________________________.若他已正确地测得了的的值，则玻璃的折射率n=_____________________________.RRxVabK1K2E12．(12分)图中R为已知电阻，为待测电阻，为单刀单掷开关，为单刀双掷开关，V为电压表（内阻极大），E为电源（电阻不可忽略）。现用图中电路测量电源电动势及电阻（1）写出操作步骤：\n（1）由R及测得的量，可测得＝_____________________,=________________.···αβAyMOxP1P2P335．（04广）如图，画有直角坐标系Oxy的白纸位于水平桌面上，M是放在白纸上的半圆形玻璃砖，其底面的圆心在坐标的原点，直边与x轴重合，OA是画在纸上的直线，为竖直地插在直线OA上的两枚大头针，是竖直地插在纸上的第三枚大头针，是直线OA与y轴正方向的夹角，是直线与轴负方向的夹角，只要直\n线OA画得合适，且的位置取得正确，测得角和，便可求得玻璃得折射率。某学生在用上述方法测量玻璃的折射率，在他画出的直线OA上竖直插上了两枚大头针，但在y<0的区域内，不管眼睛放在何处，都无法透过玻璃砖看到的像，他应该采取的措施是______________________________________________________________________________________________________________________________.若他已透过玻璃砖看到了的像，确定位置的方法是_____________________________________________________________________________.若他已正确地测得了的的值，则玻璃的折射率n=_____________________________.RRxVabK1K2E2)图中R为已知电阻，为待测电阻，为单刀单掷开关，为单刀双掷开关，V为电压表（内阻极大），E为电源（电阻不可忽略）。现用图中电路测量电源电动势及电阻（1）写出操作步骤：\n（1）由R及测得的量，可测得＝_____________________,=________________.36．(04江苏)(1)某实验中需要测量一根钢丝的直径(约0.5mm)．为了得到尽可能精确的测量数据，应从实验室提供的米尺、螺旋测微器和游标卡尺(游标尺上有10个等分刻度)中，选择___________进行测量．（2）用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时，示数如图所示，此工件的宽度为___________mm。2)某同学对黑箱(见图1)中一个电学元件的伏安特性进行研究．通过正确测量，他发现该元件两端的电压Uab(Uab=Ua-Ub)与流过它的电流I之间的变化关系有如下规律①当-15V
