2021年初中物理---欧姆定律--中考精选试题含答案 13页

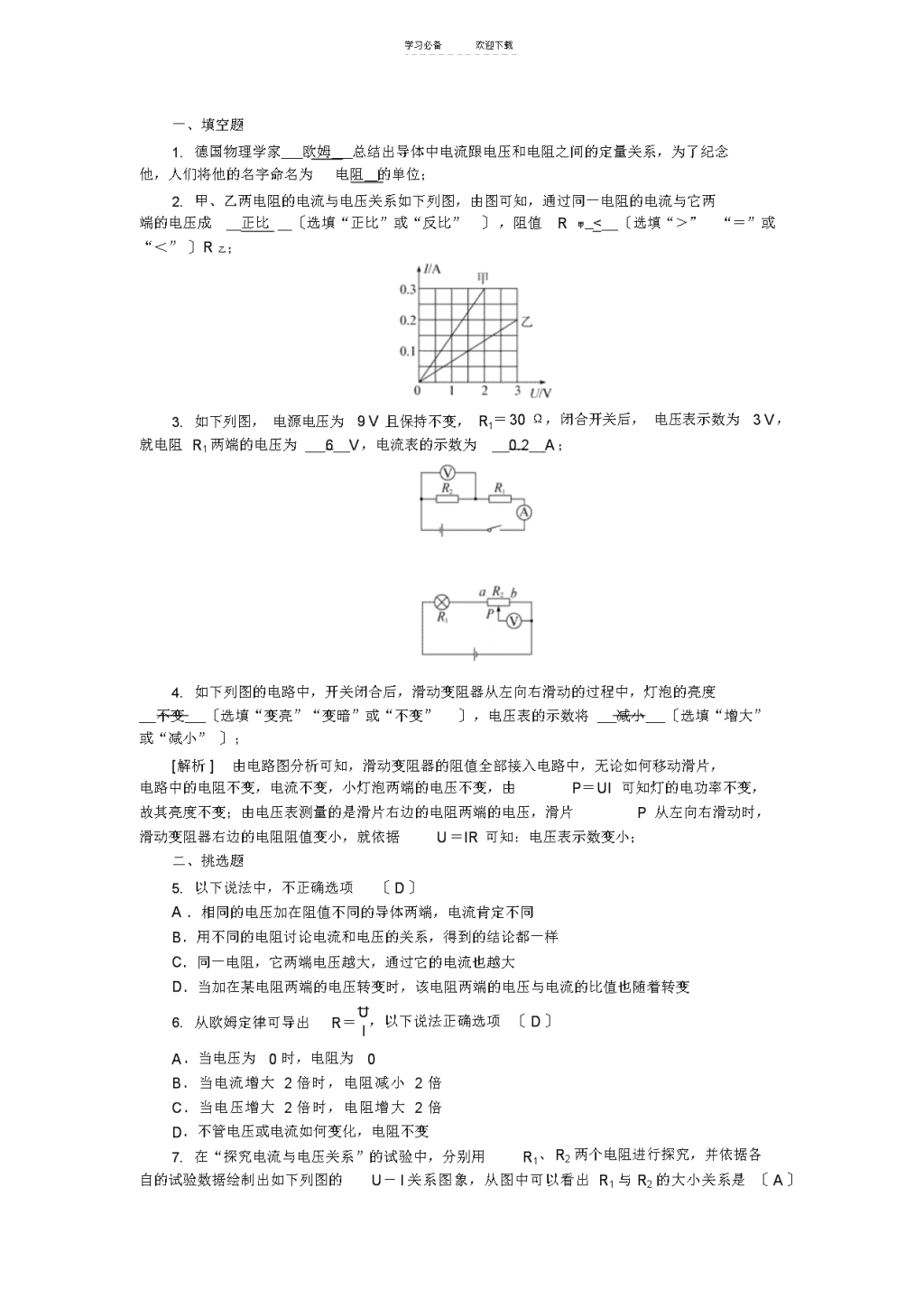

学习必备欢迎下载一、填空题1.德国物理学家欧姆总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为电阻的单位；2.甲、乙两电阻的电流与电压关系如下列图，由图可知，通过同一电阻的电流与它两端的电压成正比〔选填“正比”或“反比”〕，阻值R甲<〔选填“＞”“＝”或“＜”〕R乙；3.如下列图，电源电压为9V且保持不变，R1＝30Ω，闭合开关后，电压表示数为3V，就电阻R1两端的电压为6V，电流表的示数为0.2A；4.如下列图的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度不变〔选填“变亮”“变暗”或“不变”〕，电压表的示数将减小〔选填“增大”或“减小”〕；[解析]由电路图分析可知，滑动变阻器的阻值全部接入电路中，无论如何移动滑片，电路中的电阻不变，电流不变，小灯泡两端的电压不变，由P＝UI可知灯的电功率不变，故其亮度不变；由电压表测量的是滑片右边的电阻两端的电压，滑片P从左向右滑动时，滑动变阻器右边的电阻阻值变小，就依据U＝IR可知：电压表示数变小；二、挑选题5.以下说法中，不正确选项〔D〕A．相同的电压加在阻值不同的导体两端，电流肯定不同B．用不同的电阻讨论电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压转变时，该电阻两端的电压与电流的比值也随着转变I6.从欧姆定律可导出R＝U，以下说法正确选项〔D〕A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变7.在“探究电流与电压关系”的试验中，分别用R1、R2两个电阻进行探究，并依据各自的试验数据绘制出如下列图的U－I关系图象，从图中可以看出R1与R2的大小关系是〔A〕\n学习必备欢迎下载A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定[解析]〔1〕正确从图象中读出对应的U－I值，会利用掌握变量法比较两个电阻的阻值大小；〔2〕此类题目有两种方法：①相同电压，比较电流，电流大的电阻小，电流小的电阻大；②相同电流，比较电压，电压大的电阻大，电压小的电阻小；1.〔2021·沈阳〕如下列图，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，以下说法中正确选项〔B〕A．通过滑动变阻器的电流变小，其两端的电压变大B．通过小灯泡的电流及其两端的电压都保持不变C．电流表的示数变大，电压表的示数变小D．电流表和电压表的示数都逐步变大2.如下列图电路中，电源电压保持不变，先闭合开关S1，观看电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情形正确选项〔A〕A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大3.在如下列图的电路中，电源电压保持不变，R为定值电阻；闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI；以下分析正确选项〔C〕学习必备欢迎下载A.ΔU变大B.ΔIΔUC.不变D.ΔIΔU变小ΔIΔU先变小后变大ΔI\n学习必备欢迎下载三、简答题与运算题1.如下列图，R1＝20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A；求：〔1〕通过电阻R1的电流；〔2〕电阻R2的阻值；学习必备欢迎下载解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路电流；(1)因并联电路中各支路两端的电压相等，所以，通过电阻R1的电流I1＝U＝6V＝0.3学习必备欢迎下载R120ΩA；(1)因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流I2＝I－I1＝0.5A－0.3A＝0.2A，电阻R2的阻值R2U6V＝30Ω；＝I2＝0.2A答：〔1〕通过电阻R1的电流为0.3A；〔2〕电阻R2的阻值为30Ω；12．〔2021·重庆〕如下列图的电路中，电源电压恒为30V，电阻R1为15Ω；同时闭合开关S1、S2时，电流表的示数为2.5A；求：〔1〕通过电阻R1的电流；〔2〕电阻R2的阻值；解：由电路图可知，同时闭合开关S1、S2时，R1与R2并联，电流表测干路电流；(1)因并联电路中各支路两端的电压相等，所以，通过电阻R1的电流I1＝U＝30V＝2A；R10.5A(2)因并联电路中干路电流等于各支路电流之和，所以，通过电阻R2的电流I2＝I－I1＝学习必备欢迎下载2.5A－2A＝0.5A，就电阻R2的阻值R2＝U＝30V＝60Ω；学习必备欢迎下载I20.5A答：〔1〕通过电阻R1的电流为2A；〔2〕电阻R2的阻值为60Ω；13.〔2021·厦门〕如下列图，R1＝25Ω，小灯泡L的规格为“2.5V0.3A”，电源电压保持不变；(1)S1、S2都断开时，小灯泡L正常发光，求电源电压；(2)S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值；解：〔1〕由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，所以UL学习必备欢迎下载＝U额＝2.5V，电路中电流I＝I＝I额＝0.3A，由IUR＝可得11R两端电压U1＝I1R1＝0.3A×25\n学习必备欢迎下载Ω＝7.5V，由串联电路电压特点可得电源电压U＝U额＋U1＝2.5V＋7.5V＝10V；〔2〕由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路的电压特点知：U＝U1′＝U2＝10V，通过R1的电流I1′＝U＝10V＝0.4A，由并联电路的电R125Ω学习必备欢迎下载流特点可得，通过R的电流I＝I′－I′＝0.6A－0.4A＝0.2A，所以R的阻值RU10V学习必备欢迎下载＝50Ω；22122＝I2＝0.2A学习必备欢迎下载答：〔1〕电源电压为10V；〔2〕R2的阻值为50Ω；四、试验与探究题13.为了探究电流跟电压的关系，小红同学设计了图甲所示的电路；(1)请依据电路图，用笔画线代替导线将图乙中未连接完整的电路连接起来；〔导线不能交叉〕(2)调剂滑片位置，转变定值电阻两端的电压，得到电流表和电压表示数如丙和丁图，就电流表的示数为1.5A，电压表的示数为9.5V；次序12345电阻/Ω40201075电流/A0.250.51.01.52.0(3)假如仍用图甲的电路讨论电流与电阻的关系，试验中换用不同阻值的定值电阻后，每次应调剂滑动变阻器的滑片，保持电压表示数不变；试验记录数据如上表所示，请依据表中数据在图戊的坐标纸上描点作出图象，由图象可得出的试验结论是电压肯定时，导体中的电流和电阻成反比；〔试验器材使用正确，量程选用合理〕\n学习必备欢迎下载[解析]〔1〕电压表和电阻并联，电流表和电阻串联，滑动变阻器和电阻串联，连接如下图：〔2〕图丙中电流表使用的是0～3A量程，分度值为0.1A，读数为1.5A；图丁中电压表使用的是0～15V量程，分度值为0.5V，读数为9.5V；〔3〕采纳描点法画出图象如下：由图象可知，电压肯定时，导体中的电流和电阻的倒数成正比，即导体中的电流和电阻成反比；13.小华同学为了探究“电流与电阻的关系”，设计了如图甲的试验电路，她在学校试验室找来了如下一些试验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω1A”字样，导线如干；(1)请你用笔画线代替导线，将图乙中的实物连接完整；(2)在连接试验电路时，小华应将开关处于断开状态；闭合开关前，应将滑动变阻器滑片滑到最右〔选填“左”或“右”〕端；(3)小华连接好电路，闭合开关后，移动滑变阻器滑片时，发觉电流表指针正常偏转，\n学习必备欢迎下载电压表示数为零，就发生这种故障的缘由可能是R处发生短路；(1)故障排除后，小华先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻连续做试验，闭合开关，电压表示数如图丙所示，其示数是2.4V，要完成这次试验，接下来她应将变阻器滑片向右〔选填“左”或“右”〕端移动，使电压表的示数为2V；(2)当小华改用50Ω的电阻连续试验时，发觉无论怎样移动滑动变阻器滑片，都无法使电压表示数达到试验要求的值，你认为“电压表的示数无法达到试验要求的值”的缘由可能是〔C〕A．滑动变阻器的阻值太大B．电压表量程选小了C．滑动变阻器的阻值太小D．滑动变阻器烧坏了(3)小华解决了上述问题后，完成了试验；利用收集到的多组数据；作出了如图丁所示的电流I随电阻R变化的关系图象；分析图象得出了电流与电阻的关系是电压肯定时，导体中的电流与电阻成反比；[解析]〔1〕由图甲所示电路图可知，定值电阻R与滑动变阻器串联，电压表与定值电阻并联，电流表串联在电路中，依据电路图连接实物电路图，如下列图；13.利用图甲进行“测量未知电阻”的试验；电压U/V1.52.0电流I/A0.300.420.50电阻Rx/Ω电阻Rx的平均值/Ω5.04.8(1)连接电路时，应将开关断开；(2)连接电路后，闭合开关，移动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的缘由可能是A〔只填序号〕A．Rx断路B．Rx短路C．电流表断路(3)排除故障后，闭合开关，转变电阻Rx两端的电压，进行了三次测量，第三次试验中电压表示数如图乙所示，电压表读数为2.5V；(4)将试验数据填入上表并进行处理，三次所测电阻Rx的平均值为4.9Ω；\n学习必备欢迎下载(1)将电阻Rx换成小灯泡，重复上述试验，发觉几次试验测得小灯泡的电阻相差比较大，缘由可能是灯丝的电阻与温度有关；13.现用“伏安法”测量一个未知电阻Rx的阻值〔Rx约为20Ω〕；在试验室中，配有的试验器材如下：A．电源E〔电压U＝3V恒定〕；B．电流表A1〔量程0～50mA〕；C．电流表A2〔量程0～3A〕；D．电压表V1〔量程0～3V〕；E．电压表V2〔量程0～15V〕；F．滑动变阻器R〔0～80Ω〕；G．定值电阻R0＝40Ω；H．开关一个，导线如干；就：为了测量多组数据使结果尽量精确，在滑动变阻器的整个滑动过程中，要使两电表的测量值范畴尽可能大一些，并且两电表的读数均大于其量程的1；就：3(1)依据试验要求，电压表选用D，电流表选用B；〔选填器材前的字母代号〕(2)请在虚线方框内画出试验电路图〔其中，部分电路已画出，并标出所选器材的字母〕；〔3〕依据所画的电路图，用笔画线代替导线，将实物图连接起来；〔4〕如在某次试验中，电压表的示数为U，电流表的示数为I，那么，待测电阻阻值的表学习必备欢迎下载达式为RU＝－R；学习必备欢迎下载xI0[解析]〔1〕将定值电阻、待测电阻、滑动变阻器串联在电路中，学习必备欢迎下载当滑动变阻器连入电路中的电阻为0时，电路中电流最大，最大电流IxU0x大＝R＋R＝学习必备欢迎下载3V＝0.05A＝50mA；当滑动变阻器的连入电路中的电阻最大，电路中的电流最小，学习必备欢迎下载40Ω＋20Ω最小电流Ix小＝3V＝0.021A＝21mA＞50mA116.7mA;所以电流表选学习必备欢迎下载40Ω＋20Ω＋80Ω×3≈学习必备欢迎下载用B；电源电压为3V，故电压表选用0～3V量程，即电压表选用D；如将电压表并联在待测电阻两端，待测电阻的最大电压Ux大＝Ix大Rx＝0.05A×20Ω＝1V，电压表的读数是量程\n学习必备欢迎下载的1，不满意试验要求，故电压表不能并联在待测电阻两端；而定值电阻和待测电阻两端的学习必备欢迎下载3＝最小电压U0x＝Ix小×〔R＋R0〕＝0.021A×60Ω＝1.26V＞3V×131V，所以应将电压表并学习必备欢迎下载；联在定值电阻和待测电阻两端，才能满意两电表的读数均大于其量程的13(2)将定值电阻、待测电阻、滑动变阻器、电流表串联在电路中，电压表并联在定值电阻和待测电阻两端，如上图所示；(3)依据所画的电路图，用笔画线代替导线，将实物图连接起来，留意电表正负接线柱的连接及滑动变阻左边电阻连入电路；(4)由欧姆定律，R0＋Rx＝U，所以待测电阻的阻值Rx＝U－R0；II1.如下列图，已知R1＝R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1，当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，就以下判定正确选项〔B〕A．U1＞U2，I1＞I2B．U1＜U2，I1＞I2C．U1＝U2，I1＜I2D．U1＜U2，I1＜I22.如下列图，已知电源电压为U，三个电源的阻值分别为R1、R2和R3，求：(1)当S1、S2均断开时，电流表和电压表的示数；(2)当S1、S3均闭合时，电压表和电流表的示数；解：〔1〕当S1、S2均断开时，R2与R3串联，电压表测R2两端的电压，电流表测电路中的电学习必备欢迎下载流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表的示数I＝UR2＋R3，电压学习必备欢迎下载学习必备欢迎下载表的示数U＝IR＝U×R＝UR2；学习必备欢迎下载22R2＋R32R2＋R3〔2〕当S1、S3均闭合时，R1与R2并联，电压表测电源的电压，电流表测干路电流，就电压表的示数为U，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻R\n学习必备欢迎下载学习必备欢迎下载R1R2UU（R1＋R2）U学习必备欢迎下载＝R1＋R2，电流表的示数I′＝R＝R1R2＝R1＋R2R1R2；学习必备欢迎下载学习必备欢迎下载答：〔1〕当S、S均断开，电流表的示数为U，电压表的示数为UR2；学习必备欢迎下载12R2＋R3R2＋R3（R1＋R2）U学习必备欢迎下载〔2〕当S1、S3均闭合时，电压表的示数为U，电流表的示数为R1R2；学习必备欢迎下载学习必备欢迎下载1.在物理世界，基本概念和规律特别重要；请你写出电学中两大定律的名称：和焦耳定律；欧姆定律学习必备欢迎下载2.〔2021·江西〕如下列图，电源电压恒定不变，闭合开关S，滑片P向右移动，以下说法正确选项〔B〕A．A2示数变小，V示数变小B．A1示数不变，V示数变小C．A1示数不变，V示数不变D．A2示数变小，V示数不变5．探究电流与电压的关系；【试验器材】电压表、电流表、三种不同规格的滑动变阻器〔A：“10Ω1.5A”、B：“20Ω1A”、C：“50Ω1A”、〕开关、新干电池三节、定值电阻R＝10Ω、导线如干；【制订方案与设计试验】(1)请依照图1所示的电路图，用笔画线代替导线，将图2中电路连接完整；(2)闭合开关前，要将滑动变阻器滑片移至右〔选填“左”或“右”端〕，这样做可以起到爱护电路的作用；此试验中滑动变阻器的另一个作用是“转变定值电阻两端的电压”，请你写出一种不用变阻器，也可以“转变定值电阻两端电压”的方法：转变电源中电池的节数；【进行试验与收集证据】\n学习必备欢迎下载U/V1.02.03.0I/A0.10.20.3〔1〕小莲按要求正确连接电路，且电路元件完好；试验过程中，她发觉电压表指针偏转到满刻度外的位置，其缘由可能是滑动变阻器连入电路阻值过小〔或电压表量程过小〕〔任意写出一个〕；〔2〕小莲在试验中通过调剂滑动变阻器滑片，测出通过电阻如下表所示：R的不同电流和对应的电压值，要测出表格中的试验数据，试验时所用的滑动变阻器规格为【试验结论】C〔选填规格的编号即可〕；通过上表中的数据，我们可以得出：在电阻肯定时，通过导体的电流与导体两端的电压成正比；6．如下列图，甲图中小灯泡上标有“2.5V0.75W”的字样，电压表如图乙所示，闭合开关，移动滑动变阻器的滑片，使小灯泡正常发光，此时电压表的示数如图丙所示；求：(1)电源电压；(2)电流表的示数；(3)此时滑动变阻器接入电路的阻值；解：〔1〕灯L与变阻器R串联，电压表测R两端电压；灯泡正常发光时，UL＝2.5V，R两端电压UR＝2V－0.2V＝1.8V，就电源电压U＝4.3V；〔2〕电流表的示数为I＝IPL0.75WL＝＝UL2.5V＝0.3A；〔3〕滑动变阻器接入电路的阻值为R＝I＝0.3A＝6Ω；UR1.8V7.〔2021·江西〕做如下列图的测定性试验，在圆圈中填上电流表或电压表的符号；要求：只闭合开关S1时，可以测量定值电阻的阻值；请设计测量定值电阻的阻值时的记录试验数据的表格；\n学习必备欢迎下载测量定值电阻阻值的试验数据记录表格试验次数U/VI/AR/Ω电阻R平均值/Ω7.在测额定电压为2.5V的小灯泡电阻的试验中：(1)如下列图，荣荣同学所连接的电路存在错误，但只需改动一根导线，即可使电路连接正确；请你在应改动的导线上打“×，”并用笔画线代替导线在图中画出正确的接法；(2)电路正确连接后，闭合开关，小灯泡不发光，电流表有示数，电压表几乎没有示数，显现这一故障的缘由可能是小灯泡短路；(3)排除故障后，荣荣同学进行了四次测量，并将部分试验数据和现象记录在下面的表格中，请你帮他将表中未填的数据和现象填写完整；试验序号U/VI/AR/Ω灯泡亮度10.50.133.8不亮210.185.6灯丝暗红31.50.217.1柔弱发光42.50.2510正常发光学习必备欢迎下载(4)荣荣同学分析以上试验数据，发觉小灯泡的电阻值存在明显差异，缘由可能是阻受温度影响；灯丝电学习必备欢迎下载8.〔2021·江西〕如下列图，电源电压保持不变；闭合开关S后，将滑动变阻器R2的滑片P向左滑动，以下说法正确选项〔B〕\n学习必备欢迎下载A．电流表A的示数变小，电压表B．电流表A的示数变小，电压表V1的示数变大V1的示数不变C．电压表D．电压表V1与电压表V2的示数之和不变V2与电流表A的示数之比不变10．〔2021·江西〕如下列图，电源电压为数为0.4A；求R1、R2的阻值；6V；闭合开关S，电压表V1示数为4解：由题图知，R1与R2串联，电压表V1测R1两端电压，V2测R2两端电压；R1＝＝U14VI0.4A＝10ΩU2＝U－U1＝6V－4V＝2VRU22V2＝＝I0.4Ω＝5Ω11．【探究名称】探究欧姆定律；【猜想与假设】导体中的电流可能与导体两端的电压成正比，与导体的电阻成反比；【设计并进行试验】〔1〕探究导体中的电流跟它两端电压的关系；①如下列图，请你用笔画线代替导线，把滑动变阻器正确接入电路中，要求：滑片移动时电流表示数逐步增大；②此试验中，滑动变阻器的作用是爱护电路和转变定值电阻两端电压V，电流表示P向右；〔2〕小英同学探究“导体中的电流与电阻的关系”时，进行创新试验，除了与原有试验所必需的器材相同外，没领电压表，而是多领了一只电流表，并设计出如下列图的电路图，进行试验；\n学习必备欢迎下载①连接电路，调剂滑动变阻器，读出电流表A1与A2的示数分别记为I1和I2；②把定值电阻R2换成R3，调剂滑动变阻器使电流表A1的示数为I1_，使R3两端的电压与R2两端电压相等；记录此时电流表A2的示数为I3；③把定值电阻R3换成R4,重复上一步骤进行试验；④分析数据得出电流与电阻的关系；
