2021高考物理备战系列 力学实验——高考在线2021 12页

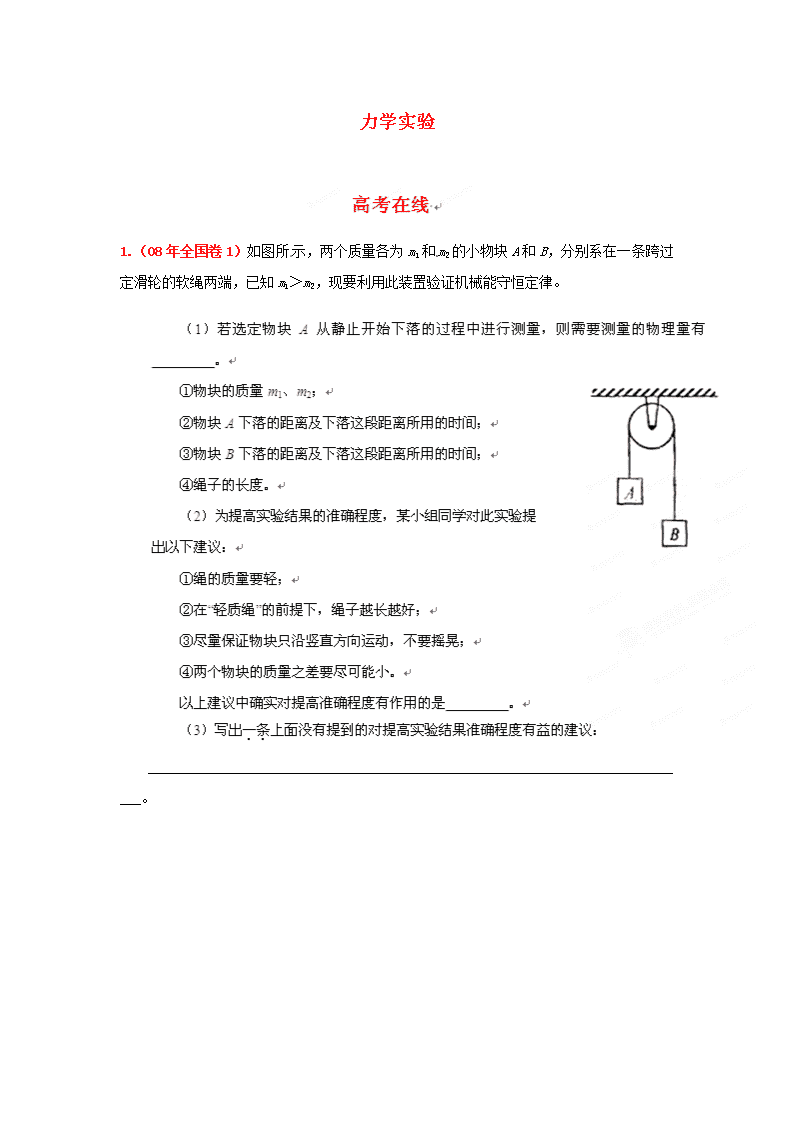

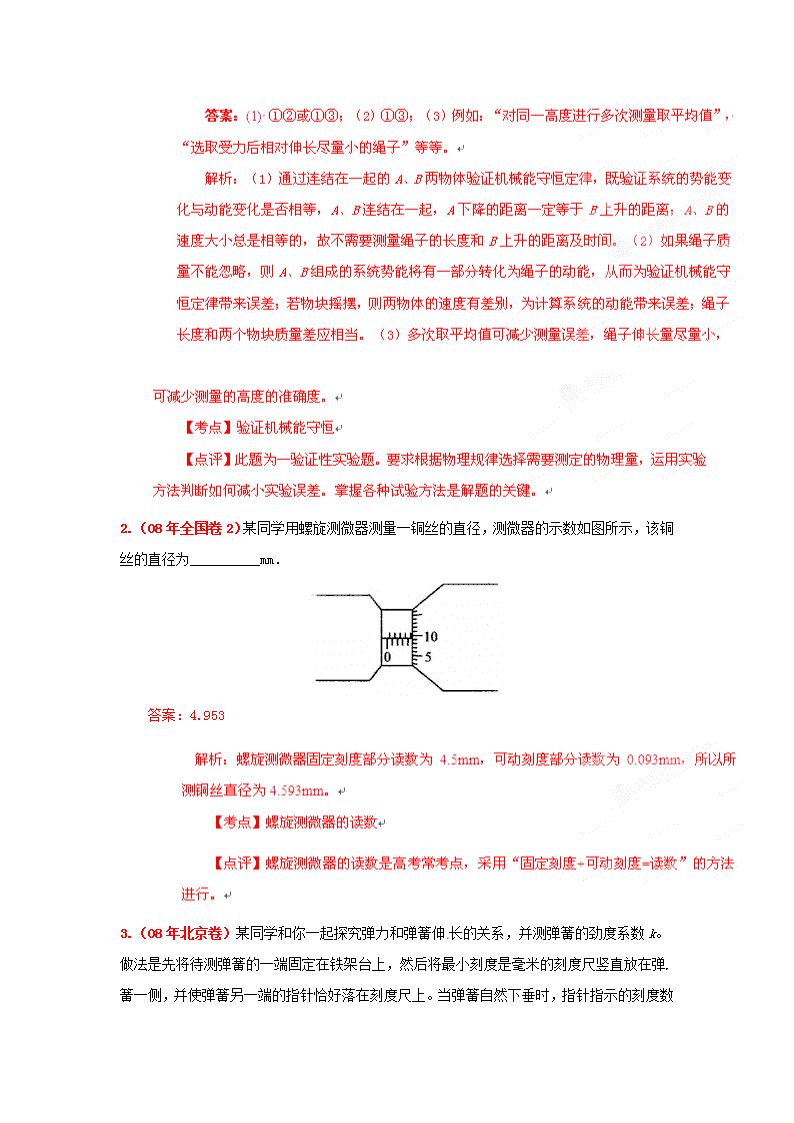

本资料为共享资料来自网络如有相似概不负责力学实验1.（08年全国卷1）如图所示，两个质量各为m1和m2的小物块A和B，分别系在一条跨过定滑轮的软绳两端，已知m1＞m2，现要利用此装置验证机械能守恒定律。______________________________________________________________________________。\n本资料为共享资料来自网络如有相似概不负责2.（08年全国卷2）某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为__________mm．答案：4.9533.（08年北京卷）某同学和你一起探究弹力和弹簧伸长的关系，并测弹簧的劲度系数k。做法是先将待测弹簧的一端固定在铁架台上，然后将最小刻度是毫米的刻度尺竖直放在弹\n本资料为共享资料来自网络如有相似概不负责簧一侧，并使弹簧另一端的指针恰好落在刻度尺上。当弹簧自然下垂时，指针指示的刻度数值记作L0，弹簧下端挂一个50g的砝码时，指针指示的刻度数值记作L1;弹簧下端挂两个50g的砝码时，指针指示的刻度数值记作L2;……;挂七个50g的砝码时，指针指示的刻度数值记作L2。①下表记录的是该同学已测出的6个值，其中有两个数值在记录时有误，它们的代表符号分别是和．测量记录表：L0L1L2L3L4L5L6L7刻度数值/cm1．703．405．108．6010．312．1②实验中，L3和L2两个值还没有测定，请你根据上图将这两个测量值填入记录表中。③为充分利用测量数据，该同学将所测得的数值按如下方法逐一求差，分别计算出了三个差值：。请你给出第四个差值：dA=＝cm。④根据以上差值，可以求出每增加50g砝码的弹簧平均伸长量。用d1、d2、d3、d4表示的式子为：＝\n本资料为共享资料来自网络如有相似概不负责代入数据解得＝cm。⑤计算弹簧的劲度系数k＝N/m。（g取9．8m/s2）5.（08年天津卷）(某同学利用单摆测定当地重力加速度，发现单摆静止时摆球重心在球心的正下方，他仍将从悬点到球心的距离当作摆长L，通过改变摆线的长度，测得6组L和对应的周期T，画出L一T2图线，然后在图线上选取A、B两个点，坐标如图所示。他采用恰当的数据处理方法，则计算重力加速度的表达式应为g=。请你判断该同学得到的实验结果与摆球重心就在球心处的情况相比，将。(填“偏大”、“偏小”或“相同”)\n本资料为共享资料来自网络如有相似概不负责6.（08年四川卷）一水平放置的圆盘绕过其圆心的竖直轴匀速转动。盘边缘上固定一竖直的挡光片。盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图1所示。图2为光电数字计时器的示意图。光源A中射出的光可照到B中的接收器上。若A、B间的光路被遮断，显示器C上可显示出光线被遮住的时间。挡光片的宽度用螺旋测微器测得，结果如图3所示。圆盘直径用游标卡尺测得，结果如图4所示。由图可知，（l）挡光片的宽度为_____________mm。（2）圆盘的直径为_______________cm。\n本资料为共享资料来自网络如有相似概不负责（3）若光电数字计时器所显示的时间为50.0ms，则圆盘转动的角速度为_______弧度/秒（保留3位有效数字）。8.（08年江苏卷）某同学利用如图所示的实验装置验证机械能守恒定律．弧形轨道末端水平，离地面的高度为H。将钢球从轨道的不同高度h处静止释放，钢球的落点距轨道末端的水平距离为s．(1)若轨道完全光滑，s2与h的理论关系应满足s2＝　　　　　　(用H、h表示)．(2)该同学经实验测量得到一组数据，如下表所示：h(10－１m)2.003.004.005.006.00s2(10－１ｍ２)2.623.895.206.537.78请在坐标纸上作出s2--h关系图．(3)对比实验结果与理论计算得到的s2--h关系图线(图中已画出)，自同一高度静止释放的钢球，水平抛出的速率(填“小于”或“大于”)理论值．\n本资料为共享资料来自网络如有相似概不负责(4)从s2--h关系图线中分析得出钢球水平抛出的速率差十分显著，你认为造成上述偏差的可能原因是．9.（08年重庆卷）某实验小组拟用如图1所示装置研究滑块的运动.实验器材有滑块、钩码、纸带、米尺、带滑轮的木板，以及由漏斗和细线组成的单摆等.实验中，滑块在钩码作用下拖动纸带做匀加速直线运动，同时单摆垂直于纸带运动方向摆动，漏斗漏出的有色液体在纸带带下留下的痕迹记录了漏斗在不同时刻的位置.①在图2中，从纸带可看出滑块的加速度和速度方向一致.②用该方法测量滑块加速度的误差主要来源有：、（写出2个即可）.\n本资料为共享资料来自网络如有相似概不负责10.（08年宁夏卷）物理小组在一次探究活动中测量滑块与木板之间的动摩擦因数。实验装置如图，一表面粗糙的木板固定在水平桌面上，一端装有定滑轮；木板上有一滑块，其一端与电磁打点计时器的纸带相连，另一端通过跨过定滑轮的细线与托盘连接。打点计时器使用的交流电源的频率为50Hz。开始实验时，在托盘中放入适量砝码，滑块开始做匀加速运动，在纸带上打出一系列小点。（1）上图给出的是实验中获取的一条纸带的一部分：0、1、2、3、4、5、6、7是计数点，每相邻两计数点间还有4个打点（图中未标出），计数点间的距离如图所示。根据图中数据计算的加速度a=(保留三位有效数字)。(2)回答下列两个问题：①为测量动摩擦因数，下列物理量中还应测量的有。（填入所选物理量前的字母）A.木板的长度lB.木板的质量m1C.滑块的质量m2D.托盘和砝码的总质量m3E.滑块运动的时间t②测量①中所选定的物理量时需要的实验器材是。（3）滑块与木板间的动摩擦因数＝（用被测物理量的字母表示，重力加速度为g）.与真实值相比，测量的动摩擦因数（填“偏大”或“偏小”）。写出支持你的看法的一个论据：。答案：(1)0.495~0.497m/s2\n本资料为共享资料来自网络如有相似概不负责(2)①CD（1分）(3)解析：对纸带的研究直接利用逐差法取平均值计算加速度。答案：（1）偏小（2）T′（或t、n）、θ，T′解析：单摆摆长为摆线长度与小球半径之和，因该同学将偏小的摆长代入公式计算，所得重力加速度的测量值偏小于实际值；为验证该关系式，需要测量单摆在任意摆角θ时的周期T′，根据公式与图像的函数关系式可推导得到摆角θ=0时横轴的截距为T0。\n本资料为共享资料来自网络如有相似概不负责13.（08年广东卷）某实验小组采用图所示的装置探究“动能定理”，图中小车中可放置砝码，实验中，小车碰到制动装置时，钩码尚未到达地面，打点针时器工作频率为50Hz．\n本资料为共享资料来自网络如有相似概不负责表1纸带的测量结果测量点S/cmr/(m·s-1)00.000.35A1.510.40B3.200.45CD7.150.54E9.410.60\n本资料为共享资料来自网络如有相似概不负责
