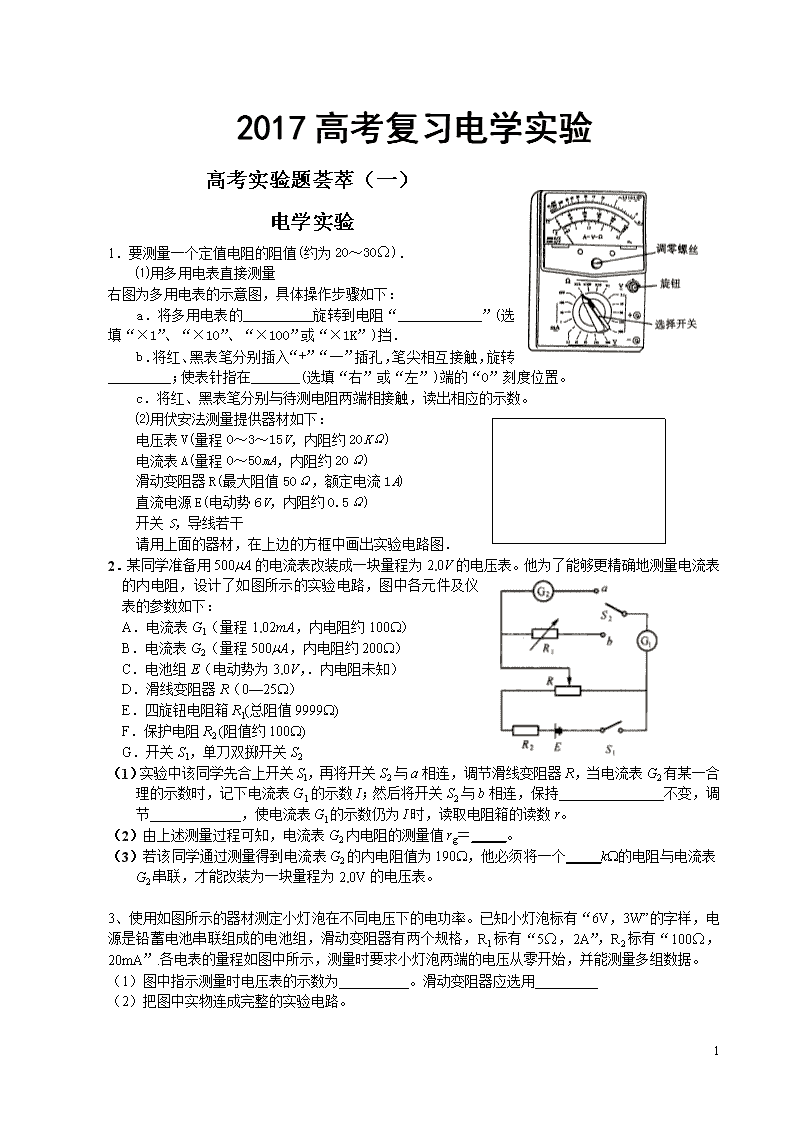

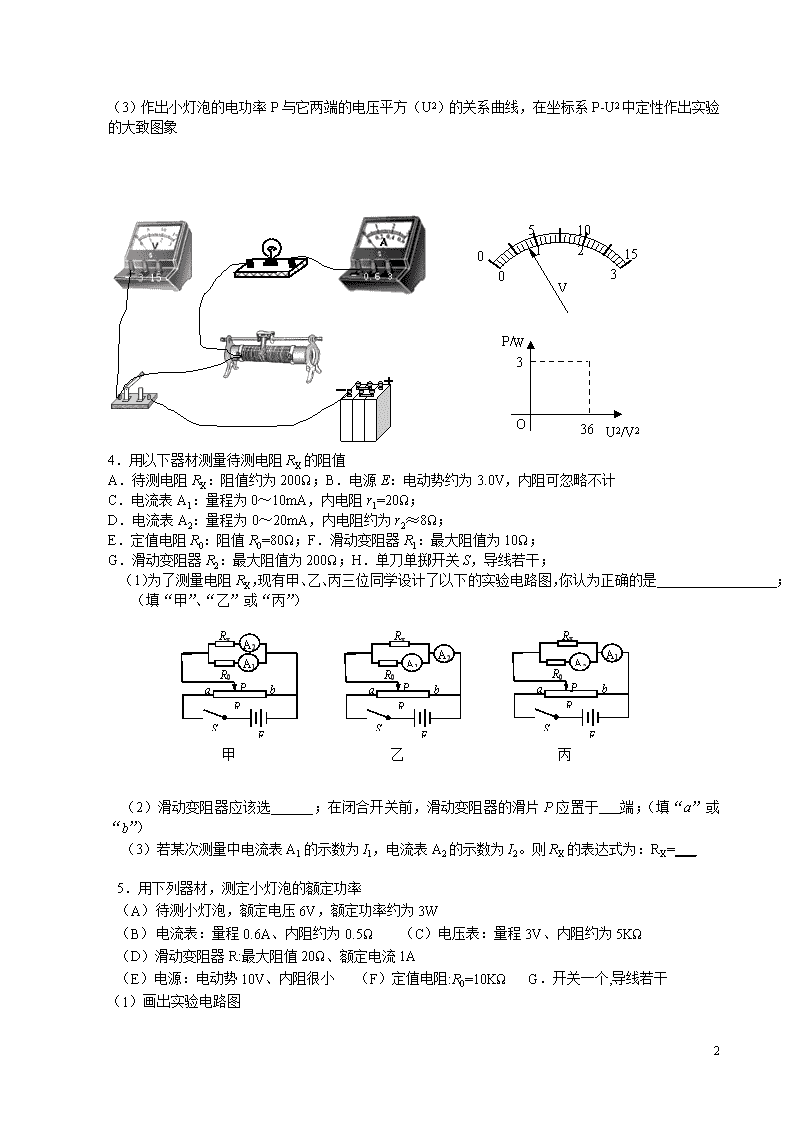

2017高考复习电学实验高考实验题荟萃（一）电学实验1．要测量一个定值电阻的阻值(约为20～30Ω)．⑴用多用电表直接测量右图为多用电表的示意图，具体操作步骤如下：a．将多用电表的__________旋转到电阻“____________”(选填“×1”、“×10”、“×100”或“×1K”)挡．b．将红、黑表笔分别插入“+”“一”插孔，笔尖相互接触，旋转_________；使表针指在_______(选填“右”或“左”)端的“O”刻度位置。c．将红、黑表笔分别与待测电阻两端相接触，读出相应的示数。⑵用伏安法测量提供器材如下：电压表V(量程0～3～15V，内阻约20KΩ)电流表A(量程O～50mA，内阻约20Ω)滑动变阻器R(最大阻值50Ω，额定电流1A)直流电源E(电动势6V，内阻约0.5Ω)开关S，导线若干请用上面的器材，在上边的方框中画出实验电路图．2．某同学准备用500mA的电流表改装成一块量程为2.0V的电压表。他为了能够更精确地测量电流表的内电阻，设计了如图所示的实验电路，图中各元件及仪表的参数如下：A．电流表G1（量程1.02mA，内电阻约100W）B．电流表G2（量程500mA，内电阻约200W）C．电池组E（电动势为3.0V，．内电阻未知）D．滑线变阻器R（0—25W）E．四旋钮电阻箱R1(总阻值9999W)F．保护电阻R2(阻值约100W)G．开关S1，单刀双掷开关S2（1）实验中该同学先合上开关Sl，再将开关S2与a相连，调节滑线变阻器R，当电流表G2有某一合理的示数时，记下电流表G1的示数I；然后将开关S2与b相连，保持_______________不变，调节_____________，使电流表Gl的示数仍为I时，读取电阻箱的读数r。（2）由上述测量过程可知，电流表G2内电阻的测量值rg＝_____。（3）若该同学通过测量得到电流表G2的内电阻值为190W，他必须将一个_____kW的电阻与电流表G2串联，才能改装为一块量程为2.0V的电压表。3、使用如图所示的器材测定小灯泡在不同电压下的电功率。已知小灯泡标有“6V，3W”的字样，电源是铅蓄电池串联组成的电池组，滑动变阻器有两个规格，R1标有“5Ω，2A”，R2标有“100Ω，20mA”.各电表的量程如图中所示，测量时要求小灯泡两端的电压从零开始，并能测量多组数据。（1）图中指示测量时电压表的示数为__________。滑动变阻器应选用_________（2）把图中实物连成完整的实验电路。13\n（3）作出小灯泡的电功率P与它两端的电压平方（U2）的关系曲线，在坐标系P-U2中定性作出实验的大致图象V00511022153P/WU2/V2O3634．用以下器材测量待测电阻RX的阻值A．待测电阻RX：阻值约为200Ω；B．电源E：电动势约为3.0V，内阻可忽略不计C．电流表A1：量程为0～10mA，内电阻r1=20Ω；D．电流表A2：量程为0～20mA，内电阻约为r2≈8Ω；E．定值电阻R0：阻值R0=80Ω；F．滑动变阻器R1：最大阻值为10Ω；G．滑动变阻器R2：最大阻值为200Ω；H．单刀单掷开关S，导线若干；（1）为了测量电阻RX，现有甲、乙、丙三位同学设计了以下的实验电路图，你认为正确的是；（填“甲”、“乙”或“丙”）A1A2RxR0RESabPA1A2RxR0RESabPA2A1RxR0RESabP甲乙丙（2）滑动变阻器应该选______；在闭合开关前，滑动变阻器的滑片P应置于端；（填“a”或“b”）（3）若某次测量中电流表A1的示数为I1，电流表A2的示数为I2。则RX的表达式为：RX=___5．用下列器材，测定小灯泡的额定功率（A）待测小灯泡，额定电压6V，额定功率约为3W（B）电流表：量程0.6A、内阻约为0.5Ω（C）电压表：量程3V、内阻约为5KΩ（D）滑动变阻器R:最大阻值20Ω、额定电流1A（E）电源：电动势10V、内阻很小（F）定值电阻:R0=10KΩG．开关一个,导线若干（1）画出实验电路图13\n（2）实验中，电压表的示数应调为多少伏？若此时电流表示数为IA，则小灯泡的额定功率为多大？7、（1）现要测定一个额定电压4V、额定功率1.6W的小灯泡（图中用表示）的伏安特性曲线。要求所测电压范围为0.1V～4V。现有器材：直流电源E（电动势4.5V，内阻不计），电压表（量程4.5V，内阻约为4×104Ω），电流表A1（量程250mA，内阻约为2Ω），电流表A2（量程500mA，内阻约为1Ω），滑动变阻器R（最大阻值约为30Ω），电子键S，导线若干。如果既要满足测量要求，又要测量误差较小，应该选用的电流表是，下面两个电路应该选用的是。VV乙VV甲8．用替代法测电流表内电阻的电路如图所示．器材：待测电流表A（量程0～10mA，内阻RA约为30Ω）电流表A′（量程50mA）；电阻箱R1（0～999．9Ω）；滑动变阻器R2（O～500Ω）；电源（E=3V，r约1～2Ω）．（1）滑动变阻器滑片P在实验开始前应放在_________端．将单刀双掷开关S先接“1”位置，调节滑动变阻器滑片P的位置，使待测表A至某位置（或满偏），记下电流表A′的读数I′．滑片P的位置不再移动．（2）将开关S接“2”位置，调节电阻箱使___________________________________.（3）则待测安培表A的内电阻RA=______________.（4）写出测量原理（证明过程）_______________________________9．现有一特殊的电池，其电动势E约为9V，内阻r在35～55Ω范围，最大允许电流为50mA。为测定这个电池的电动势和内阻，某同学利用如图甲的电路进行实验。图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0～9999Ω；R0是定值电阻。⑴实验室备有的定值电阻R0有以下几种规格：A．10Ω，2.5WB．50Ω，1.0WC．150Ω，1.0WD．1500Ω，5.0W本实验应选用，其作用是。⑵该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，作出了如图乙的图线。则根据该同学所作的图线可知图象的横坐标与纵坐标的比值表示。13\n⑶根据乙图所作出的图象求得该电池的电动势E为V，内电阻r为Ω。10．某同学在实验室先后完成下面二个实验：①测定一节干电池的电动势和内电阻；②绘小灯泡的伏安特性曲线．(1)①实验测量得到数据作出U-I图线如下图中a线，实验所测干电池的电动势为V，内电阻为。(2)在描绘小灯泡伏安特性曲线的实验中，为减小实验误差，方便调节，请在给定的四个电路图A、B、C、D和三个滑动变阻器E、F、G中选取适当的电路或器材，并将它们的编号填在横线上．应选取的电路是，滑动变阻器应选取。E．总阻值15Ω．最大允许电流2A的滑动变阻器F．总阻值200Ω，最大允许电流2A的滑动变阻器G．总阻值1000Ω，最大允许电流1A的滑动变阻器(3)将实验②中得到的数据在实验①中同一U--I坐标系内描点作图，得到如上图所示的图线b，如果将实验①中的电池与实验②中的小灯泡组成闭合回路，此时小灯泡的实际功率为，若将两节与实验①中相同的干电池串联后与该小灯泡组成闭合回路，则此时小灯泡的电压为，实际功率为．11、用下列仪器尽可能精确地测量待测电阻Rx：电动势E=3V，内阻r＜1Ω的电源一个；内阻RV=30KΩ的电压表一个；开关一个；电阻值在10KΩ～20KΩ范围内的待测电阻RX一个。（1）在虚线框中画出实验电路图。（2）写出RX的表达式：。13\n（3）若待测电阻在10Ω～20Ω范围内，仍使用这组仪器，能够用这种方法吗？答：（答“能”或“不能”）。12、为了测量量程为3V的电压表V1的内阻(内阻约2000Ω)。实验室中可以提供的器材有：电流表A1，量程为0.6A，内阻约0.1Ω，分度值为0.02A；电压表V2，量程为5V，内阻约3500Ω；电阻箱R1，阻值范围为0－999Ω；电阻箱R2，阻值范围为0－99.9Ω；滑动变阻器月R3，最大阻值约100Ω，额定电流1.5A；电源E，电动势6V，内阻约0.5Ω；单刀单掷开关S，导线若干。①选出适当器材并在虚线方框中画出电路图，标明所用器材的代号②需要测量的物理量是③根据所测物理量，求出电阻阻值的表达式Rx=V1V2AE，rSR0RUIOab13．利用如图甲所示电路图可以测定定值电阻R0的阻值大小和电源电动势E与内电阻r的值，利用实验测出数据作出U-I图线，如图乙所示，则测出a图线的电压表应该是。（埴“V1”或“V2”）；要使实验中测量误差尽可能小，电压表V1的内阻大小要求。（填字母“A．尽可能选小一点”或“B．尽可能选大一点”或“C．无要求”）。14、“伏安法”测电阻时，由于电压表、电流表内阻的影响，使得测量结果总存在误差，而按如右图所示电路进行测量，则由电压表、电流表内阻所造成的误差可消除．(1)请你在答题纸相应的横线上简要写出还未完成的主要操作步骤，并用字母表达出相应的测量值。①闭合电键S1，电键S2接2，调节Rp和Rp′，使电压表和电流表的读数尽可能大，读出电流表和电压表读数I2、U2。②保持Rp不变。(2)请你推导出待测电阻Rx的表达式．13\n15、有一个电流计G，其表面只有刻度而未标明刻度所对应的数值和单位，现要测量其内阻，仅有下列器材可供使用：一个量程恰当的电压表，一个电阻箱，一个滑动变阻器，以及电源、导线和开关，请画出测量的实验电路并说明其测量方法。16、要精确测量一个阻值为5Ω的电阻Rx，实验室提供下列器材：电流表A1：量程100mA，内阻r1约为4Ω；电流表A2：量程500μA，内阻r2=750Ω电压表V：量程10V，内阻约为10kΩ；滑动变阻器R0：阻值约为10Ω电池E：电动势E=1.5V，内阻很小；电键S，导线若干①选出适当器材并在虚线方框中画出电路图，标明所用器材的代号②需要测量的物理量是③根据所测物理量，求出电阻阻值的表达式Rx=17、为了测量量程为3V的电压表的内阻（内阻约为2000Ω）.实验室提供下列器材：EFV315A30.6mA电流表A1：量程0.6A，内阻约为0.1Ω电压表V1：量程5V，内阻约为3500Ω变阻箱R1：阻值范围为0-9999Ω变阻箱R2：阻值范围为0-99.9Ω滑动变阻器R3：最大阻值约为100Ω，额定电流1.5A电池E：电动势E=6V，内阻约为0.5Ω单刀单掷开关S，导线若干①选出适当器材并在虚线方框中画出电路图，标明所用器材的代号②需要测量的物理量是③根据所测物理量，求出电阻阻值的表达式Rx=18、请选出适当器材设计一个电路，要求用此电路既能测量待测电阻Rx的阻值（约为500Ω），又能测量电源E的电动势。待测定值电阻Rx：阻值约为500Ω；滑动变阻器R1：最大阻值约为1000Ω变阻箱R2：阻值范围为0-999.9Ω；变阻箱R3：阻值范围为0-99.9Ω电流表G：量程3mA，内阻约为50Ω电压；电源E：电动势约为3V，内阻很小但不可忽略13\n开关及导线若干①实验中应选取的器材②在虚线方框中画出电路图③测出电阻Rx的值后（记为Rx），再利用此电路测量电源E的电动势。还需要测量的物理量有：用所测物理量表示电源E的电动势为：19、实验室内有一毫伏电压表（符号mV，量程为150mV，内阻为145Ω左右）。现要测量其内阻，除毫伏电压表以外，实验室还提供以下器材：电动势为1.5V的干电池，电阻箱R（0-99.9Ω）,滑动变阻器R1（0-50Ω），标准电流表（量程为15mA、内阻约为50Ω），开关S及若干导线。①有请你根据所提供的器材，设计一个尽可能精确地测量毫伏表内阻RmV的电路。②直接读出的物理量是（用文字和字母表示）③写出这些物理量表示的毫伏表内阻的表达式RmV=(用字母表示)051020501005001k∞Ω20、某同学准备测定一只电阻的阻值。方法是：⑴先利用多用电表进行粗测：该多用电表电阻档有3种倍率，分别是×100Ω、×10Ω和×1Ω。该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小。为了较准确地进行测量，请你依次写出接着应该进行的主要操作步骤：①__________，②_________，③__________。若这时刻度盘上的指针位置如图所示，那么测量结果是________Ω。⑵为了更准确地测量这只电阻的阻值，该同学继续用伏安法进行测定。除被测电阻R外，手边的实验仪器如图所示，有：A．直流电源，电压10V，内阻不计；B．电压表，量程0-3-15V，内阻约5kΩ；C．电流表，量程0-0.6-3A，内阻约20Ω；D．毫安表，量程5mA，内阻约50Ω；E．滑动变阻器，最大阻值500Ω；F．滑动变阻器，最大阻值50Ω；G.．电键一只、导线若干。为了减小偶然误差，要尽量多测几组数据，并要求滑动变阻器的调节尽量方便。请用笔画线作为导线，将你选用的仪器连接起来。⑶采用上述电路测电阻仍然会有系统误差。这个系统误差主要是由________引起的。21、电阻的测量用以下器材测量一待测电阻Rx的阻值（约100Ω）：电源E，电动势约为6.0V，内阻可忽略不计；13\n①要求测量中尽量减小误差，并测多组数据.试在虚线框中画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中相应的英文字母标注).②根据你所画的电路原理图，将图9所示的实物连成实验电路.③若某次测量中电流表A1的示数为I1，电流表A2的示数为I2.则由已知量和测量量计算Rx的表达式为Rx=____________.23、某电流表的量程为50mA，内阻为50Ω，其表面的刻度盘已损坏，要重新通过测量来刻画出刻度值，有下列器材：A、待测电流表；B、9V直流电源C、“0—10Ω，1A”滑动变阻器D、“0—100Ω，50mA”滑动变阻器E、“0.6A，0.5Ω”标准电阻F、“3A，0.01Ω”标准电阻G、5Ω标准电阻；F、20Ω标准电阻I、开关及导线若干（1）应选用的器材（填选用器材序号）．（2）画出实验电路图（3）待刻度电流表的电流表刻度值Ix＝．说明式中各物理量的表示意义．24、从下表的实验器材中（电源E1、E2供选用），设计一电路来测量定值电阻RO的阻值，要求方法简捷。器材（代号）规格电流表（G）量程（0—300A）内阻Rg=100电阻箱（R1）阻值范围（0—999.9）电阻箱（R2）阻值范围（0—99999.9）待测电阻（RO）阻值约10电源（E1）电动势约2V（内阻不计）电源（E2）电动势约4V（内阻不计）开关两只，导线若干①试设计测量电路，标明所用器材的代号。②写出测量的表达式RO=____________，式中个符号的意义是__________，其测量值较真实值___________（填“偏大”或者“偏小”）。0510155A—V—Ω~V~－Ω∞34．（1）（8分）某变压器不能拆解，课外活动小组准备用下列器材测定其原线圈使用的铜丝长度：多用电表、电流表（0～0.6～3A）、电压表（0～3～15V）、开关、滑动变阻器（0～5Ω）、导线、干电池等．13\n①用螺旋测微器、多用电表的欧姆×1挡分别测量铜丝的直径、阻值，结果如上图所示，则铜丝的直径为mm、电阻约为Ω；②请在下面方框中画出测量铜丝电阻的实验原理图，并在下面实物图中补画出未连接的导线．答案：34．（1）（8分）①1.596（1.593～1.598）mm（2分）、13Ω（2分）；②共4分，两图各2分。外接、分压各1分，互不关联。实物连线开关不能控制滑动变阻器或伏特表量程错误（或上两种错误同时出现），而分压、外接均正确的，只给1分；其他错误使电路无法工作的计0分；VARX高考电学实验题集参考答案：1、⑴选择开关；×1；旋钮；右⑵(电流表画成内接的，或变阻器用作限流的，都不给分)2．（1）滑动变阻器（R）电阻　　　　电阻箱R1电阻（2）r（R1）　　　（3）3.81KΩ　　　（4）5.26%13\n3、（1）电压表的示数为4.0V，滑动变阻器应选用R1（2）把图中实物连成完整的实验电路。(3)P-U2中定性作出实验的大致图象P/WU2/V2O3634、（1）乙（2）R1;b(3)I1（R0+r1）/(I2-I1)5．⑴电压表的量程小于小灯炮的额定电压，可串联定值电阻R0改装成量程为9V的电压表．小灯泡的额定电流约为I灯=0．5A，电阻大约为R灯=12Ω≤15KΩ，所以应将电流表外接．实验电路如图所示．(8分)··R0⑵电压表示数调为２Ｖ，小灯泡额定功率为6IＷ(5分)6．（1）如图所示（2）2.5~2.7V之间均给分，0.9~1.1Ω之间均给分（3）2.5~2.8A之间均给分（4）1.6~1.8W之间均给分7、甲A2相反相同8．（1）b（2）电流表A′示数仍为I′，读出此时电阻箱读数R1（3）R1（4）开关S先接“2”时：开关S接“2”时：∴RA=R19、⑴C保护电路⑵电流⑶104810：（1）1．50V，0．75Ω；（2）C；E。（3）0．72W；0．85V；1．25W左右。11、（2）RX=(E-U)RV/U（3）不能12、①如图答1所示(3分)②如图答2所示(5分)③实验需要测量电压表V2两端的电压U2，电压表V1两端的电压U1，电阻箱R1连入电路的电阻值R1(3分)13\n(4分)GVR0RPS13、V2；B14、1）S1接1，闭合S1调Rp/，使伏特表、安培表读数尽可能大，并读出数值U1、I1。2）RX=U2/I2-U1/I115、解：电路如右图示操作如下：闭合S，调节变阻器滑片位置和R0使电流表刚好满偏，记下此时电压表的读数U和电阻箱的示数R1，再调节变阻器滑片位置和R0，使电压表示数仍为U而电流表半偏，记下此时电阻箱的示数R2，则电流表内阻Rg=R2-2R1，A1A2RxR0SE16、解答：①见右图②通过两电流表A1、A2的电流I1和I2③Rx=I2r2/(I1-I2)VV1R1R3SE17、解答：①见右图②电压表V的示数U，电压表V1的示数U1，电阻箱R1的读数r1.③RV=Ur1/(U1-U)18、解答：①abcefg②如图mVmAR19题图③开关接a时，调节娈阻器R1至适当位置并保持不变，记录电流表读数I1；开关接b时，调节电阻箱R2，记录电阻箱读数R2和电流表读数I2；I1I2（Rx-R2）/(I2-I1)13\nGRxR1SER2ab19、(1)、如图示（2）电阻箱阻值R；电流表读数I；电压表读数U（3）RV=U/(I-U/R)20．⑴①将选择开关转到×100Ω档；②重新进行欧姆调零；③再测电阻。3.2kΩ。EFV315A30.6mA⑵如右图所示。⑶毫安表的分压。21、①如答图——1所示②如答图——2所示13\n22．（1）如右图所示.(开关应放在火线一边，电流表外接与内接都可以.)（2）如果采用电流表外接，电压较高段误差较大，因为电压越高，电压表中的电流越大，电流表读数越远离真实值，误差越大。（3）约75w23、(1)ABCEGI(2)见右图）（3）I0为标准电表读数R0为标准电表内阻24、参考答案：①设计电路图如图8所示。②RO=R1-RERg为电流表内阻值，R1为电阻箱阻值，其测量值较真实值偏小GR2R0R1E2S2S1图813
